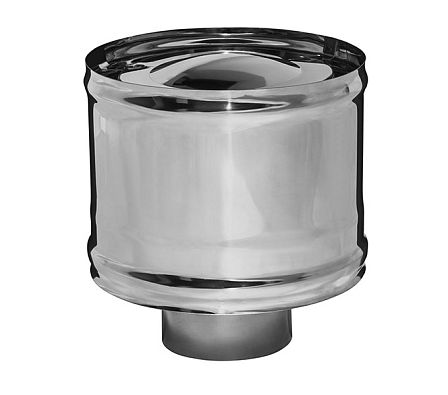

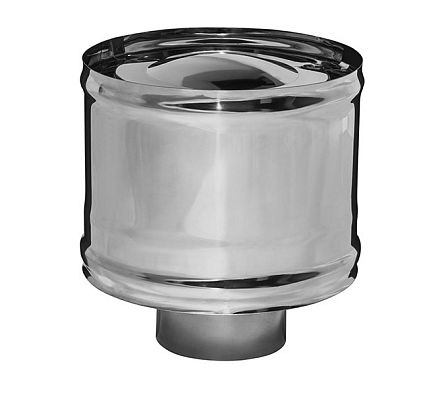

Зонт-К с ветрозащитой (430/0,5 мм) Ф115 (дляFerrum GS иFerrum HF)
- Описание
- Характеристики
- Видео о товаре
- Документация
Технический паспорт и параметры
- Конструктивная модификация: зонт с боковым ветрозащитным экраном (кожухом)
- Присоединительный диаметр (Ф): 115 мм
- Совместимость с инженерными сетями: Ferrum GS, Ferrum HF (одностенные и двухконтурные каналы)
- Используемый материал: ферритная нержавеющая сталь AISI 430
- Толщина листового проката: 0,5 мм
- Способ стыковки: раструбный замок
- Область применения: перекрытие вывода дымовых газов отопительных печей, каминных топок, банных печей и котлов от осадков и срыва тяги
Деталь сформирована из центрального отражательного конуса и внешней цилиндрической обечайки. Ветрозащитное кольцо задерживает и перенаправляет горизонтальные воздушные массы у среза трубы, предотвращая рост давления над выходом газового потока. Это предотвращает риск возникновения обратной тяги в канале Ф115 при смене направления и силы ветра.
Металл марки AISI 430 толщиной 0,5 мм устойчив к термическим нагрузкам и окислению в условиях воздействия продуктов сгорания. Габаритные допуски посадочного узла рассчитаны под стандарты сопряжения труб и фасонных частей Ferrum GS и Ferrum HF калибра 115 мм.
Последовательность установки
Оголовник стыкуется с верхушкой дымоходного канала диаметром 115 мм по раструбной схеме.
Закрепление дефлектора производится затяжкой обжимного хомута.
Проведение подгоночных и сварочных работ не требуется.
Нанесение высокотемпературного герметика на зону стыка рекомендуется для герметизации соединения.
Инструкция перед заказом
Измерить посадочный контур трубы и подтвердить совпадение с диаметром 115 мм (Ф115).
Сверить совместимость замковых профилей с сериями Ferrum GS или Ferrum HF.
Проанализировать розу ветров: использование оголовка с ветрозащитой необходимо при расположении дымохода на открытых кровлях и в зонах ветрового подпора.
