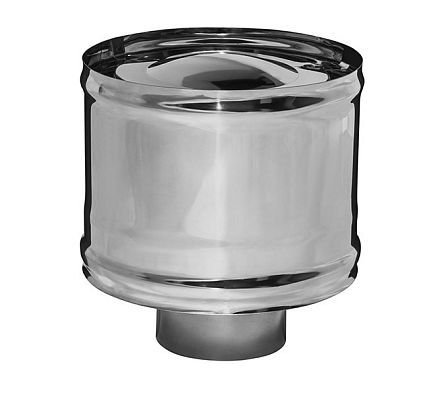

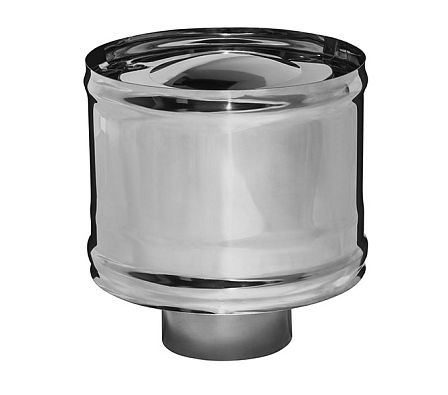

Зонт-К с ветрозащитой (430/0,5 мм) Ф135 (дляFerrum GS иFerrum HF) (артикул f2007)
— оконцовочный элемент газоходного канала (дефлекторная насадка, колпак с ветрозащитным экраном, оголовок), предназначенный для установки на верхний срез трубы диаметром 135 мм. Деталь служит для перекрытия прямого попадания атмосферных осадков (снега, дождя), сторонних предметов и стабилизации аэродинамических процессов в канале при ветровом воздействии.Сводные технические характеристики
- Типоразмер и конструктивный вид: дефлекторный зонт с противоветровым кожухом
- Присоединительный диаметр (Ф): 135 мм
- Совместимость с линейками: Ferrum GS и Ferrum HF (одностенные и сэндвич-дымоходы)
- Материал изготовления: ферритная нержавеющая сталь AISI 430
- Толщина металлопроката: 0,5 мм
- Метод соединения компонентов: раструбный замок
- Назначение: защита вертикального дымоотводящего тракта котлов, каминных топок и печей от внешних метеофакторов и опрокидывания тяги
Изделие состоит из верхнего противодождевого конуса и внешнего защитного экрана (обечайки). Ветрозащитное кольцо рассеивает горизонтальные и восходящие воздушные потоки у среза трубы, препятствуя образованию зоны повышенного давления на выходе газов. Конструктивное решение сводит к минимуму риск срыва или переформирования тяги во время порывистого ветра.
Сталь марки AISI 430 толщиной 0,5 мм обладает стойкостью к сухой газовой коррозии и температурным нагрузкам. Геометрические параметры раструба соответствуют допуская серий Ferrum GS и Ferrum HF сечением 135 мм, что обеспечивает соосное и плотное сопряжение элементов без деформации стенок.
Порядок проведения монтажа
Деталь насаживается на верхний торцевой срез дымохода диаметром 135 мм по схеме раструбного соединения.
Закрепление оголовника в проектном положении выполняется путем затягивания обжимного хомута.
Проведение сварочных или слесарно-подгоночных работ не требуется.
Для обеспечения максимальной газоплотности соединения на контактные поверхности замка рекомендуется нанесение термостойкого герметика.
Предварительный контроль перед покупкой
Сверить внешний диаметр стыкуемого участка трубы на соответствие показателю 135 мм (Ф135).
Убедиться в принадлежности существующей дымоходной системы к сериям Ferrum GS или Ferrum HF для совпадения геометрии раструбов.
Оценить ветровые условия в месте расположения вывода: наличие ветрозащитного экрана необходимо при выводе трубы на открытые участки кровли или в зону ветрового подпора от соседних построек.
