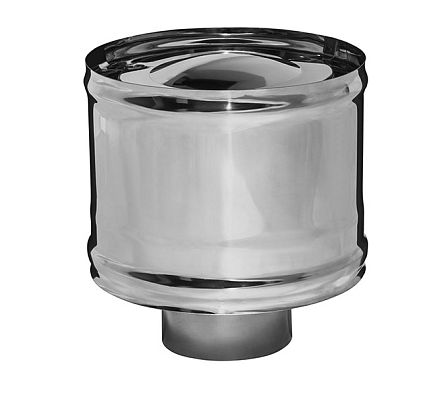

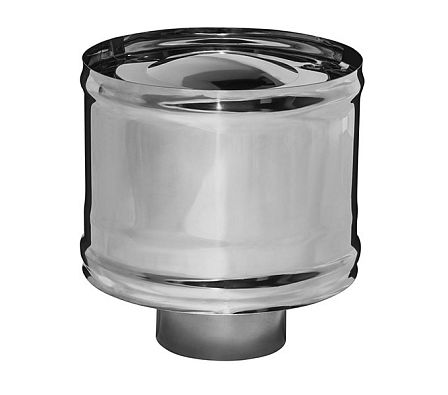

Зонт-К с ветрозащитой (430/0,5 мм) Ф140 (дляFerrum GS иFerrum HF)
- Описание
- Характеристики
- Видео о товаре
- Документация
Паспортные технические данные
- Наименование комплектующего: зонт-дефлектор с ветрозащитной обечайкой
- Рабочий посадочный диаметр (Ф): 140 мм
- Совместимые серии дымоходов: Ferrum GS и Ferrum HF
- Марка применяемой стали: жаростойкая нержавеющая AISI 430
- Толщина стального листа: 0,5 мм
- Тип стыковочного замка: раструбный
- Сфера применения: комплектация дымоходных каналов отопительных котлов, банных и отопительных печей, каминов
Конструктивная схема включает защитный конусный элемент и внешний кольцевой экран. Ветрозащитная обечайка отклоняет вектор внешних воздушных масс у выхлопного отверстия, предотвращая рост давления над срезом трубы. Данная аэродинамическая схема снижает вероятность срыва или опрокидывания тяги при сильном ветре.
Сталь AISI 430 толщиной 0,5 мм сохраняет геометрию при термическом воздействии и устойчива к окислению в условиях взаимодействия с сухими продуктами сгорания. Посадочный контур детали полностью совпадает с геометрическими допусками труб и фасонных элементов серий Ferrum GS и Ferrum HF сечением 140 мм.
Последовательность монтажных работ
Дефлектор монтируется на верхний модуль дымохода Ф140 путем раструбного насаживания. Зафиксировать деталь в рабочем положении необходимо посредством обжимного хомута. Дополнительная механическая обработка, подгонка и сварка не требуются. Для обеспечения полной герметичности сопряжения на стыковочный узел наносится слой термостойкого герметика.
Критерии проверки перед заказом
Проверить посадочный диаметр стыкуемой трубы дымоотвода на соответствие значению 140 мм (Ф140).
Подтвердить совместимость профиля раструбного замка с системами Ferrum GS или Ferrum HF.
Оценить ветровое воздействие на кровле: применение модели с ветрозащитой необходимо на участках крыши, подверженных частым ветровым нагрузкам или находящихся в зоне ветрового подпора.
