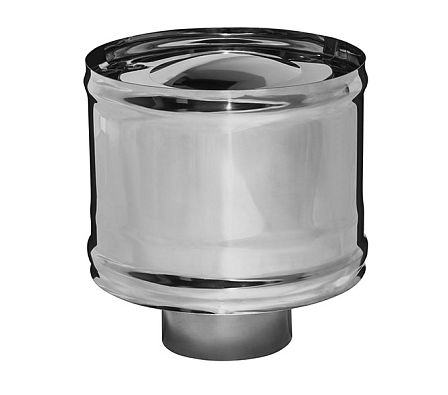

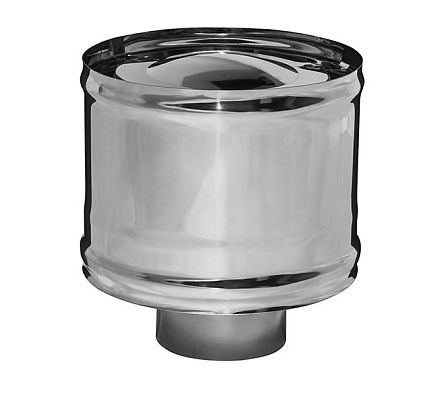

Зонт-К с ветрозащитой (430/0,5 мм) Ф300 (дляFerrum GS иFerrum HF)
- Описание
- Характеристики
- Видео о товаре
- Документация
Технические характеристики и нормативные параметры
- Наименование изделия: Зонт-К с ветрозащитным экраном (дефлектор)
- Посадочный (внутренний) диаметр (Ф): 300 мм
- Совместимые дымоходные системы: Ferrum GS и Ferrum HF (для одностенных труб и двустенных сэндвич-элементов аналогичного типоразмера)
- Материал изготовления: коррозионно-стойкая ферритная сталь AISI 430
- Толщина листового металла: 0,5 мм
- Тип монтажного сопряжения: раструбно-профильное
- Назначение: защита вертикального дымового канала котлов, печей, каминов и промышленных теплогенераторов от внешних метеорологических факторов и стабилизация тяги
Конструкция представляет собой комбинацию защитного конусного зонта и внешнего кольцевого экрана (кожуха). Ветрозащитный кожух перенаправляет горизонтальные и восходящие воздушные массы вокруг верхнего среза трубы, предотвращая возникновение зоны повышенного давления на выходе газов. Данный эффект устраняет риски возникновения обратной тяги при сильном порывистом ветре.
Ферритная нержавеющая сталь марки AISI 430 обладает устойчивостью к сухой газовой коррозии и высокотемпературному окислению. Толщина стенки 0,5 мм обеспечивает необходимую жесткость конструкции при минимальном удельном весе, что снижает нагрузку на опорные консоли и стеновые кронштейны дымоходного ствола Ф300. Точные геометрические параметры посадочного узла соответствуют стандартам серий Ferrum GS и Ferrum HF, что гарантирует герметичность стыка без использования переходников.
Порядок монтажа и порядок сборки
Установка оголовника осуществляется на финальный элемент дымового канала соответствующего диаметра (300 мм) путем раструбного соединения (по схеме «по дыму» или «по конденсату» в соответствии с проектом системы). Фиксация детали на трубе производится посредством стандартного обжимного хомута.
Соосность деталей и точность формующих раструбов исключают необходимость подгонки и применения механического инструмента при сборке. Для обеспечения полной газоплотности сопряжения рекомендуется нанесение высокотемпературного герметика на зону посадочного замка.
Рекомендации перед приобретением
Перед оформлением заказа требуется провести сверку технических условий:
Проверить соответствие внешнего диаметра трубы дымохода значению 300 мм (Ф300).
Убедиться в принадлежности существующего дымоходного тракта к модельным линейкам Ferrum GS или Ferrum HF для совпадения замковых профилей.
Оценить аэродинамические условия в месте размещения трубы: монтаж модификации с ветрозащитным экраном рекомендуется для дымоходов, выведенных в зоны ветрового подпора, на плоские крыши, а также в регионах с частыми сильными ветрами.
