Главная \ Запорно - регулирующая арматура \ Предохранительная арматура \ Конденсатоотводчики \ Конденсатоотводчик поплавковый А 12НС.14.050.Ф/Ф СТИМАКС, DN 50, PN 16, dP 14 бар, чугунный, ф/ф, HA02A634274
-30%

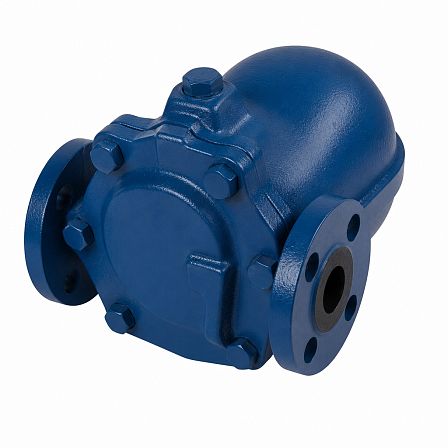

Конденсатоотводчик поплавковый А 12НС.14.050.Ф/Ф СТИМАКС, DN 50, PN 16, dP 14 бар, чугунный, ф/ф, HA02A634274
АРТ: HA02A634274
-30%

Конденсатоотводчик поплавковый А 12НС.14.050.Ф/Ф СТИМАКС, DN 50, PN 16, dP 14 бар, чугунный, ф/ф, HA02A634274

АРТ: HA02A634274
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пароконденсатные системы
Ширина, мм
265 мм;
СТИМАКС СТИМАКС Бренд СТИМАКС
-30%
192 855.13 ₽
134 998.59 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
В наличии 1 шт Центральный склад: 1 шт
Описание

Конденсатоотводчик поплавковый СТИМАКС A 12НС.14.050.Ф/Ф, артикул HA02A634274, предназначен для непрерывного отвода конденсата из паровых систем. Исполнение DN 50 с фланцевым присоединением, номинальным давлением PN 16 и максимальным перепадом давления 14 бар.

Назначение и принцип работы

Конденсатоотводчик серии A12HC применяется в нагревателях, теплообменниках, сушильных установках, варочных котлах и другом оборудовании с непрерывным циклом работы. Поплавковый механизм отводит конденсат непосредственно после его образования, при температуре пара.

Основные технические параметры

  • Модель: СТИМАКС A 12НС.14.050.Ф/Ф;
  • Артикул: HA02A634274;
  • Тип: поплавковый конденсатоотводчик;
  • Условный проход: DN 50;
  • Присоединение: фланцевое, Ф/Ф;
  • Номинальное давление: PN 16;
  • Максимально допустимое давление: 1,6 МПа;
  • Максимальное рабочее давление: 1,4 МПа;
  • Максимальный перепад давления: 1,4 МПа (14 бар);
  • Максимальная рабочая и допустимая температура: +250 °C;
  • Направление потока: справа налево, R-L.

Конструктивное исполнение

Корпус и крышка изготовлены из высокопрочного чугуна GGG40.3. Поплавок, капсула, седло капсулы и группа главных клапанов выполнены из нержавеющей стали EN 1.4301. Уплотнение крышки — графитовое; крепежные элементы — сталь класса прочности 8.8.

Функциональные особенности

В конструкции предусмотрен встроенный термостатический воздушный клапан для удаления воздуха из системы. Встроенный сетчатый фильтр отсутствует, поэтому перед конденсатоотводчиком требуется установка внешнего сетчатого фильтра. Конструкцией предусмотрено обслуживание без демонтажа изделия с трубопровода.

Пропускная способность

Для исполнения A12.14 с DN 50 расход конденсата при перепаде давления 1,4 МПа составляет до 8300 кг/ч. Фактический расход определяется рабочим перепадом давления в системе.

Габаритные размеры и масса

  • Длина L: 230 мм;
  • Высота H: 410 мм;
  • Размер A: 330 мм;
  • Ширина W: 265 мм;
  • Диаметр фланца D: 160 мм;
  • Диаметр расположения крепежных отверстий K: 125 мм;
  • Проход G: 102 мм;
  • Крепежные отверстия: 4 × Ø18 мм;
  • Размер B: 22 мм;
  • Масса: 30 кг.

Условия монтажа

Конденсатоотводчик устанавливают с соблюдением указанного на корпусе направления потока. При наружной установке требуется теплоизоляция, так как оборудование подвержено замерзанию.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пароконденсатные системы
Ширина, мм
265 мм;
Высота, мм
410 мм;
Материал
Чугунные
Диаметр, (мм, дюйм)
50 (2)
Давление, бар
16
Максимальная рабочая температура t max, °C
250
Присоединение
Фланцы
Количество в упаковке
1шт
Артикул
HA02A634274
Длина (отрезок, бухта), м
230
Объём одной штуки, м³
0.01267
Перепад давления, бар
14
Тип
Поплавковый
Пропускная способность, кг/ч
8300
Вес (кг)
14.5
Длина (мм)
230
Ширина (мм)
190
Высота (мм)
290
