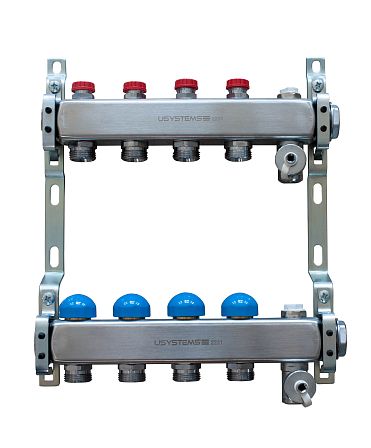

USYSTEMS коллектор FT с клапанами стальной, выходы 12x3/4" Евроконус '1И
- Описание
- Характеристики
- Документация
Описание
Предварительно собранный коллектор 1“ из нержавеющей стали AISI304 для применения в системах радиаторного, напольного отопления и охлаждения. В комплект входят: подающий и обратный коллекторы с ручными воздухоотводчиками, два кронштейна со звукопоглощающими хомутами, два поворотных узла с выходами под шланг для заполнения/слива с заглушками 3/4“
Входы коллекторов выполнены с внутренней резьбой 1“ВР с возможностью правостороннего или левостороннего монтажа, при необходимости доукомплектовываются накидными гайками.
Подающий коллектор оснащен микрометрическими балансировочными клапанами для балансировки расхода в каждой петле с возможностью полного закрытия петли (kvs=4,42 м³/ч). Обратный коллектор оснащен регулировочными клапанами с маховичками для ручной регулировки и возможностью полного перекрытия петли (kvs=2,8 м³/ч), может быть оборудован исполнительными механизмами системы автоматического управления.
Монтаж
Монтаж 1. Закрепите коллектор; 2. Обрежьте трубы под прямым углом до необходимой длины; 3. При подключении к коллектору трубы должны быть надеты на штуцеры зажимных адаптеров до упора.
Балансировка 1. Балансировочные клапаны оснащены штоками под стандартный квадратный ключ для выпуска воздуха. Для настройки используйте либо ключ для выпуска воздуха, либо колпачок с клапана заполнения/слива/выпуска воздуха; 2. Для выполнения балансировки закройте балансировочный клапан, при этом клапаны с расходомерами на подающем коллекторе должны быть полностью открыты; 3. Медленно открывайте клапан до момента, когда на расходомере отобразится расчетный расход для данной петли; 4. При открывании клапана не допускайте выхода резьбы штока из корпуса клапана!
Заполнение и промывка системы, выпуск воздуха • Коллекторы оснащены универсальными кранами для заполнения/слива/выпуска воздуха. Данные краны имеют свободно вращающиеся на 360º штуцеры с наружной резьбой 3/4". • Поворот штока крана осуществляется с помощью его пробки или ключа для выпуска воздуха. • Подключите шланг для заполнения системы к крану заполнения/слива/выпуска подающего коллектора, предварительно открутив с него пробку и откройте кран. • Подключите шланг для промывки системы и выпуска воздуха к крану заполнения/слива/выпуска обратного коллектора, предварительно открутив с него пробку и откройте кран. • Давление для заполнения системы – максимум 5 бар. • Перекройте на коллекторах все петли кроме первой. • Заполните первую петлю, дождавшись ее промывки и выпуска воздуха. • Перекройте первую петлю, откройте вторую и заполните ее теплоносителем. • Повторите эти шаги для всех остальных петель. • Для выпуска воздуха в процессе эксплуатации нужно повернуть штуцер крана заполнения/слива/выпуска воздуха в удобную сторону (например, вверх), открутить его пробку, при необходимости подключить шланг, медленно открыть кран и, дождавшись, когда из системы перестанет выходить воздух, закрыть кран. • Для опорожнения системы к кранам заполнения/слива/выпуска воздуха также подключаются шланги. Шланг на подающем коллекторе подключается к компрессору. Шланг от обратного коллектора служит для отвода теплоносителя в канализацию или любую емкость. Опорожнение системы производить также по одной петле.

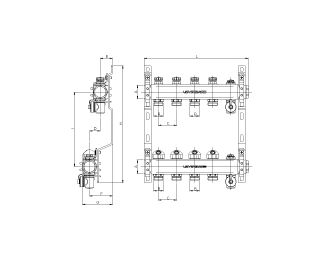

Техническое описание
Материал: нержавеющая сталь AISI304 Материал расходомеров: технополимер PPA Диаметр коллектора: 1" Диаметр выходов на петли: 3/4“НР Евроконус по DIN V 3838 Расстояние между выходами: 50 мм Расстояние между подающим и обратным коллекторами по высоте в осях 206 мм kvs балансировочных клапанов = 4,42 м³/ч kvs регуливорочного клапана на обратном коллекторе = 2,8 м³/ч Т макс. рабочая = 90 °С P рабочее = 10 бар
