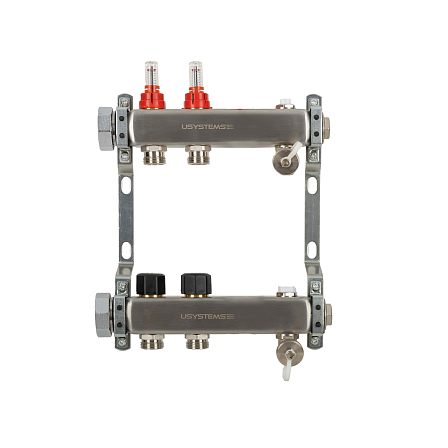

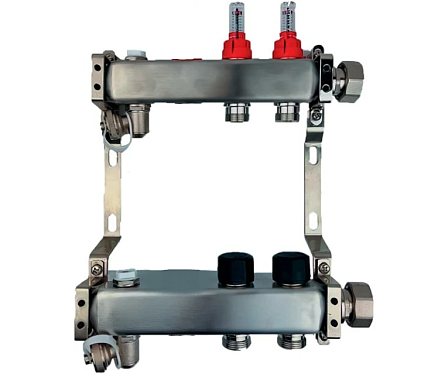

USYSTEMS коллектор UN с расходомерами стальной с накидной гайкой, выходы 2x3/4 Евроконус '1И
- Описание
- Характеристики
- Документация Аналогичные товары
Технический базис и рабочие параметры
- Торговая марка: USYSTEMS (Юсистемс)
- Модельный ряд: UN с расходомерами
- Конструкционный материал: Нержавеющая профилированная сталь
- Количество рабочих ответвлений: 2 выхода
- Магистральный интерфейс: Поворотная накидная гайка, внутренняя резьба
- Калибр магистрального ввода: 1" (один дюйм / 1 И)
- Конфигурация боковых портов: 3/4" Евроконус (Eurocone)
- Предельное гидростатическое давление: 10 бар
- Температурный предел эксплуатации: 90 °C
- Диапазон измерений расходомеров (ротаметров): От 0 до 5 л/мин
- Допустимый теплоноситель: Обессоленная вода, растворы пропиленгликоля и этиленгликоля с концентрацией не более 50%

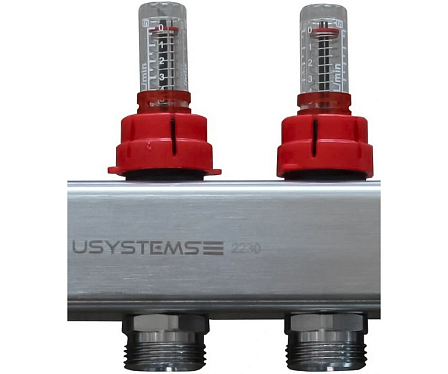

Основой изделия служит толстостенная профильная труба из нержавеющей стали, устойчивая к коррозии, кавитационному износу и температурным расширениям. Главной особенностью модификации 1136962 является интеграция механических ротаметров (расходомеров) в каждый из 2 портов. Данные узлы совмещают функцию визуального индикатора текущего объема циркулирующей жидкости (в литрах за минуту) и запорно-балансировочного вентиля. Регулировка пропускной способности контура осуществляется вращением настроечного кольца расходомера.

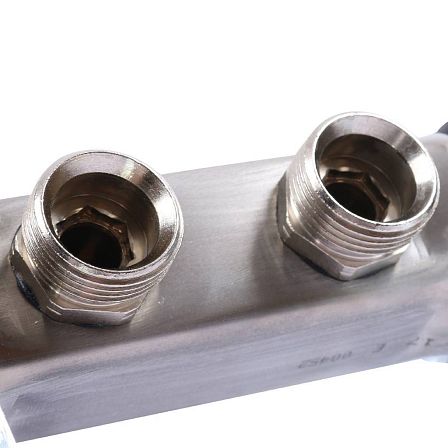

Для фиксации на питающем трубопроводе предусмотрена торцевая накидная гайка диаметром 1 дюйм, укомплектованная плоской прокладкой. Данное инженерное решение исключает необходимость вращения всего корпуса гребенки при монтаже. Отводящие патрубки имеют внешнюю резьбу 3/4" со стандартизированным конусным сопряжением (Евроконус), что обеспечивает герметичную стыковку с фитингами труб из сшитого полиэтилена (PE-X), полиэтилена повышенной термостойкости (PE-RT) и металлопластиковых композитов.
Назначение и эксплуатационная совместимость
Коллекторный модуль USYSTEMS 1136962 монтируется на подающей линии распределительных шкафов и применяется для:
Выравнивания гидравлического сопротивления в петлях теплого пола разной длины.
Пропорционального деления потоков в замкнутых системах отопления.
Организации узлов водоснабжения с контролем объемов потребления.
Изделие адаптировано для совместной работы со стандартной периферийной арматурой: концевыми группами, сливными кранами, автоматическими деаэраторами и байпасными контурами с резьбой цилиндрического типа по ISO 228. Сквозная внутренняя геометрия позволяет осуществлять линейное наращивание портов путем резьбового соединения с аналогичными стальными гребенками серии UN.
