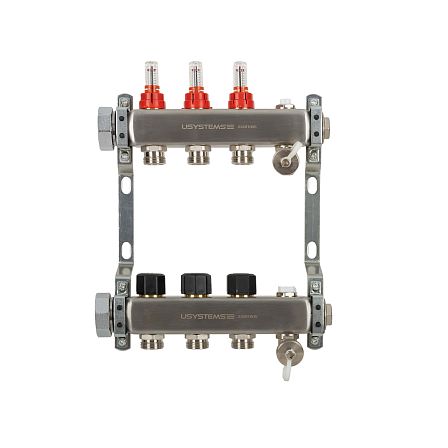

USYSTEMS коллектор UN с расходомерами стальной с накидной гайкой, выходы 3x3/4 Евроконус '1И
- Описание
- Характеристики
- Документация Аналогичные товары
Базовые технические параметры и характеристики устройства
- Материал корпуса гребенки: некоррозионная (нержавеющая) сталь.
- Количество выходных контуров (портов): 3 отвода.
- Номинальный диаметр магистрального подключения: 1" (один дюйм).
- Тип магистрального соединения: накидная гайка с внутренней резьбой (1" НГ) под плоское уплотнение.
- Варианты монтажа магистрали: правостороннее или левостороннее подключение.
- Номинальный диаметр вторичных отводов: 3/4" (три четверти дюйма).
- Тип резьбы выходов на петли: наружная резьба (НР) стандарта «Евроконус» (EK) по стандарту DIN V 3838.
- Шаг между осями выходных портов: 50 мм.
- Межосевое расстояние между подающей и обратной штангой по высоте: 210 мм.
- Пропускная способность (коэффициент Kvs) на один контур (подача + возврат): 1,1 м³/ч.
- Максимально допустимое рабочее давление среды: 6 бар.
- Предельная рабочая температура теплоносителя: 70 °C.

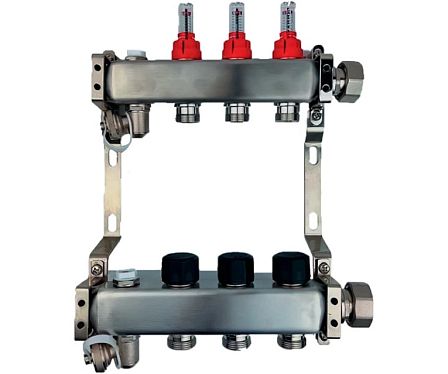

Распределительный узел поставляется в предварительно собранном виде на монтажных кронштейнах. В состав заводской комплектации входят две параллельные стальные штанги, арматура настройки и элементы дренажно-воздушного блока.

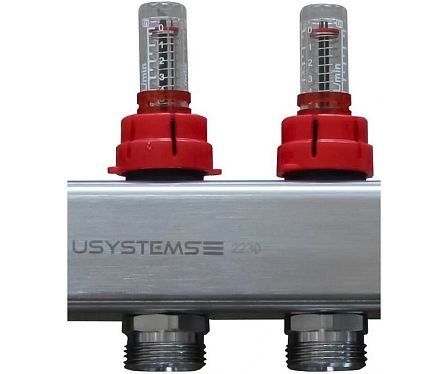

Подающая линия (подающий коллектор): оснащена тремя интегрированными ротаметрами (расходомерами), корпус которых выполнен из термопластичного полимера PPA. Измерительная шкала приборов рассчитана на диапазон от 0 до 5 л/мин. Наличие расходомеров позволяет выполнять визуальный мониторинг и прецизионную балансировку объемов жидкости в каждой петле отдельно, с технической возможностью полного отсечения потока.
Обратная линия (обратный коллектор): укомплектована тремя термостатическими регулировочными клапанами с ручными пластиковыми маховичками. Конструкция клапанов предусматривает полное ручное перекрытие потока, а также позволяет демонтировать маховички для установки электрических сервоприводов (исполнительных механизмов) систем автоматического управления микроклиматом.
Дренажно-воздушный комплекс: включает два концевых поворотных узла, оснащенных ручными воздухоотводчиками (кранами Маевского) для удаления газовоздушных пробок и штуцерами с резьбой 3/4" и заглушками для заполнения, слива или промывки гидравлических контуров.
Крепежная рама: состоит из двух стальных кронштейнов, снабженных звукоизолирующими хомутами для снижения передачи вибраций на строительные конструкции.
Особенности монтажа и совместимость

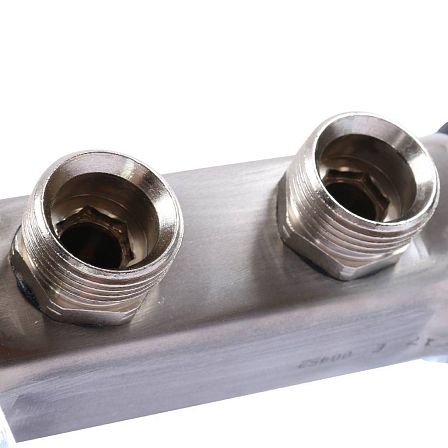

Конструктивное исполнение с накидной гайкой 1" (BP) исключает необходимость вращения коллекторного профиля вокруг собственной оси во время стыковки с магистральным трубопроводом, что снижает риски деформации уплотнителей. Отводы 3/4" Евроконус обеспечивают жесткую фиксацию труб из сшитого полиэтилена (PEX), металлопластика или полипропилена посредством компрессионных фитингов (резьбовых адаптеров 3/4" ВР Евроконус). Габаритные размеры узла позволяют осуществлять скрытый монтаж внутри стандартных коллекторных шкафов (встраиваемых или настенных) или открытую фиксацию на несущих стенах зданий.
