USYSTEMS коллектор UN с расходомерами стальной с накидной гайкой, выходы 4x3/4 Евроконус '1Ф
- Описание
- Характеристики
- Документация Аналогичные товары
Номенклатура технических параметров и физических величин
- Бренд-изготовитель: USYSTEMS (Юсистемс)
- Наименование линейки: UN с расходомерами
- Базовый металл корпуса: Высокопрочная нержавеющая сталь
- Количество циркуляционных контуров (отводов): 4 порта
- Метод сопряжения с магистралью: Поворотная накидная гайка, внутренняя цилиндрическая резьба
- Диаметр сквозного коллекторного прохода: 1" (один дюйм / 1Ф)
- Формат выходных соединений: 3/4" Евроконус (Eurocone)
- Предельно допустимое давление (PN): 10 бар (1,0 МПа)
- Температурный диапазон измеряемой среды: До +90 °C

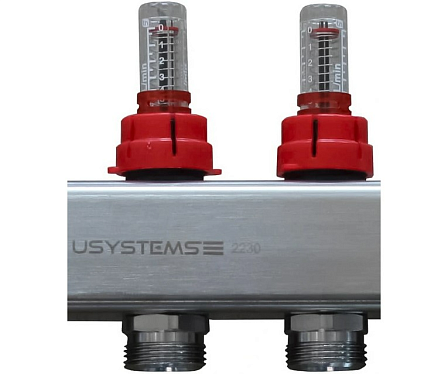

- Интегрированные измерительные приборы: Механические поплавковые ротаметры со шкалой 0–5 л/мин
- Состав циркулирующей жидкости: Вода сетевая (подготовленная), гликолевые смеси с объемной долей антифриза до 50%
Корпусной основой изделия выступает профилированная стальная труба, геометрия которой минимизирует турбулентность потока теплоносителя внутри коллектора. Модификация 1136964 укомплектована 4 независимыми поплавковыми расходомерами. Указанные блоки выполняют дублирующую функцию: оптическая шкала фиксирует текущую скорость протока жидкости, а встроенный шпиндель позволяет осуществлять дросселирование (изменение гидравлического сопротивления) конкретной петли для стабилизации давления во всем узле.

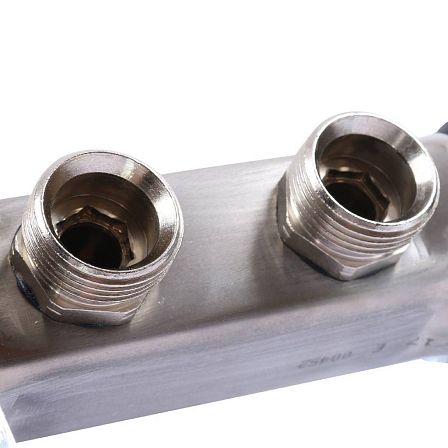

Соединение с центральной теплотрассой или стояком реализовано посредством торцевой гайки 1" с плоской герметизирующей прокладкой. Данный крепеж позволяет монтировать и демонтировать гребенку без вращения всего корпуса вокруг своей оси. Отводящие резьбовые штуцеры 3/4" с конусной фаской выполнены по стандарту Евроконус. Конфигурация обеспечивает герметичное безрезьбовое уплотнение при стыковке полимерных труб (PE-X, PE-RT, металлопластик) с применением соответствующих обжимных соединителей.
Функциональное назначение и монтажные возможности

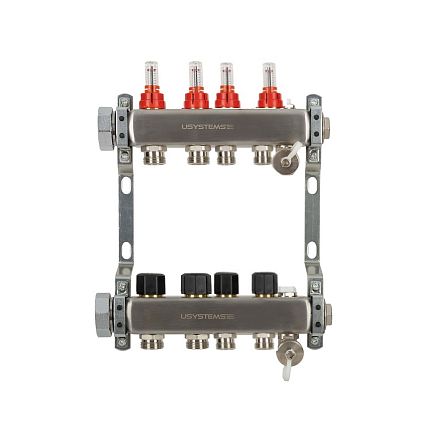

Распределитель USYSTEMS 1136964 позиционируется как подающий элемент коллекторной группы. Целевое назначение устройства:
Синхронное распределение жидкой среды по 4 независимым петлям теплого пола.
Поканальная балансировка веток лучевого отопления для компенсации потерь давления на участках разной протяженности.
Организация разводящих узлов хозяйственно-бытового водопровода.
Конструкция прибора предусматривает возможность торцевого сопряжения с другими модулями серии UN (через резьбу ISO 228) с целью расширения количества рабочих выходов инженерной сети. Корпус совместим со стандартными воздухоотводчиками, дренажными вентилями и байпасными узлами распределительных шкафов.
