USYSTEMS коллектор UN с расходомерами стальной с накидной гайкой, выходы 5x3/4 Евроконус '1Ф
- Описание
- Характеристики
- Документация Аналогичные товары
Перечень технических номиналов и физико-химических условий
- Торговая марка оборудования: USYSTEMS (Юсистемс)
- Группа изделий: Серия UN (с ротаметрами)
- Материал коллекторного профиля: Нержавеющая сталь
- Число отводящих каналов: 5 портов
- Тип стыковки с подводящей магистралью: Свободно вращающаяся накидная гайка
- Посадочный размер основного прохода: 1" (один дюйм / 1Ф), внутренняя резьба
- Стандарт резьбы боковых отводов: 3/4" Евроконус (Eurocone)
- Предельное гидродинамическое давление: 1,0 МПа (10 бар)
- Максимально допустимый температурный режим: +90 °C
- Шкала встроенных индикаторов потока: 0–5 л/мин
- Совместимые жидкие среды: Вода деминерализованная, водно-гликолевые теплоносители с концентрацией гликоля до 50%
Корпус распределителя изготовлен из нержавеющей профильной трубы, устойчивой к межкристаллитной коррозии и гидроабразивному износу. Модель 1136965 оснащена пятью предустановленными механическими расходомерами поплавкового типа. Каждый ротаметр выполняет две технологические функции: отображает мгновенный объем проходящего теплоносителя в единицу времени и работает как балансировочный вентиль. Изменение пропускной способности конкретного отвода реализуется ручным вращением верхнего регулировочного механизма.

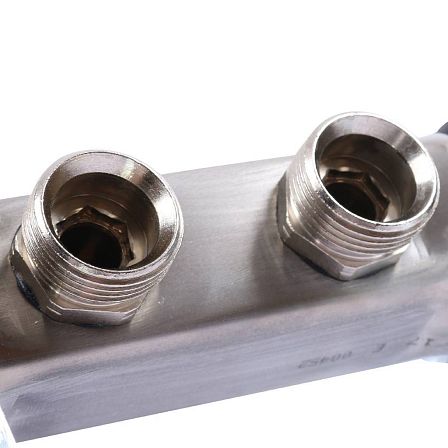

Для монтажа на подающий или обратный трубопровод используется торцевая гайка диаметром 1 дюйм с плоским кольцевым уплотнением, что исключает вращательный момент на сам корпус гребенки при резьбовой фиксации. Пять выходов с наружной резьбой 3/4" имеют конусное углубление стандарта Евроконус. Данный интерфейс рассчитан на компрессионное или пресс-соединение труб из сшитого полиэтилена (PE-X), термостойкого полиэтилена (PE-RT) и металлопластиковых материалов.
Назначение и функциональное применение
Распределительный прибор USYSTEMS 1136965 интегрируется в отопительные шкафы и решает следующие инженерные задачи:
Разделение общего потока на 5 изолированных циркуляционных петель водяного теплого пола.
Стабилизация гидравлического давления в разветвленных сетях лучевого обогрева радиаторов.
Организация коллекторных узлов ХВС/ГВС для устранения взаимного влияния потребителей воды.
Конструкция торцевых зон позволяет осуществлять прямое резьбовое наращивание (стыковку) с другими коллекторами UN для увеличения общего числа выходов. Устройство полностью совместимо с сопутствующими элементами сантехнической обвязки: сливными клапанами, автоматическими воздухоотводчиками и байпасными группами с трубной резьбой по стандарту ISO 228.
