USYSTEMS коллектор UN с расходомерами стальной с накидной гайкой, выходы 6x3/4 Евроконус '1Ф
- Описание
- Характеристики
- Документация Аналогичные товары
Технические параметры:
- Производственная марка: USYSTEMS (Юсистемс)
- Тип номенклатурной группы: Линейка UN с ротаметрами
- Материал изготовления: Нержавеющая сталь (профилированная труба)
- Количество рабочих ответвлений: 6 портов
- Способ подключения к магистрали: Поворотная накидная гайка, внутренняя резьба
- Диаметр магистрального входа: 1" (один дюйм / 1Ф)
- Конфигурация резьбовых штуцеров: 3/4" Евроконус (Eurocone)
- Предельное рабочее давление (PN): 10 бар (1,0 МПа)
- Максимальная температура измеряемой среды: +90 °C
- Пропускная способность измерительного узла: Шкала от 0 до 5 л/мин
- Тип транспортируемой жидкости: Сетевая вода, водно-гликолевые составы (содержание гликоля не более 50%)

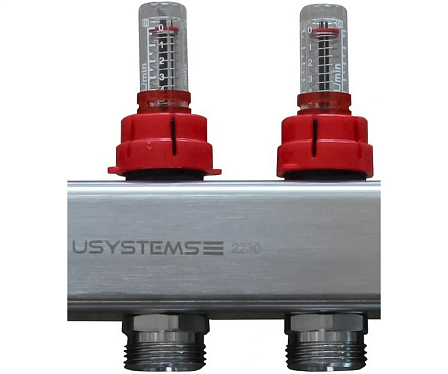

Базовым компонентом устройства является полая профильная труба из нержавеющей стали, которая характеризуется устойчивостью к точечной коррозии, температурному деформированию и гидроабразивным воздействиям. Модификация 1136966 укомплектована шестью независимыми механическими поплавковыми расходомерами (ротаметрами). Каждый измерительный узел выполняет двойную задачу: непрерывную индикацию текущего объема проходящего теплоносителя (в литрах за минуту) через прозрачную колбу и локальное дросселирование потока. Настройка пропускной способности конкретного канала выполняется путем вращения регулировочного механизма ротаметра.

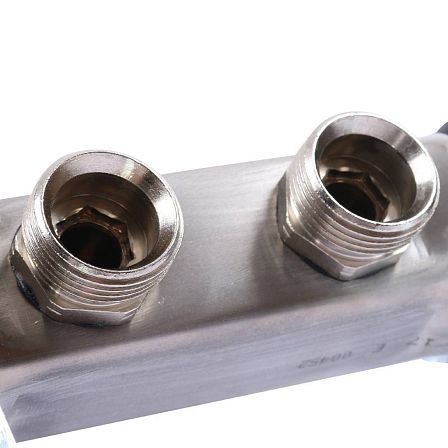

Сопряжение с питающей или обратной линией магистрального трубопровода осуществляется посредством торцевой накидной гайки диаметром 1 дюйм со штатным плоским уплотнением. Данное исполнение позволяет зафиксировать гребенку на подводящем патрубке без вращения всего корпуса. Шесть распределительных выходов снабжены наружной резьбой 3/4" со скошенным посадочным конусом (стандарт Евроконус). Конфигурация портов рассчитана на герметичную стыковку труб из сшитого полиэтилена (PE-X), полиэтилена повышенной термостойкости (PE-RT) или металлопластика с использованием компрессионных пресс-фитингов или обжимных соединителей.
Функциональное назначение и монтажные возможности
Коллекторный блок USYSTEMS 1136966 устанавливается в распределительных шкафах и предназначен для:
Равномерного деления общего объема теплоносителя по 6 изолированным контурам водяного теплого пола.
Первичной гидравлической балансировки ветвей лучевого отопления для компенсации потерь давления на участках различной длины.
Поканальной разводки сетей ХВС и ГВС с целью стабилизации динамического давления в точках водоразбора.
Торцевые зоны прибора позволяют наращивать общее число портов инженерной сети путем прямого последовательного соединения с другими стальными коллекторами серии UN (резьба ISO 228). Корпус полностью совместим со стандартными элементами сантехнической обвязки: автоматическими и ручными воздухоотводчиками, сливными кранами и байпасными модулями.
