USYSTEMS коллектор UN с расходомерами стальной с накидной гайкой, выходы 7x3/4 Евроконус '1Ф
- Описание
- Характеристики
- Документация Аналогичные товары
Физико-технические параметры и эксплуатационные условия
- Торговая марка: USYSTEMS (Юсистемс)
- Наименование модификации: Серия UN (с ротаметрами)
- Материал изготовления: Нержавеющая сталь профильного сечения
- Количество отводящих каналов: 7 независимых выходов
- Тип соединения с подводящим трубопроводом: Свободно вращающаяся накидная гайка
- Номинальный калибр основного прохода: 1" (один дюйм / 1Ф), внутренняя резьба
- Стандарт резьбы боковых патрубков: 3/4" Евроконус (Eurocone)
- Предельное гидростатическое давление (PN): 1,0 МПа (10 бар)
- Максимальная рабочая температура теплоносителя: +90 °C
- Градуировка измерительной шкалы: От 0 до 5 л/мин
- Допустимая рабочая среда: Подготовленная сетевая вода, водно-гликолевые смеси с объемной долей антифриза до 50%
Корпус распределителя представляет собой пустотелую профилированную трубу из нержавеющей стали, устойчивой к межкристаллитной коррозии, кавитационному износу и статическим нагрузкам. Модель 1136967 оснащена 7 механическими поплавковыми расходомерами. Каждый установленный ротаметр выполняет две технологические функции: непрерывную оптическую индикацию объема проходящей жидкости в единицу времени и локальное дросселирование потока. Регулировка и балансировка гидравлического сопротивления конкретной петли осуществляются ручным вращением настроечного шпинделя измерительного узла.

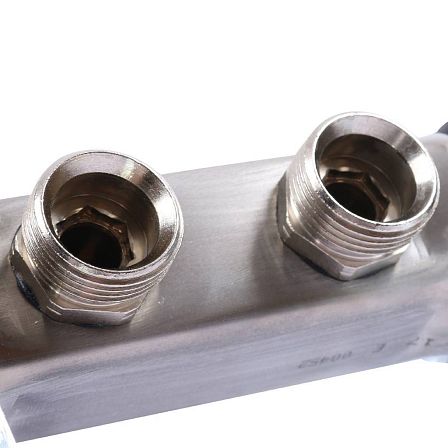

Монтажный стык с центральной магистралью снабжен торцевой накидной гайкой 1" со штатным кольцевым уплотнением. Такая конфигурация позволяет осуществлять жесткую фиксацию гребенки без передачи вращательного момента на сам корпус. Семь выходных резьбовых патрубков диаметром 3/4" со скошенным посадочным конусом (стандарт Евроконус) предназначены для прямого бесфитингового или обжимного присоединения труб из сшитого полиэтилена (PE-X), термостойкого полиэтилена (PE-RT) и металлопластиковых композитов.
Область применения и интеграция в инженерные сети
Многопортовый распределительный блок USYSTEMS 1136967 позиционируется как подающий узел коллекторной группы и монтируется внутри распределительных шкафов. Целевые задачи устройства:
Синхронное распределение жидкого теплоносителя по 7 изолированным петлям водяного теплого пола.
Поканальная балансировка разветвленных ветвей лучевого радиаторного отопления с целью компенсации потерь давления на участках разной протяженности.
Организация разводящих узлов хозяйственно-бытового водопровода.
Конструктивное исполнение торцевых зон допускает последовательное резьбовое соединение (наращивание) с аналогичными стальными коллекторами UN для увеличения общего числа рабочих выходов инженерного узла согласно ГОСТ/ISO 228. Корпус полностью совместим со стандартными элементами сантехнической обвязки: автоматическими и ручными воздухоотводчиками, дренажными кранами и байпасными линиями.
