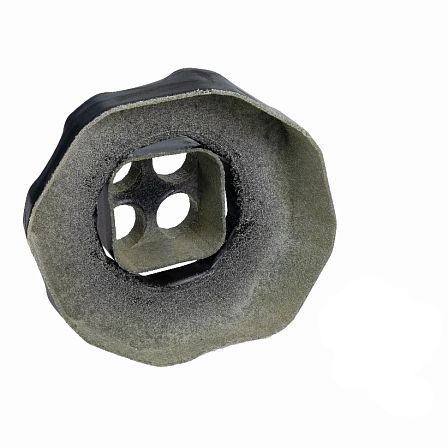

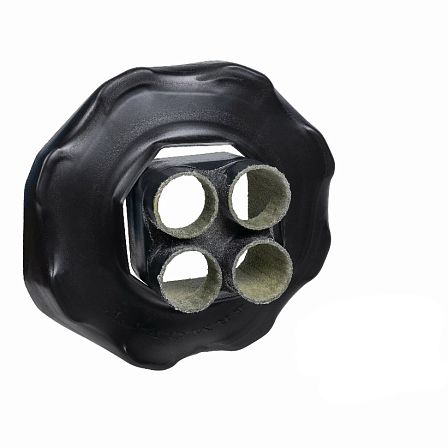

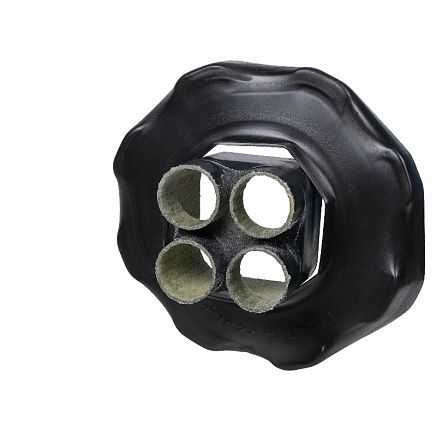

USYSTEMS термоусаживаемый концевой уплотнитель Quattro d20-40/D140-175-200 '1И
- Описание
- Характеристики
- Документация
Технические характеристики и геометрические параметры артикула 1136699:
- Бренд / Производитель: USYSTEMS (Юсистемс)
- Тип элемента: Концевой уплотнитель термоусадочный / защитная кабельная и трубная манжета / торцевая заглушка
- Конструктивное исполнение: Для четырехтрубных систем (Quattro / Кватро)
- Диаметр несущих труб (du/d): От 20 мм до 40 мм (совместимость с внутренними полимерными трубами PEX в указанном диапазоне)
- Диаметр наружного защитного кожуха (D): 140 мм, 175 мм, 200 мм (переменный диапазон усадки на внешнюю гофрированную трубу-оболочку)
- Комплектация: Термоусадочная заглушка (колпак), уплотнительная лента-герметик (клей-расплав)
Герметизация узла стыка достигается за счет термической усадки под воздействием высокой температуры (нагрев строительным феном или газовой горелкой). Внутренний слой уплотнителя оснащен термоплавким клеем-герметиком, который при нагревании плавится и заполняет технологические пустоты, обеспечивая абсолютную герметичность класса IP на стыке несущих труб PEX-a и наружного кожуха теплотрассы.
Несколько советов по монтажу:
1. Перед установкой очистите поверхность несущей трубы и кожуха от пыли и обезжирьте.
2. Если у вас четырёхтрубная конструкция (Quattro), не удаляйте теплоизоляционную сердцевину — обрежьте её по длине термоусаживаемой «перчатки» из комплекта, затем оберните её лентой-герметиком у торца.
3. При усадке двигайтесь от широкой части заглушки. После усадки на стенках не должно быть морщин и складок.
4. Главный признак правильного монтажа: из-под широкой части заглушки должен выступить избыток клея-расплава. При необходимости аккуратно обожмите заглушку в защитных перчатках.
Сфера применения и совместимость:
Концевой уплотнитель Юсистемс 1136699 применяется при прокладке наружных инженерных сетей, локальных тепловых пунктов, систем радиаторного отопления, горячего (ГВС) и холодного (ХВС) водоснабжения. Разработан для совместного использования с оригинальными предизолированными четырехтрубными трубопроводами линейки USYSTEMS Quattro (ранее Uponor Ecoflex Quattro).
