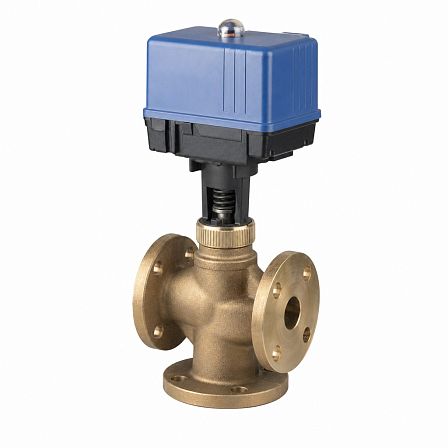

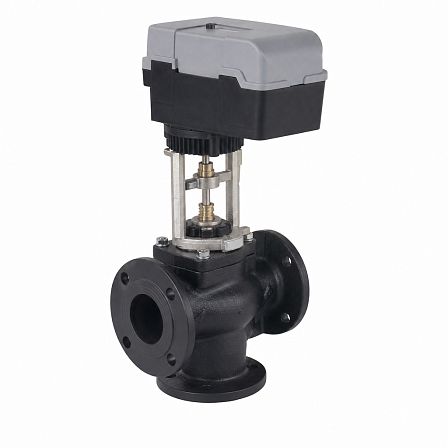

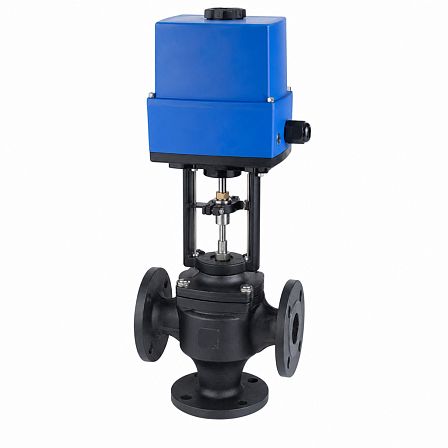

Клапан регулирующий ГРАНРЕГ, КМ307Ф, трехходовой, Ду50, Kvs 40,0, Ру16, ΔPmax 6 бар, 220В, PSL202A, FN02B113013
АРТ: FN02B113013

Клапан регулирующий ГРАНРЕГ, КМ307Ф, трехходовой, Ду50, Kvs 40,0, Ру16, ΔPmax 6 бар, 220В, PSL202A, FN02B113013

АРТ: FN02B113013
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Тип привода
Электрический
ГРАНРЕГ ГРАНРЕГ Бренд ГРАНРЕГ
Описание

Клапан регулирующий ГРАНРЕГ КМ307Ф-050-40,0 с электроприводом PSL202A предназначен для регулирования и смешения потоков жидкостей, пара и газов. Исполнение: трехходовое, фланцевое, Ду50, Ру16, Kvs 40,0 м³/ч, максимальный перепад давления 6 бар, питание привода 220 В. Артикул: FN02B113013.

Назначение и принцип работы

КМ307Ф представляет собой трехходовой регулирующий клапан смешивающего типа. Клапан применяется в трубопроводных системах для объединения двух потоков в один с регулированием их соотношения. Для типоразмера Ду50 допускается также использование в качестве разделяющего клапана.

Основные параметры клапана

  • Серия: ГРАНРЕГ КМ307Ф.
  • Конструкция: трехходовая, регулирующая.
  • Условный проход: Ду50.
  • Условное давление: Ру16 (1,6 МПа).
  • Пропускная способность Kvs: 40,0 м³/ч.
  • Максимальный перепад давления ΔPmax: 6 бар.
  • Присоединение к трубопроводу: фланцевое.
  • Монтажная длина клапана: 230 мм.

Рабочие среды и температура

Клапан рассчитан на работу с жидкостями, паром и газами, совместимыми с материалами проточной части. Рабочий диапазон температур составляет от −29 до +200 °C. Корпус изготовлен из углеродистой стали, внутренние детали и седловое уплотнение — из нержавеющей стали.

Электропривод

Клапан укомплектован линейным электроприводом PSL202A с питанием 220 В переменного тока частотой 50 Гц. Привод развивает усилие 2 кН, имеет ход штока 50 мм и скорость перемещения 0,5 мм/с. Потребляемая мощность — 37 Вт.

Управление

Исполнение PSL202A предусматривает аналоговое управление. Для работы в системах автоматизации могут использоваться сигналы 4–20 мА или 2–10 В. Электропривод обеспечивает перемещение штока клапана в соответствии с управляющим сигналом.

Монтаж

Клапан устанавливают на горизонтальном или вертикальном участке трубопровода. Электропривод должен располагаться сверху либо сбоку; установка приводом вниз не применяется. Для соединения клапана с приводом PSL используется монтажный комплект.

Комплектация и идентификация

  • Регулирующий клапан: ГРАНРЕГ КМ307Ф-050-40,0.
  • Электропривод: PSL202A, 220 В.
  • Артикул изделия: FN02B113013.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Тип привода
Электрический
Тип клапана
Смесительный
Максимальная пропускная способность (KVS), м3/час
40.0
Напряжение, В
220-230
Количество в упаковке
1шт
Гарантия
1 год
Артикул
FN02B113013
Объём одной штуки, м³
0.0265
Вес (кг)
21
Длина (мм)
230
Ширина (мм)
240
Высота (мм)
480
