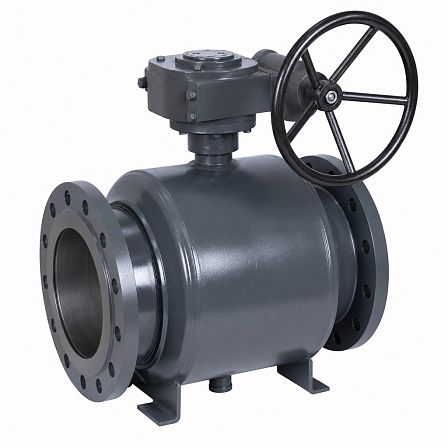

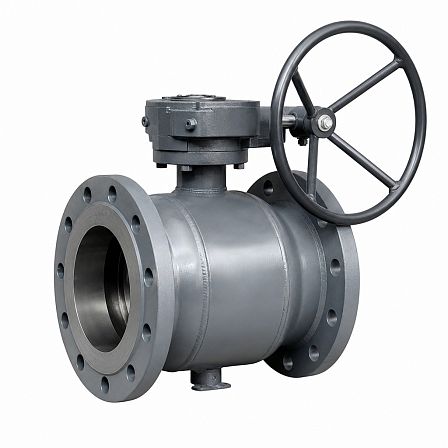

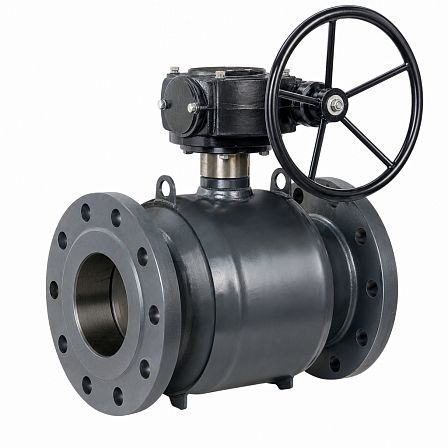

Кран шаровой БИВАЛ, КШТ.12, Ду 200, Ру 16, стальной, фланцевый, с редуктором, CM02G677713
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой БИВАЛ КШТ.12.200.16 Ф/Ф+R, артикул CM02G677713, — стальная запорная арматура с фланцевым присоединением, номинальным диаметром Ду 200 и номинальным давлением Ру 16. Изделие поставляется в сборе с ручным редуктором и предназначено для полного открытия или перекрытия потока рабочей среды.
Назначение
Кран применяется в закрытых системах теплоснабжения, холодоснабжения, вентиляции и горячего водоснабжения с сетевой водой. Допускается использование в технологических трубопроводах в пределах параметров, установленных для изделия. Кран является запорным устройством и не предназначен для регулирования расхода.
Основные параметры
- Тип: шаровой кран серии КШТ.12.
- Артикул: CM02G677713.
- Исполнение: КШТ.12.200.16 Ф/Ф+R.
- Номинальный диаметр: Ду 200 мм.
- Номинальное давление: Ру 16, или 1,6 МПа.
- Присоединение к трубопроводу: фланцевое с двух сторон.
- Управление: ручной редуктор.
- Класс герметичности: А по ГОСТ 9544-2015.
- Коэффициент пропускной способности Kv: 1500 м³/ч.
- Климатическое исполнение: У1 по ГОСТ 15150-69.
Конструкция и принцип действия
Запорный орган выполнен в виде поворотного шара. Перекрытие или открытие прохода производится поворотом шара; управление осуществляется через редуктор. Фланцевое исполнение Ф/Ф предусматривает монтаж между ответными фланцами трубопровода. Редуктор снижает усилие, необходимое для управления краном Ду 200.
Материалы основных деталей
- Корпус: углеродистая сталь Ст.20.
- Шар: нержавеющая сталь 08Х18Н10 / AISI 304.
- Шток: нержавеющая сталь.
- Седловые уплотнения: фторопласт с добавлением 20 % углерода.
- Уплотнение штока: фторопласт с добавлением 20 % углерода, EPDM и Viton.
Рабочие условия
Максимальная температура рабочей среды составляет +200 °C. Диапазон температуры окружающей среды — от −45 до +40 °C. Эксплуатация на пару не допускается. Рабочие параметры среды не должны превышать номинальное давление Ру 16 и другие значения, указанные в эксплуатационной документации.
Монтаж и эксплуатация
При установке фланцевого крана необходимо проверить состояние уплотнительных поверхностей фланцев и выполнять равномерную затяжку крепежа по окружности. Монтаж рекомендуется проводить при полностью открытом положении крана. Открытие и закрытие следует выполнять плавно, чтобы снизить риск гидравлического удара.
Срок службы и обслуживание
Полный назначенный срок службы изделия составляет 30 лет, средний срок хранения — 5 лет. Кран относится к неремонтируемым изделиям и не требует специального обслуживания. Для контроля работоспособности рекомендуется периодически выполнять полный цикл открытия и закрытия.
