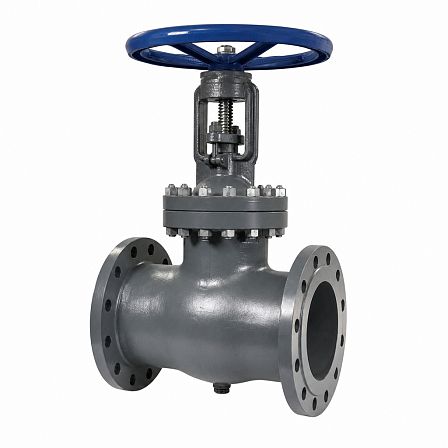

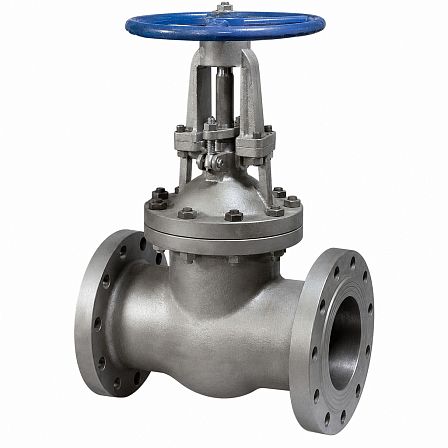

Вентиль запорный ГРАНВЕНТ, KV40, Ду 350, Ру40, фланцевый, стальной, сальниковый, BO03B102703
- Описание
- Характеристики
- Документация
Вентиль запорный ГРАНВЕНТ KV40, артикул BO03B102703 — стальной сальниковый клапан с фланцевым присоединением для трубопроводов DN 350 и номинальным давлением PN 40 (4,0 МПа). Предназначен для перекрытия потока пара, горячей и холодной воды в системах тепло- и водоснабжения.
Конструкция и назначение
Вентиль относится к серии ГРАНВЕНТ KV40 и имеет проходную конструкцию с ручным управлением штурвалом. Запорное уплотнение выполнено по схеме «металл по металлу», уплотнение штока — сальниковое. Арматура применяется как запорная и не предназначена для точного регулирования расхода.
Материалы основных деталей
- корпус и крышка — углеродистая сталь GS-C25;
- диск — нержавеющая сталь X10Cr13;
- шток — нержавеющая сталь X7Cr13;
- прокладка корпуса и сальниковая набивка — графит;
- сальник — сталь;
- втулка — бронза;
- штурвал — сталь GS-C25.
Рабочие параметры
Номинальное давление вентиля — PN 40, или 4,0 МПа. Максимально допустимая температура рабочей среды составляет +400 °C. При повышении температуры допустимое давление снижается: до 3,5 МПа при +200 °C, до 3,2 МПа при +250 °C, до 2,8 МПа при +300 °C, до 2,4 МПа при +350 °C и до 2,1 МПа при +400 °C.
Испытательные давления
Прочность корпуса испытывается давлением 6,0 МПа. Испытательное давление на герметичность составляет 4,4 МПа.
Присоединение и монтаж
Вентиль имеет фланцевое присоединение Ф/Ф. Фланцы соответствуют DIN 2501 / DIN 2635 для PN 4,0 МПа и EN 1092-1; допускается применение ответных фланцев по ГОСТ 12821-80 на PN 4,0 МПа. Монтаж возможен в произвольном положении, при этом направление потока должно совпадать со стрелкой на корпусе. Для исполнения DN 350 поток направлен на седло.
Габаритные и присоединительные размеры
- условный проход — DN 350;
- строительная длина L — 980 мм;
- наружный диаметр фланца D — 580 мм;
- диаметр расположения крепежных отверстий D1 — 510 мм;
- присоединение — 16 отверстий диаметром 36 мм;
- высота H — 845 мм;
- пропускная способность Kv — 2225 м³/ч;
- масса — 641 кг.
Эксплуатационные особенности
Перед монтажом внутренние полости трубопровода должны быть очищены от окалины, песка, грязи и других твердых частиц. Попадание загрязнений на поверхности седла и диска может нарушить герметичность. Сальниковая конструкция предусматривает периодическое сервисное обслуживание с заменой сальниковой набивки.
