Кран шаровой неполнопроходной фланцево-приварной с редуктором LD, КШЦКР, Ду500/400, Ру16, сталь20, 11215009162RULD000000000
- Описание
- Характеристики
- Документация

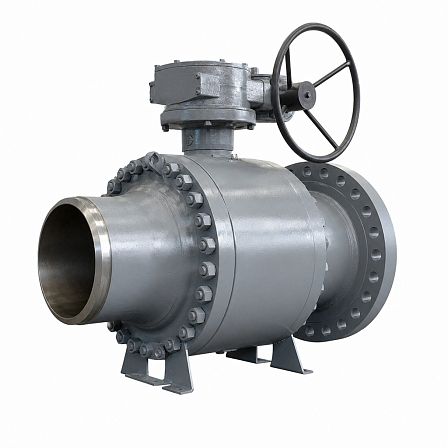

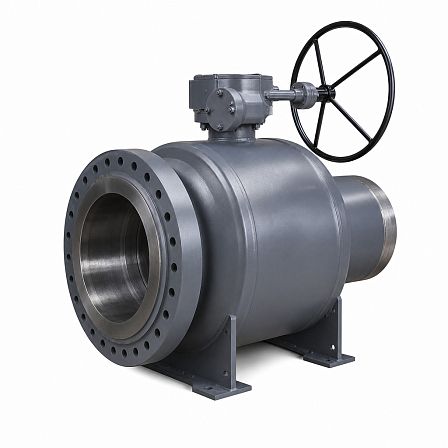

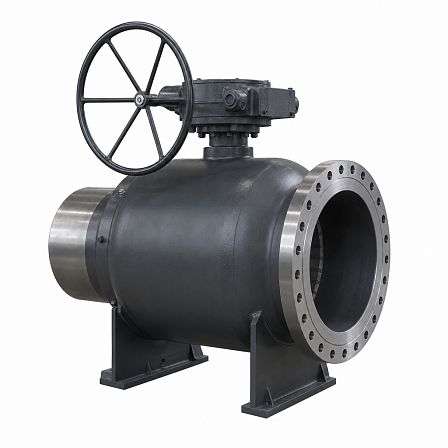

Кран шаровой LD КШЦКР Ду500/400 Ру16 — неполнопроходное запорное устройство для трубопроводов с комбинированным присоединением «под приварку/фланцевое». Модель выполнена из стали 20, рассчитана на номинальное давление 1,6 МПа и оснащена ручным редуктором.
Назначение
Кран предназначен для перекрытия потока рабочей среды в трубопроводе. Исполнение относится к серии LD для жидкости; допускается применение с водой, водяным паром, антифризом на основе этиленгликоля, пропиленгликолем, а также с другими средами, совместимыми с материалами конструкции.
Основные параметры
- Артикул: 11215009162RULD000000000.
- Каталожное обозначение: КШ.Ц.К.Р.500/400.016.Н/П.02.
- Тип: кран шаровой цельносварной, неполнопроходной.
- Номинальный диаметр: Ду500.
- Диаметр прохода: 400 мм.
- Номинальное давление: Ру16, или 1,6 МПа.
- Пропускная способность Kv: 18 500 м³/ч.
- Класс герметичности: А.
- Управление: ручное, через редуктор.
Присоединение к трубопроводу
Конструкция предусматривает комбинированное присоединение: один конец крана выполнен под приварку, другой — фланцевый. Такое исполнение применяется при необходимости соединить сварной участок трубопровода с разъемным фланцевым соединением.
Материалы основных деталей
- Корпус, горловина, патрубок и фланец: сталь 20.
- Шаровая пробка: нержавеющая сталь.
- Шпиндель: сталь 20Х13.
- Седло: фторопласт Ф-4К20.
- Подшипник скольжения: фторопласт Ф-4К20 и Ф-4.
- Уплотнение горловины: фторсилоксановый эластомер, EPDM.
- Уплотнение седла: EPDM.
- Опорное кольцо: сталь AISI 409.
- Пружинный блок: оцинкованная сталь 65Г.
Условия эксплуатации
- Температура рабочей среды: от −40 до +200 °C.
- Температура окружающей среды: от −40 до +80 °C.
- Ресурс: 10 000 циклов.
- Назначенный срок службы: 30 лет.
- Гарантийный срок: 5 лет.
Область применения
Кран используется в качестве запорной арматуры на технологических трубопроводах, в системах теплоснабжения, водоснабжения и на других линиях с неагрессивными жидкими средами, для которых материалы корпуса, уплотнений и запорного узла сохраняют работоспособность.
