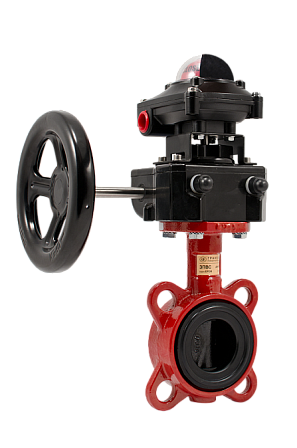

Затвор поворотный дисковый ГРАНВЭЛ ЗПВС MDV-E, DN050, PN16, редуктор с конц.выкл-ми, EPDM, BD01F125840
АРТ: BD01F125840

Затвор поворотный дисковый ГРАНВЭЛ ЗПВС MDV-E, DN050, PN16, редуктор с конц.выкл-ми, EPDM, BD01F125840

АРТ: BD01F125840
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Вентиляция / Водоснабжение / Кондиционирование / Пожаротушение / Холодоснабжение
Управление
Редуктор
Описание
Затвор поворотный дисковый ГРАНВЭЛ ЗПВС MDV-E, DN050, PN16, редуктор с конц.выкл-ми, EPDM, (артикул BD01F125840) представляет собой промышленную трубопроводную арматуру. Данное устройство также классифицируется в проектной и технической документации как поворотная заслонка, межфланцевый дисковый затвор, герметичный затвор, затвор баттерфляй, запорная заслонка, поворотный баттерфляй с редуктором и концевыми выключателями.

Изделие применяется в качестве запорного или регулирующего элемента в инженерных и технологических коммуникациях для перекрытия или дросселирования потока рабочей среды.Конструктивная схема устройства включает корпус, поворотный диск, шпиндель (вал), уплотнительное кольцо из эластомера, узел механического редуктора и блок встроенных концевых выключателей. Межфланцевое исполнение затвора предполагает его установку непосредственно между ответными фланцами трубопровода с фиксацией стяжными крепежными элементами (шпильками или болтами). Наличие редукторного привода снижает крутящий момент, необходимый для ручного управления запорным органом, а встроенные концевые выключатели обеспечивают электрическую сигнализацию крайних рабочих положений диска («открыто» / «закрыто») для интеграции в схемы автоматизации и диспетчеризации технологических процессов. Уплотнение из этилен-пропиленового каучука (EPDM) обеспечивает герметичность перекрытия потока транспортируемой среды в пределах допустимых значений для данного класса арматуры.

Ниже приведен полный перечень технических характеристик, параметров и спецификаций для затвора поворотного дискового ГРАНВЭЛ ЗПВС MDV-E (артикул BD01F125840):
  • Наименование изделия: затвор поворотный дисковый / поворотная заслонка / межфланцевый затвор / затвор баттерфляй.
  • Производитель / бренд: ГРАНВЭЛ.
  • Серия и модификация: ЗПВС MDV-E.
  • Номинальный диаметр (условный проход): DN050 / DN50 / Ду50.
  • Номинальное давление: PN16 / PN 16 / 1,6 МПа.
  • Тип уплотнения (седло): EPDM (этилен-пропиленовый каучук).
  • Тип привода / управления: ручной редуктор (редукторный привод).
  • Наличие сигнализации положения: блок концевых выключателей (микровыключатели для обратной связи о положении диска).
  • Тип присоединения к трубопроводу: межфланцевый (под монтаж между фланцами стандарта ГОСТ / DIN).
  • Назначение: запорная и запорно-регулирующая арматура для трубопроводных систем.
  • Область применения: системы холодного и горячего водоснабжения, отопления, вентиляции, кондиционирования, а также промышленные технологические линии с неагрессивными и слабоагрессивными средами, совместимыми с материалами EPDM, чугунным корпусом и диском затвора.
Монтаж, пусконаладка, эксплуатация и техническое обслуживание затвора поворотного дискового ГРАНВЭЛ ЗПВС MDV-E должны производиться квалифицированным персоналом в строгом соответствии с действующими строительными нормами, правилами технической эксплуатации трубопроводных систем и паспортными данными завода-изготовителя. Перед началом монтажных работ необходимо проверить соответствие параметров рабочей среды (давление, температура, химический состав) техническим характеристикам арматуры.

Направление потока рабочей среды при установке затвора учитывается согласно проектной документации и маркировке на корпусе. Подключение концевых выключателей редуктора к электрическим цепям управления и сигнализации выполняется в соответствии со схемой электрических подключений, указанной в техническом паспорте изделия.

Не допускается превышение максимального рабочего давления PN16 и предельных температурных режимов, регламентированных для уплотнительного материала EPDM и конструкции редукторного узла. Регулярный осмотр и плановое техническое обслуживание узла редуктора, крепежных соединений и уплотнений обеспечивают безаварийную работу запорной арматуры на протяжении всего нормативного срока службы в составе инженерной системы.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Вентиляция / Водоснабжение / Кондиционирование / Пожаротушение / Холодоснабжение
Управление
Редуктор
Диск
Чугунный
Уплотнение
EPDM
Эксцентритет
Осевой
Материал
Чугунные
Диаметр, (мм, дюйм)
50 (2)
Давление, бар
16
Максимальная рабочая температура t max, °C
+95
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год эксплуатации, но не более 1,5 года с даты продажи
Цвет
Красные
Артикул
BD01F125840
Объём одной штуки, м³
0.012
Вес (кг)
3.7
Длина (мм)
320
Ширина (мм)
250
Высота (мм)
150
