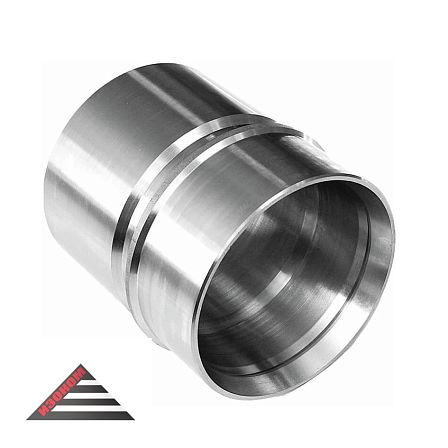

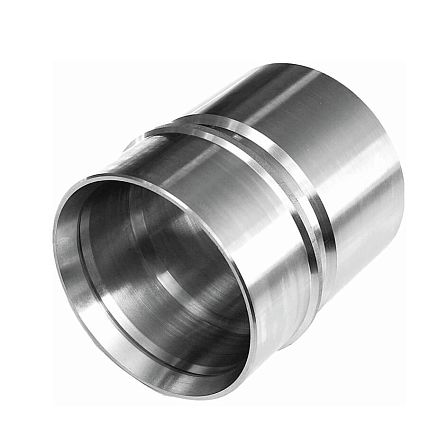

Гильза надвижная нержавеющая Изоком 40,0 мм, ТУ 22.21.29-001-591570687-2022
- Описание
- Характеристики
- Документация Аналогичные товары
Основные технические параметры и характеристики:
-
Тип изделия: Гильза надвижная
-
Торговая марка: Изоком.
-
Номинальный наружный диаметр сопрягаемой трубы: 40,0 мм.
-
Материал изготовления: Сталь коррозионностойкая (нержавеющая).
-
Регламентирующий документ: ТУ 22.21.29-001-591570687-2022.
-
Метод монтажа: Аксиальная холодная напрессовка.
-
Тип соединения: Неразборное, необслуживаемое.
Материаловедение и конструктивные особенности:
Гильза надвижная нержавеющая Изоком 40,0 мм производится из высоколегированного стального сплава. Нержавеющая сталь обладает высокими прочностными показателями и стойкостью к различным видам коррозии: точечной, щелевой и межкристаллитной. Химическая инертность металла позволяет использовать гильзу в системах с агрессивными теплоносителями и в контакте с питьевой водой, так как материал не влияет на органолептические свойства жидкости и не выделяет токсичных соединений.
Конструктивное исполнение изделия представляет собой калиброванную деталь с высокой точностью обработки внутреннего диаметра. Внутренняя поверхность гильзы имеет чистовую обработку, что минимизирует силу трения при продольном перемещении по полимерному слою трубы в процессе монтажа. На торцах выполнены технологические фаски, предназначенные для исключения повреждения наружной оболочки трубы, защитных антидиффузионных слоев (EVOH) или теплоизоляции (в случае применения в составе труб ППУ).
Функциональное назначение и физика соединения:
Работа гильзы диаметром 40,0 мм основана на использовании молекулярной памяти полимеров (PE-X, PE-RT). При формировании узла конец трубы расширяется экспандером, после чего в него устанавливается штуцер фитинга. Гильза надвижная нержавеющая Изоком 40,0 мм принудительно перемещается вдоль оси соединения с помощью специализированного прессового инструмента. В процессе напрессовки гильза оказывает постоянное радиальное давление на стенку трубы, прижимая её к кольцевым выступам (зубцам) штуцера.
Данная технология (аксиальный пресс) обеспечивает герметичность за счет плотного прилегания материала трубы к корпусу фитинга без использования дополнительных резиновых уплотнителей (O-ring). Это исключает риск протечки вследствие старения эластомеров. Полученное соединение является равнопрочным самой трубе и устойчиво к продольным вырывающим нагрузкам, возникающим при температурных деформациях трубопровода.
Область применения согласно ТУ 22.21.29-001-591570687-2022:
Изделие предназначено для использования в следующих инженерных сетях:
-
Системы отопления: Магистральные линии, стояки и распределительные узлы радиаторного обогрева.
-
Водоснабжение: Внутренние и наружные сети холодного (ХВС) и горячего (ГВС) водоснабжения.
Благодаря неразборному характеру соединения, гильза надвижная нержавеющая Изоком 40,0 мм допускается к эксплуатации в скрытых конструкциях: в бетонной стяжке пола, в штробах стен, в закрытых шахтах и каналах.
Монтажные требования и эксплуатационные регламенты:
Установка должна производиться только с применением аксиальных прессов (гидравлических, аккумуляторных или ручных), укомплектованных насадками типоразмера 40 мм. Перед началом работ обязателен визуальный контроль геометрии гильзы на отсутствие эллипсности и механических повреждений. Не допускается нагрев гильзы открытым пламенем.
Хранение изделий должно осуществляться в закрытых сухих помещениях в заводской упаковке. Следует избегать совместного хранения с химическими реактивами, способными вызвать повреждение защитной пассивной пленки на поверхности нержавеющей стали. Срок службы гильзы составляет не менее 50 лет при соблюдении проектных параметров давления и температуры. Продукт соответствует экологическим нормам и подлежит полной вторичной переработке по окончании срока эксплуатации.
Изделие Изоком 40,0 мм по ТУ 22.21.29-001-591570687-2022 обеспечивает надежную фиксацию узлов в системах с интенсивными гидравлическими и температурными нагрузками.
