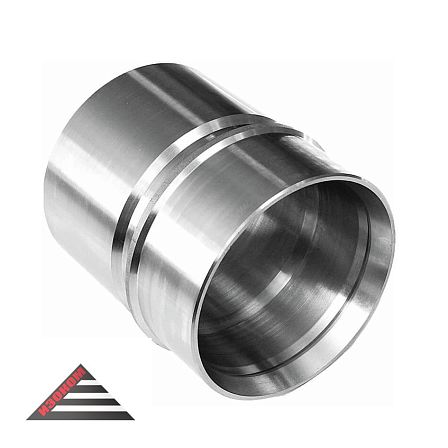

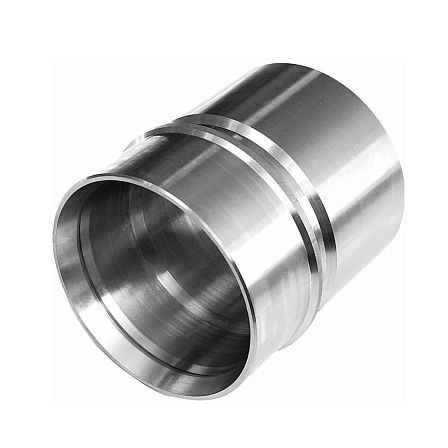

Гильза надвижная нержавеющая Изоком 47,7 мм, ТУ 22.21.29-001-591570687-2022
- Описание
- Характеристики
- Документация Аналогичные товары
Основные технические характеристики и параметры:
-
Торговая марка (бренд): Изоком.
-
Номинальный диаметр: 47,7 мм.
-
Материал корпуса: Нержавеющая сталь (высоколегированная, коррозионностойкая).
-
Нормативный регламент производства: ТУ 22.21.29-001-591570687-2022.
-
Тип соединения: Осевая холодная напрессовка.
Материаловедческие свойства и конструктивные особенности:
Гильза надвижная нержавеющая Изоком 47,7 мм изготавливается из нержавеющей стали, обладающей аустенитной структурой. Химический состав сплава обеспечивает устойчивость к питтинговой, щелевой и межкристаллитной коррозии. В отличие от латунных аналогов, стальное кольцо диаметром 47,7 мм обладает повышенным пределом прочности при растяжении, что позволяет выдерживать значительные внутренние напряжения в узле соединения, возникающие при термическом расширении полимерных труб.
Конструкция гильзы характеризуется калиброванной внутренней поверхностью. Геометрия изделия исключает наличие острых кромок на торцах благодаря выполнению технологических фасок. Это решение предотвращает повреждение наружного слоя трубы (в том числе антидиффузионного барьера) в процессе продольного перемещения гильзы по телу трубопровода. Коэффициент теплового расширения нержавеющей стали согласован с параметрами металлических штуцеров фитингов, что гарантирует сохранение герметичности соединения при циклическом изменении температуры теплоносителя.
Технологические принципы функционирования и монтажа:
Работа гильзы Изоком 47,7 мм основана на принципе использования молекулярной памяти полимерных материалов. Алгоритм монтажа включает расширение конца трубы специализированным экспандером, установку штуцера фитинга и последующую надвижку гильзы. В ходе запрессовки гильза надвижная нержавеющая Изоком 47,7 мм создает равномерное радиальное давление, в результате чего стенка трубы плотно обжимает хвостовик фитинга.
Ключевой особенностью данного технического решения является отсутствие дополнительных уплотнительных элементов (резиновых колец, прокладок). Роль герметика выполняет сам материал трубы, который под давлением стальной гильзы заполняет кольцевые проточки на штуцере. Полученное соединение является необслуживаемым и не требует контроля в процессе эксплуатации.
Область применения и эксплуатационные возможности:
Согласно ТУ 22.21.29-001-591570687-2022, гильза 47,7 мм применяется в следующих инженерных системах:
-
Теплоснабжение: Магистральные линии, распределительные стояки отопления, подключение теплообменного оборудования.
-
Водоснабжение: Системы подачи горячей и холодной воды, включая трубопроводы питьевого назначения (сталь химически нейтральна).
Соединение, зафиксированное нержавеющей гильзой Изоком 47,7 мм, допускается к скрытой прокладке в монолитных строительных конструкциях, штробах стен и бетонных стяжках пола без устройства доступа к узлу.
Требования к монтажу, транспортировке и хранению:
Установка гильзы надвижной нержавеющей Изоком 47,7 мм должна выполняться исключительно профессиональным гидравлическим инструментом (аксиальным прессом), оснащенным насадками соответствующего типоразмера. Запрещается использование инструмента с деформированными или изношенными захватами. Перед началом работ необходимо проводить визуальный осмотр изделия на отсутствие эллипсности, вмятин и глубоких рисок на внутренней поверхности.
Хранение изделий должно осуществляться в закрытых помещениях, защищенных от воздействия влаги и агрессивных паров кислот или щелочей. Транспортировка производится в заводской упаковке, предохраняющей детали от механических повреждений и деформаций. Использование оригинальных комплектующих Изоком, произведенных по ТУ 22.21.29-001-591570687-2022, обеспечивает проектную надежность и безопасность инженерных коммуникаций.
