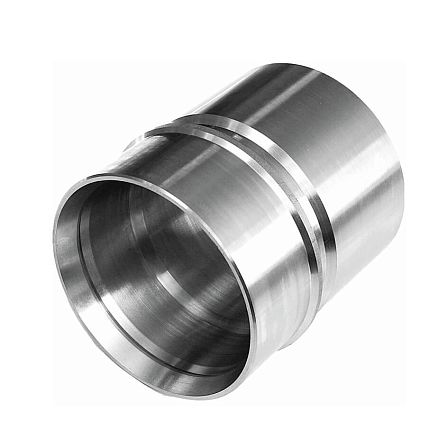

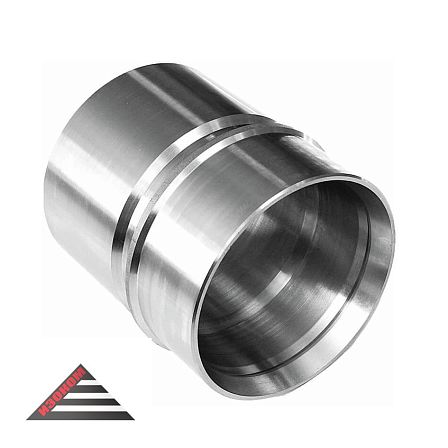

Гильза надвижная нержавеющая Изоком 84,0 мм,ТУ 22.21.29-001-591570687-2022
- Описание
- Характеристики
- Документация
Гильза надвижная нержавеющая Изоком 84,0 мм,ТУ 22.21.29-001-591570687-2022, артикул АКС-УТ-00774958 является обязательным силовым компонентом для создания неразъемных соединений в трубопроводных системах, использующих технологию аксиальной прессовки. Производство и контроль качества элемента регламентируются техническими условиями ТУ 22.21.29-001-591570687-2022, что обеспечивает соответствие изделия государственным стандартам в области инженерных коммуникаций.
Основные технические характеристики изделия:
-
Бренд: Изоком.
-
Номинальный диаметр: 84,0 мм.
-
Материал изготовления: Нержавеющая сталь (коррозионностойкий сплав).
-
Нормативный документ: ТУ 22.21.29-001-591570687-2022.
-
Технология соединения: Аксиальная холодная запрессовка.
-
Сфера применения: Отопительные контуры, системы горячего и холодного водоснабжения.
Конструктивные и материаловедческие особенности:
Гильза надвижная нержавеющая Изоком 84,0 мм изготавливается из высоколегированной стали, обладающей высокой сопротивляемостью к межкристаллитной и точечной коррозии. Использование данного сплава позволяет детали сохранять структурную целостность при воздействии агрессивных химических соединений, присутствующих в теплоносителе или окружающей среде (при бесканальной прокладке). Металл характеризуется высоким коэффициентом прочности при растяжении, что критически важно для компенсации внутреннего давления в трубе диаметром 84 мм.
Геометрия изделия представляет собой полый цилиндр с точно откалиброванной внутренней поверхностью. Обработка кромок (снятие фасок) минимизирует риск повреждения полимерного основания трубы и её защитного антидиффузионного слоя в момент надвижки. Толщина стенки гильзы рассчитана на равномерное распределение радиальных напряжений, возникающих при механической деформации трубы штуцером фитинга.
Функциональный принцип аксиального соединения:
Механизм герметизации, в котором участвует гильза надвижная нержавеющая Изоком 84,0 мм, основан на молекулярной памяти полиэтилена. После расширения конца трубы специальным расширителем и вставки в него штуцера, гильза перемещается вдоль оси соединения с помощью прессового инструмента. Кольцо плотно прижимает стенку трубы к кольцевым выступам штуцера, в результате чего материал трубы заполняет все впадины микрорельефа фитинга.
Такая конфигурация исключает необходимость применения дополнительных уплотнительных материалов (резиновых прокладок, герметиков), так как роль уплотнения выполняет само тело трубы. Соединение, зафиксированное нержавеющей гильзой 84,0 мм, является равнопрочным цельному участку трубопровода и не подвержено температурному ослаблению.
Эксплуатационные параметры и область применения:
Согласно ТУ 22.21.29-001-591570687-2022, изделие предназначено для работы в составе:
-
Систем теплоснабжения: Распределительные сети, магистральные участки, внутридомовые стояки.
-
Водопроводных сетей: Транспортировка питьевой воды (материал гильзы не выделяет токсичных веществ).
Нержавеющая сталь гильзы Изоком 84,0 мм обладает низким коэффициентом температурного расширения, сопоставимым с параметрами металлических фитингов, что предотвращает появление люфтов при циклическом нагреве и охлаждении системы. Соединение является неразборным и необслуживаемым, что позволяет выполнять скрытую прокладку в бетонной стяжке, заделывать узлы в стены или укладывать в грунт без устройства ревизионных люков.
Требования к монтажу и хранению:
Установка гильзы надвижной нержавеющей Изоком 84,0 мм должна производиться только при помощи сертифицированного гидравлического или ручного аксиального пресса с насадками соответствующего типоразмера. Не допускается деформация кольца перед установкой. Запрещено использование нагревательных приборов для облегчения процесса напрессовки, так как это нарушает прочностные характеристики стального сплава и полимера.
Хранение продукции осуществляется в складских помещениях, защищенных от воздействия влаги и паров кислот. Изделия должны быть защищены от ударных нагрузок, способных привести к нарушению цилиндрической формы.
Данное техническое описание составлено на основе ТУ 22.21.29-001-591570687-2022 и технических регламентов производителя Изоком. Продукция сертифицирована для применения на территории Российской Федерации и стран ЕАЭС.
