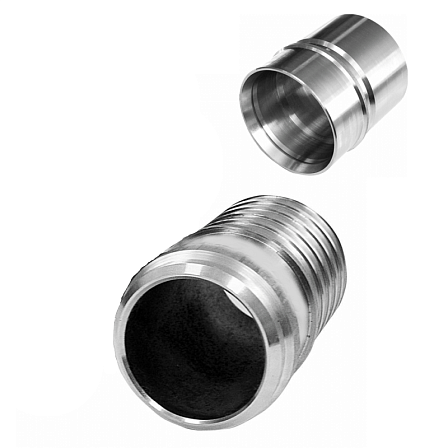

Пресс-фитинг нержавеющий Изоком 101,0х6,5 -1,0 A-PEX, под сварку, в комплекте с гильзой
- Описание
- Характеристики
- Документация
Технические характеристики и параметры:
-
Бренд: Изоком
-
Типоразмер сопрягаемой трубы: 101,0 мм (наружный диаметр).
-
Толщина стенки полимерного слоя: 6,5 мм.
-
Материал корпуса: Сталь коррозионностойкая (нержавеющая) высоколегированная.
-
Материал напрессовочного кольца (гильзы): Сталь нержавеющая.
-
Метод монтажа: Комбинированный (сварка встык + аксиальная напрессовка).
-
Соответствие стандарту: ТУ 22.21.29-001-591570687-2022.
Конструктивное исполнение и материаловедение:

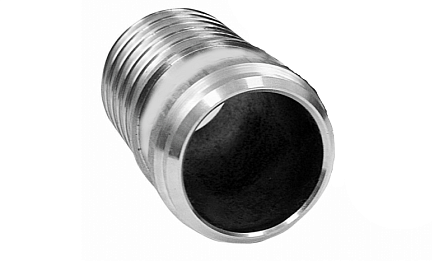

Пресс-фитинг нержавеющий Изоком 101,0х6,5 спроектирован как монолитное металлическое изделие, разделенное на два функциональных участка. Первая зона — аксиальный штуцер (хвостовик) с гребенчатым профилем. Кольцевые насечки (упоры) имеют специально рассчитанную геометрию, которая обеспечивает надежную фиксацию полимерной стенки трубы после осевой запрессовки. Вторая зона — патрубок под сварку с подготовленной кромкой (обработанной фаской), что позволяет выполнять соединение со стальными элементами методом электродуговой, газовой или аргонодуговой сварки.
Комплектация «фитинг плюс гильза» обеспечивает полную готовность узла к выполнению монтажных работ. Надвижная гильза изготовлена из нержавеющей стали, что гарантирует сохранение радиального прижимного усилия в течение всего периода эксплуатации. Использование нержавеющей стали в конструкции корпуса и гильзы исключает электрохимическую коррозию в местах контакта с другими металлами и обеспечивает высокую химическую инертность к транспортируемым жидкостям. Материал не подвержен питтинговой коррозии и устойчив к воздействию агрессивных компонентов теплоносителя.
Технологические принципы функционирования и монтажа:
Создание переходного узла «полимер — металл» осуществляется в строгой последовательности для исключения термической деструкции полиэтилена. Алгоритм монтажа:
-
Сварочное присоединение: Первоначально производится сварка стальной части фитинга со стальным трубопроводом. Сварочный шов выполняется в соответствии с ГОСТ для сварки коррозионностойких сталей. После завершения сварки корпус фитинга должен полностью остыть до температуры окружающей среды.
-
Аксиальная запрессовка: Процесс базируется на использовании молекулярной памяти материала A-PEX. На трубу 101,0х6,5 предварительно надевается нержавеющая гильза из комплекта. Конец трубы радиально расширяется (экспандируется) специализированным расширителем, после чего в него вставляется штуцер фитинга. С помощью аксиального пресс-инструмента гильза надвигается на соединение до упора в буртик.
В ходе запрессовки стенка трубы толщиной 6,5 мм компрессионно зажимается между жесткой внутренней поверхностью гильзы и гребенчатым рельефом штуцера. Полимер заполняет впадины фитинга, формируя герметичное «лабиринтное» уплотнение без применения резиновых прокладок и эластомеров.
Область применения и эксплуатационные возможности:
Пресс-фитинг нержавеющий Изоком 101,0х6,5 -1,0 A-PEX, под сварку применяется в:
-
Магистральных тепловых сетях (при переходе с гибких труб в ППУ-изоляции на стальную арматуру в тепловых камерах).
-
Системах водоснабжения (ГВС и ХВС) для подключения измерительных приборов и запорных узлов.
Требования к качеству и условия хранения:
Монтаж пресс-фитинга должен производиться исключительно специализированным аксиальным прессом, откалиброванным под диаметр 101,0 мм. Перед началом работ обязателен визуальный контроль штуцеров и сварного конца на отсутствие механических повреждений (вмятин, задиров) и загрязнений (масла, песка). Изделие должно применяться только с трубами, имеющими соответствующие параметры (SDR) и толщину стенки 6,5 мм.
Транспортировка и хранение осуществляются в заводской упаковке, защищающей внутренние полости от загрязнения и влаги. Нержавеющая сталь предотвращает зарастание внутреннего сечения и сохраняет гидравлические характеристики системы. Экологическая безопасность материалов позволяет использовать данный фитинг в системах подачи питьевой воды. Продукция соответствует ТУ 22.21.29-001-591570687-2022.
