Пресс-фитинг нержавеющий Изоком 116,0х6,8 -1,0 A-PEX, под сварку, в комплекте с гильзой
- Описание
- Характеристики
- Документация Аналогичные товары
Основные технические параметры и характеристики:
-
Бренд производителя: Изоком
-
Типоразмер сопрягаемой трубы (OD): 116,0 мм.
-
Толщина стенки полимерного слоя (s): 6,8 мм.
-
Материал корпуса: Сталь коррозионностойкая (нержавеющая) высоколегированная.
-
Материал комплектной гильзы: Нержавеющая сталь.
-
Метод присоединения: Комбинированный (сварка встык + аксиальная запрессовка).
-
Нормативный документ: ТУ 22.21.29-001-591570687-2022.
Конструктивное исполнение и материаловедение:

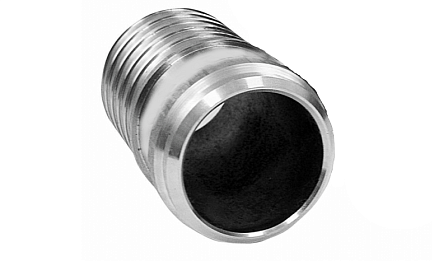

Пресс-фитинг нержавеющий Изоком 116,0х6,8 выполнен в виде монолитного стального корпуса, функционально разделенного на две части. Первая часть — это присоединительный штуцер (хвостовик) с нанесенным гребенчатым профилем (упорными кольцевыми насечками). Геометрия профиля рассчитана на создание максимального механического зацепления с внутренним слоем трубы 116,0х6,8 после завершения цикла аксиальной напрессовки. Вторая часть — патрубок под сварку с подготовленной кромкой (снятой фаской), что позволяет производить стыковку со стальной трубой методом электродуговой или газовой сварки.

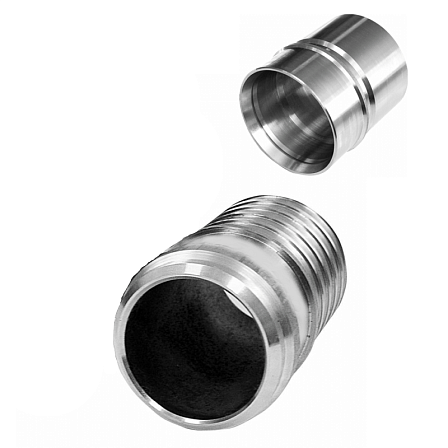

Комплектная гильза надвижная нержавеющая изготовлена из того же сплава, что и корпус. Она имеет строго выверенные геометрические допуски, обеспечивающие расчетный коэффициент радиального сжатия полимерного материала. Использование нержавеющей стали гарантирует высокую механическую прочность, химическую инертность к транспортируемым средам (вода, антифризы на базе гликолей) и устойчивость к точечной (питтинговой) коррозии.
Технологические принципы монтажа и функционирования:
Соединение «полимер — металл» реализуется в строгой последовательности для предотвращения термического повреждения трубы A-PEX:
-
Сварочный этап: Сначала выполняется сварка стального конца фитинга со стальной магистралью. Сварной шов должен соответствовать ГОСТ на сварные соединения. Только после полного остывания металлического корпуса разрешается приступать к монтажу полимерной трубы.
-
Аксиальный этап: Базируется на физико-механическом свойстве молекулярной памяти материала A-PEX. На трубу надевается нержавеющая гильза. Конец трубы расширяется (экспандируется) специальным инструментом. В расширенное отверстие вставляется штуцер фитинга, после чего гильза надвигается на соединение с помощью аксиального пресс-инструмента до упора в буртик.
Область применения и эксплуатационные возможности:
Пресс-фитинг нержавеющий Изоком 116,0х6,8 -1,0 A-PEX, под сварку применяется в:
-
Магистральных тепловых сетях: При переходе с гибких предизолированных труб (ППУ-изоляция) на стальные узлы в тепловых камерах и подвалах.
-
Системах ГВС и ХВС: Для интеграции полимерных стояков в металлические распределительные узлы.
Требования к качеству и условия хранения:
Продукция соответствует ТУ 22.21.29-001-591570687-2022. Перед началом работ необходим визуальный контроль рабочих поверхностей на отсутствие вмятин, задиров и инородных включений. Фитинг должен применяться только с трубами, имеющими соответствующие геометрические параметры (SDR) и толщину стенки 6,8 мм.
Транспортировка и хранение осуществляются в заводской упаковке, защищающей внутренние полости от загрязнения и влаги. Нержавеющая сталь изделия предотвращает зарастание внутреннего сечения и сохраняет гидравлические характеристики системы (минимальный коэффициент шероховатости). Фитинг устойчив к линейным расширениям, вибрационным нагрузкам и гидравлическим ударам в пределах PN 10. Экологическая безопасность материалов позволяет использовать данный узел в системах подачи питьевой воды. Сформированное соединение является необслуживаемым и может быть замоноличено или проложено в грунте в составе теплоизоляционного кожуха.
