Пресс-фитинг нержавеющий Изоком 127,0х7,1 -1,0 A-PEX, под сварку, в комплекте с гильзой
- Описание
- Характеристики
- Документация Аналогичные товары
Основные технические параметры и характеристики:
-
Бренд: Изоком
-
Типоразмер сопрягаемой трубы: 127,0 мм (наружный диаметр).
-
Толщина стенки полимерного слоя: 7,1 мм.
-
Материал корпуса: Сталь коррозионностойкая (нержавеющая) марки AISI 304 или аналог по ГОСТ.
-
Материал гильзы: Нержавеющая сталь.
-
Метод присоединения: Комбинированный (сварка встык + осевая напрессовка).
-
Нормативный документ: ТУ 22.21.29-001-591570687-2022.
Конструктивное исполнение и материаловедение:

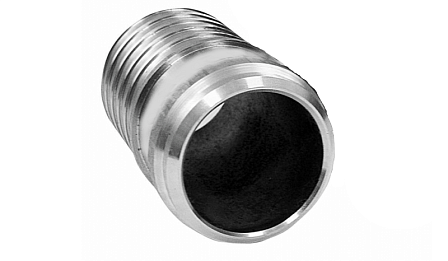

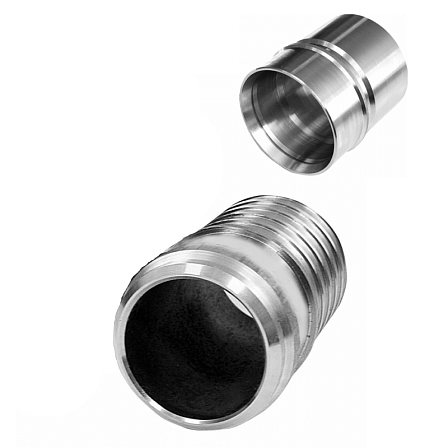

Пресс-фитинг нержавеющий Изоком 127,0х7,1 выполнен в виде монолитного корпуса, разделенного на две функциональные зоны. Первая зона — хвостовик (штуцер) с кольцевыми упорными насечками (гребенчатым профилем), предназначенный для фиксации трубы A-PEX методом аксиального прессования. Геометрия гребенки рассчитана на равномерное распределение радиального давления, создаваемого напрессовочной гильзой. Вторая зона — патрубок под сварку с подготовленной кромкой (фаской), что позволяет производить соединение со стальной трубой методом электродуговой или аргонодуговой сварки.
Использование нержавеющей стали обеспечивает изделию высокую коррозионную стойкость, механическую прочность и химическую нейтральность к транспортируемым средам (вода, гликолевые смеси). Материал устойчив к воздействию агрессивных компонентов грунта при бесканальной прокладке и не подвержен децинкификации или межкристаллитной коррозии в условиях высоких температур теплоносителя.
Технологические принципы функционирования и монтажа:
Создание узла соединения «полимер — металл» осуществляется в строгой технологической последовательности. Первоначально выполняется сварочное соединение стального конца фитинга с ответной частью стального трубопровода. Это необходимо для предотвращения термической деградации полимерной трубы от воздействия сварочной дуги. После остывания металла производится аксиальная запрессовка полимерной части.
Процесс напрессовки базируется на использовании молекулярной памяти материала A-PEX. На полимерную трубу 127,0х7,1 предварительно надевается нержавеющая гильза из комплекта. Конец трубы расширяется (экспандируется) специализированным расширителем, в него вводится штуцер фитинга, после чего гильза надвигается на соединение с помощью аксиального пресса. В результате стенка трубы толщиной 7,1 мм компрессионно зажимается между гильзой и гребенчатым профилем штуцера, формируя герметичное «лабиринтное» уплотнение.
Область применения и эксплуатационные возможности:
Пресс-фитинг нержавеющий Изоком 127,0х7,1 -1,0 A-PEX, под сварку применяется в следующих областях:
-
Теплоснабжение и отопление: Переходы с гибких труб в ППУ-изоляции на стальные магистрали в тепловых камерах, подвальных помещениях и котельных.
-
Водоснабжение (ГВС и ХВС): Подключение распределительных узлов, насосных станций и водомерных групп.
Требования к качеству и условия хранения:
Изделие соответствует регламентам ТУ 22.21.29-001-591570687-2022. Перед началом монтажных работ обязателен визуальный контроль штуцеров на отсутствие задиров, вмятин и загрязнений, способных нарушить герметичность. Сварной шов должен выполняться квалифицированным персоналом с соблюдением стандартов сварки нержавеющих сталей.
Хранение пресс-фитингов Изоком должно осуществляться в заводской упаковке в закрытых помещениях, исключающих механическое воздействие и контакт с агрессивными химикатами. Комплект (фитинг и гильза) калиброван для обеспечения расчетного коэффициента сжатия, что гарантирует сохранение пропускной способности системы и устойчивость к гидроударам. Нержавеющая сталь предотвращает зарастание внутреннего сечения узла известковыми отложениями, сохраняя гидравлические характеристики трубопровода в течение всего периода эксплуатации. Экологическая безопасность материалов позволяет использовать данный фитинг в системах подачи питьевой воды.
