Пресс-фитинг нержавеющий Изоком 144,0х7,5 -1,0 A-PEX, под сварку, в комплекте с гильзой
- Описание
- Характеристики
- Документация
Технические характеристики и основные параметры:
-
Торговая марка: Изоком
-
Типоразмер сопрягаемой трубы (OD): 144,0 мм.
-
Толщина стенки трубы (s): 7,5 мм.
-
Материал корпуса и гильзы: Сталь коррозионностойкая (нержавеющая), высоколегированная.
-
Тип полимерного трубопровода: Сшитый полиэтилен (A-PEX / PE-Xa).
-
Метод монтажа: Осевая напрессовка (аксиальный пресс) с одной стороны и электродуговая/газовая сварка с другой.
-

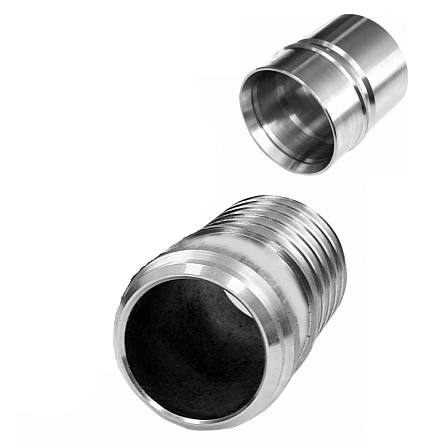

Комплектация: Фитинг + гильза надвижная нержавеющая.
Конструктивное исполнение и материаловедение:
Пресс-фитинг нержавеющий Изоком 144,0х7,5 изготавливается из нержавеющей стали, обладающей аустенитной структурой и высокой сопротивляемостью к межкристаллитной и точечной коррозии. Выбор материала обусловлен необходимостью обеспечения долговечности узла в условиях контакта с теплоносителем и агрессивными внешними факторами. Изделие состоит из двух функциональных зон:
-

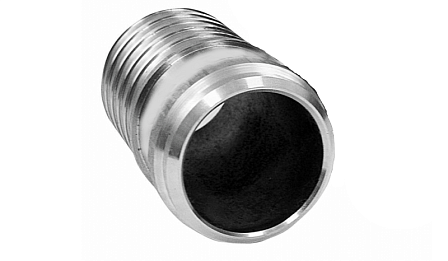

Аксиальный штуцер (хвостовик): Имеет цилиндрическую форму с нанесенным гребенчатым профилем (кольцевыми упорами). Геометрия насечек рассчитана на создание максимального механического зацепления с внутренним слоем трубы A-PEX 144,0х7,5.
-
Сварочный наконечник: Представляет собой гладкостенный патрубок с обработанной под сварку кромкой (фаской). Толщина стенки стальной части фитинга согласована с параметрами стальных труб соответствующего диаметра для обеспечения качественного сварного шва.
Нержавеющая гильза, поставляемая в комплекте, имеет калиброванный внутренний диаметр, соответствующий наружному диаметру трубы 144 мм, и толщину стенки, достаточную для обеспечения расчетного радиального давления при запрессовке.
Технологические принципы монтажа и функционирования:
Формирование неразъемного соединения происходит в два этапа:
-
Этап 1 (Сварка): Сварочный конец фитинга стыкуется со стальным участком трубопровода. Сварка выполняется до окончательного присоединения полимерной трубы, чтобы исключить термическое повреждение сшитого полиэтилена. В случае необходимости выполнения сварочных работ после сборки полимерной части требуются специальные меры по охлаждению корпуса фитинга.
-
Этап 2 (Аксиальная напрессовка): Основан на физическом свойстве молекулярной памяти материала A-PEX. На трубу предварительно надевается нержавеющая гильза. Конец трубы радиально расширяется экспандером, в него вставляется штуцер фитинга. После этого гильза надвигается на штуцер с помощью аксиального пресс-инструмента.
Стенка трубы 7,5 мм компрессионно зажимается между гильзой и гребенкой фитинга. Полимер заполняет впадины штуцера, создавая герметичное «лабиринтное» уплотнение без использования эластомерных прокладок.
Область применения и эксплуатационные возможности:
Пресс-фитинг нержавеющий Изоком 144,0х7,5 -1,0 A-PEX, под сварку применяется в:
-
Магистральных тепловых сетях: При переходе с гибких полимерных теплоизолированных труб (ППУ-изоляция) на стальные узлы в тепловых камерах или котельных.
-
Системах горячего и холодного водоснабжения: Для подключения оборудования, запорной арматуры и приборов учета.
Требования к качеству, транспортировке и хранению:
Монтаж должен производиться исключительно специализированным инструментом аксиального типа, откалиброванным под диаметр 144,0 мм. Перед установкой необходим визуальный контроль поверхности штуцеров и сварочного патрубка на отсутствие механических повреждений (вмятин, глубоких задиров) и загрязнений (масла, песка). Изделие должно применяться только с трубами Изоком (или аналогами), имеющими соответствующие геометрические параметры (SDR) и толщину стенки 7,5 мм.
Хранение продукции осуществляется в заводской упаковке в условиях, исключающих механическую деформацию корпусов и контакт с химически агрессивными средами. Фитинг полностью соответствует требованиям безопасности для напорных систем и обеспечивает высокую механическую прочность узла на разрыв. Использование нержавеющей стали предотвращает зарастание внутреннего сечения и сохраняет гидравлические характеристики системы в течение всего периода эксплуатации. Продукция соответствует ТУ 22.21.29-001-591570687-2022.
