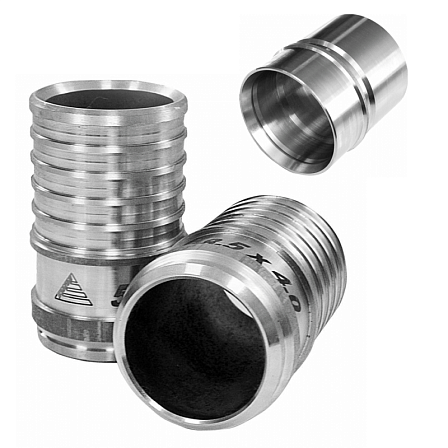

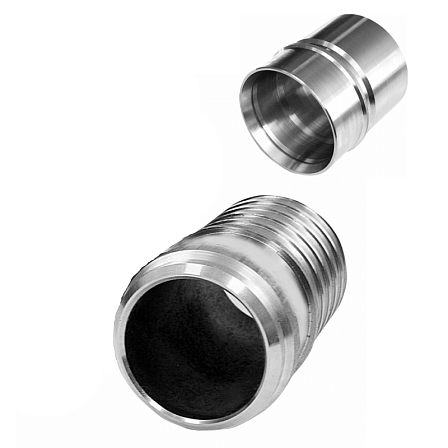

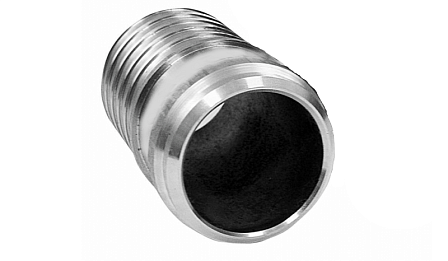

Пресс-фитинг стальной Изоком 127,0х7,1 -1,0 A-PE-X, под сварку, в комплекте с гильзой, с буртом
- Описание
- Характеристики
- Документация Аналогичные товары
Технические характеристики:
Наружный диаметр: 127,0 мм (±0,45 мм)
Толщина стенки: 7,1 мм (±0,25 мм)
Материал корпуса: сталь
Тип соединения: комбинированное (прессовое + сварное)
Комплектация: стальная пресс-гильза, фланцевый бурт
Технология монтажа
Последовательность установки:
Подготовка трубы (калибровка, зачистка торца)
Установка гильзы на трубу
Фиксация фитинга с контролем глубины посадки
Прессование гидравлическим инструментом (усилие 70-85 кН)
Сварка встык (рекомендуемый ток 110-130 А)
Области применения
Основные сферы использования:
Магистральные трубопроводы
Системы отопления
Промышленные коммуникации
Водораспределительные сети
Технологические линии
Требования к монтажу
Критические параметры:
Требуемое усилие прессования: 75±5 кН
Глубина посадки: 22±1 мм
Зазор под сварку: 1,5-2,0 мм
Угол скоса кромки: 30±5°
Температура окружающей среды при монтаже: не ниже -10°C.
Эксплуатационные требования
Регламент обслуживания:
Визуальный осмотр: ежеквартально
Гидроиспытания: ежегодно
Проверка соединений: при изменении рабочих параметров
Замена уплотнений: при снижении эластичности на 30%
Ограничения по применению
Запрещено использовать:
Для транспортировки агрессивных сред
При давлении свыше 1,6 МПа
В системах с пульсирующим давлением
При температуре ниже -25°C
Инструменты для монтажа
Необходимое оборудование:
Пресс-клещи Rems EcoPress
Труборез для стальных труб
Калибратор Virax
Сварочный аппарат MMA/TIG
Пресс-фитинг стальной Изоком 127,0х7,1 -1,0 A-PE-X представляет собой надежное решение для трубопроводных систем, требующих комбинированного типа соединения. Технические параметры изделия соответствуют современным стандартам трубопроводной арматуры.
