Главная \ Трубы и фитинги \ Фитинги для труб \ Фитинги для изолированных труб \ Отвод 90 градусов Изоком 40,0х2,8- 1,0 A-PE-X, пресс

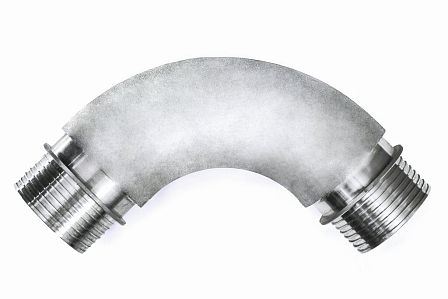

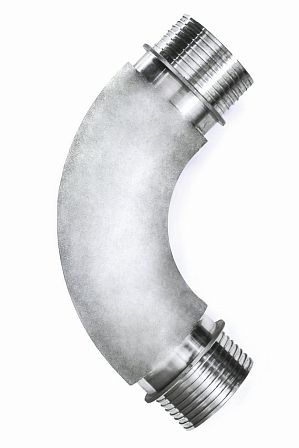

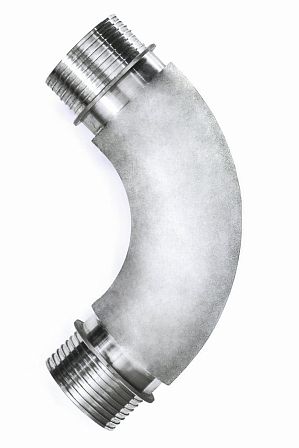

Отвод 90 градусов Изоком 40,0х2,8- 1,0 A-PE-X, пресс

АРТ: 00774981

Отвод 90 градусов Изоком 40,0х2,8- 1,0 A-PE-X, пресс

АРТ: 00774981

Краткие характеристики

Все характеристики

Страна производства

БЕЛАРУСЬ

Класс товара

Промышленные

Область применения

Водоснабжение / Отопление / Холодоснабжение

Количество в упаковке

1шт

9 666 ₽

Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.

В корзину В сравнение

Описание
Характеристики
Документация

Аналогичные товары

Описание

Отвод 90 градусов Изоком 40,0х2,8- 1,0 A-PE-X, пресс, артикул АКС-УТ-00774981 — это жесткая угловая фасонная деталь, предназначенная для изменения направления трубопроводных линий под прямым углом. Данный соединительный элемент спроектирован для эксплуатации в составе напорных систем. Конструкция детали калибрована под трубы с наружным диаметром 40,0 мм и толщиной стенки 2,8 мм, что соответствует расчетным параметрам для работы. Соединение формируется методом осевой напрессовки, образуя неразборный монолитный узел.

Технические параметры и спецификации:

Производитель: Изоком

Типоразмер сопрягаемой трубы (OD): 40,0 мм.

Толщина стенки присоединяемой трубы: 2,8 мм.

Угол поворота: 90 градусов.

Метод монтажа: Аксиальный пресс (холодная напрессовка с использованием надвижной гильзы).

Нормативная база: ТУ 22.21.29-001-591570687-2022.

Конструктивное устройство и материаловедение:

Отвод 90 градусов Изоком 40,0х2,8 изготавливается из высокопрочных коррозионностойких сплавов (преимущественно специализированной латуни или легированных металлов), характеризующихся устойчивостью к вымыванию цинка и отсутствием склонности к образованию микротрещин при длительных термических нагрузках. Фитинг представляет собой цельнолитой или горячепрессованный корпус с двумя рабочими штуцерами (хвостовиками).

На наружную поверхность штуцеров нанесена система кольцевых упоров (гребенчатый профиль) с особым сечением зубцов. Данная конфигурация обеспечивает механическую фиксацию стенки трубы толщиной 2,8 мм и предотвращает продольный сдвиг под воздействием внутреннего гидравлического давления или линейного расширения полимера. Внутренний радиус изгиба отвода оптимизирован для ламинарного течения жидкости, что минимизирует коэффициент местного гидравлического сопротивления и снижает потери напора на участке поворота.

Технология монтажа и физика аксиального соединения:

Формирование герметичного узла с применением отвода Изоком 40,0х2,8 базируется на физико-механическом свойстве молекулярной памяти сшитого полиэтилена (A-PE-X) — способности материала возвращаться к первоначальной форме после принудительного расширения. Технологический цикл монтажа включает следующие этапы:

Установка надвижных гильз (фиксирующих колец) соответствующего типоразмера на концы труб.

Радиальное расширение (экспандирование) среза трубы с помощью специализированного расширителя с насадкой диаметром 40 мм.

Ввод штуцера отвода в расширенное отверстие трубы до ограничительного буртика на корпусе фитинга.

Принудительное осевое перемещение (напрессовка) гильзы на штуцер с использованием аксиального прессового инструмента (ручного, аккумуляторного или гидравлического).

В ходе запрессовки материал трубы плотно прижимается к рельефу штуцера, заполняя впадины гребенчатого профиля. Герметичность системы достигается за счет контакта «металл-полимер» без использования резиновых уплотнительных колец или прокладок. Это устраняет риск протечек, связанных с термической деградацией или механическим износом сторонних эластомеров.

Область применения и эксплуатационные возможности:

Отвод 90 градусов Изоком 40,0х2,8- 1,0 A-PE-X, пресс предназначен для комплектации:

Систем горячего и холодного водоснабжения (ГВС и ХВС): Монтаж стояков и распределительных магистралей в жилых и административных зданиях.

Отопительных сетей: Соединение трубопроводов радиаторного отопления и систем теплоснабжения.

Требования к монтажу, хранению и контролю качества:

Монтаж отвода должен производиться исключительно специализированным инструментом аксиального типа, откалиброванным под диаметр 40,0 мм. Перед началом работ обязателен визуальный контроль поверхности штуцеров на отсутствие инородных частиц, глубоких царапин, вмятин и задиров. Фитинг должен применяться только с трубами Изоком (или аналогами), имеющими соответствующие геометрические параметры (SDR) и толщину стенки 2,8 мм, для обеспечения требуемого коэффициента сжатия.

Хранение продукции осуществляется в сухих помещениях в заводской упаковке, исключающей механическую деформацию корпусов и контакт с агрессивными химическими веществами. Отвод Изоком 40,0х2,8 экологически нейтрален, не выделяет токсичных соединений в рабочую среду и устойчив к гидравлическим ударам в пределах установленных норм PN 10. Изделие соответствует требованиям ТУ 22.21.29-001-591570687-2022 и проходит контроль качества на производстве. Гладкая внутренняя поверхность канала препятствует накоплению известковых отложений, сохраняя пропускную способность системы в течение всего периода эксплуатации.
