Отвод 90 градусов Изоком 47,7х3,6- 1,0 A-PE-X, пресс
- Описание
- Характеристики
- Документация Аналогичные товары
Технические характеристики и рабочие параметры:
-
Производитель: Изоком
-
Номинальный диаметр сопрягаемой трубы (OD): 47,7 мм.
-
Толщина стенки присоединяемой трубы: 3,6 мм.
-
Угол изменения направления: 90°.
-
Метод фиксации: Аксиальная запрессовка (пресс-метод с использованием подвижной гильзы).
-
Нормативный документ: ТУ 22.21.29-001-591570687-2022.
Конструктивное исполнение и материаловедение:

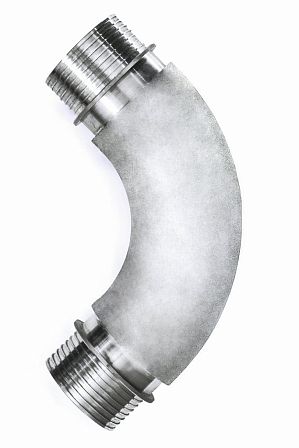

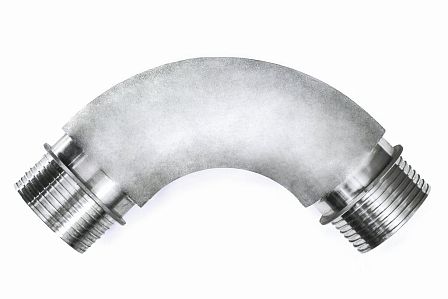

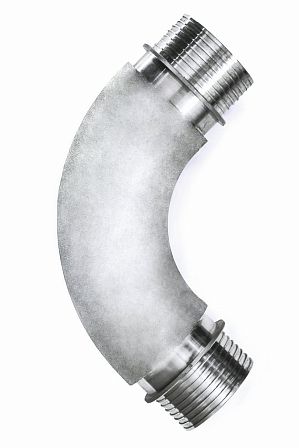

Отвод 90 градусов Изоком 47,7х3,6 изготавливается из высокопрочных коррозионностойких металлических сплавов, обладающих устойчивостью к децинкификации и электрохимической эрозии. Корпус изделия представляет собой монолитную фасонную деталь с двумя симметричными штуцерами (хвостовиками). На наружной поверхности штуцеров выполнена многоступенчатая система упорных кольцевых выступов (гребенчатый профиль). Геометрия данных выступов рассчитана на обеспечение максимального коэффициента механического сцепления с внутренним слоем сшитого полиэтилена после завершения цикла напрессовки.
Внутренняя полость фитинга имеет плавный радиус изгиба. Данная конструктивная особенность направлена на минимизацию коэффициента местного гидравлического сопротивления, что предотвращает возникновение зон турбулентности и значительное падение давления на участке поворота. Толщина стенок корпуса рассчитана на компенсацию динамических нагрузок, вибраций и продольных усилий, возникающих при тепловом расширении полимерного трубопровода.
Технология формирования неразъемного соединения:
Монтаж отвода Изоком 47,7х3,6 базируется на физико-механическом свойстве молекулярной памяти материала A-PE-X — способности трубы возвращаться к исходной форме после механического расширения. Технологический регламент формирования герметичного узла включает следующие этапы:
-
Размещение на концах труб надвижных фиксирующих гильз (нержавеющих или латунных) соответствующего типоразмера.
-
Радиальное расширение торцевых участков труб с помощью специализированного гидравлического или аккумуляторного экспандера с насадкой диаметром 47,7 мм.
-
Введение штуцеров отвода в расширенные полости труб до ограничительного упора на корпусе фитинга.
-
Принудительное осевое перемещение (напрессовка) гильз на штуцеры с помощью аксиального прессового инструмента.
В процессе запрессовки стенка трубы толщиной 3,6 мм подвергается компрессионному сжатию между жесткой внутренней поверхностью гильзы и профилированным хвостовиком фитинга. Полимерный материал заполняет впадины гребенчатого рельефа штуцера, формируя герметичное «лабиринтное» уплотнение. Отсутствие эластомерных колец (резиновых прокладок) повышает общую эксплуатационную надежность системы, исключая риск протечки по причине термической деградации, высыхания или механического износа уплотнительных элементов.
Область применения и эксплуатационные свойства:
Отвод 90 градусов Изоком 47,7х3,6- 1,0 A-PE-X, пресс предназначен для эксплуатации в составе:
-
Магистральных тепловых сетей и распределительных контуров систем отопления.
-
Сетей горячего и холодного хозяйственно-питьевого водоснабжения (ГВС и ХВС) промышленного и гражданского назначения.
Требования к монтажу, транспортировке и хранению:
Установка отвода должна производиться исключительно специализированным инструментом аксиального типа, откалиброванным под диаметр 47,7 мм. Перед началом монтажных работ необходим визуальный контроль рабочих поверхностей на отсутствие механических повреждений (вмятин, глубоких задиров) и инородных частиц. Изделие должно применяться только с трубами, имеющими соответствующие геометрические параметры (толщина стенки 3,6 мм), что критично для обеспечения расчетного коэффициента сжатия в узле.
Транспортировка и хранение осуществляются в заводской упаковке, защищающей внутренние полости от загрязнения и влаги. Изделие экологически безопасно, не оказывает влияния на химический и органолептический состав питьевой воды. Отвод устойчив к вибрационным нагрузкам и сохраняет гидравлическую целостность инженерной сети в течение всего периода эксплуатации. Продукция полностью соответствует требованиям ТУ 22.21.29-001-591570687-2022 и стандартам безопасности для напорных систем.
