Отвод 90 градусов Изоком 69,5х4,6- 1,0 A-PE-X, пресс
- Описание
- Характеристики
- Документация Аналогичные товары
Технические характеристики и параметры изделия:
-
Производитель (Бренд): Изоком
-
Номинальный диаметр трубы: 69,5 мм.
-
Толщина стенки трубы: 4,6 мм.
-
Угол поворота: 90 градусов.
-
Тип монтажного узла: Аксиальный пресс (напрессовка с подвижной гильзой).
-
Нормативный регламент: ТУ 22.21.29-001-591570687-2022.
Конструктивное исполнение и физико-химические свойства:

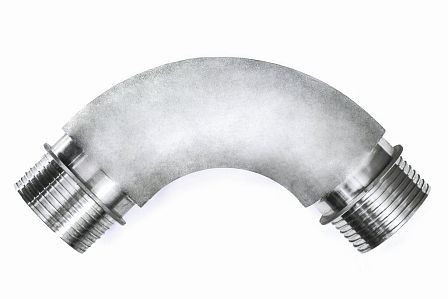

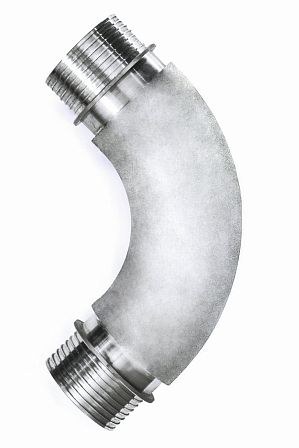

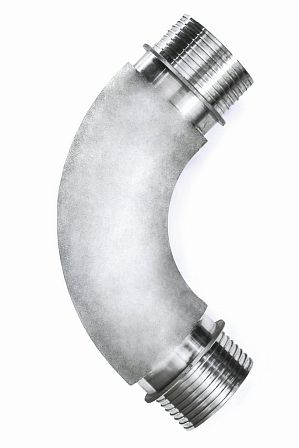

Отвод 90 градусов Изоком 69,5х4,6 изготавливается из высокопрочных коррозионностойких сплавов, устойчивых к вымыванию цинка и межкристаллитной коррозии. Изделие представляет собой монолитный корпус с углом изгиба 90°, снабженный двумя присоединительными штуцерами (хвостовиками). На наружной поверхности штуцеров выполнена многоступенчатая система упорных кольцевых выступов (гребенчатый профиль), геометрия которых оптимизирована для создания максимального механического зацепления с внутренним слоем трубы.
Внутреннее сечение отвода спроектировано таким образом, чтобы радиус изгиба обеспечивал ламинарное движение потока, снижая коэффициент локального гидравлического сопротивления
Технология монтажа и функциональный принцип:
Формирование герметичного соединения с использованием отвода Изоком 69,5х4,6 базируется на физико-механическом свойстве молекулярной памяти сшитого полиэтилена (способности материала возвращаться к исходной форме после расширения). Технологический процесс включает:
-
Размещение на концах труб надвижных фиксирующих гильз соответствующего типоразмера.
-
Радиальное расширение торцов труб специализированным гидравлическим инструментом (экспандером) с насадкой диаметром 69,5 мм.
-
Введение штуцеров отвода в расширенные полости труб до ограничительного буртика.
-
Принудительное осевое перемещение гильз на штуцеры с помощью аксиального пресс-инструмента.
В процессе запрессовки стенка трубы толщиной 4,6 мм подвергается компрессионному воздействию между жесткой внутренней поверхностью гильзы и профилированным хвостовиком фитинга. Материал трубы заполняет впадины гребенчатого рельефа, формируя герметичное «лабиринтное» уплотнение. Отсутствие эластомерных колец (резиновых прокладок) повышает общую надежность системы, исключая риск протечки по причине термической деградации или высыхания резины.
Область применения и эксплуатационные возможности:
Отвод 90 градусов Изоком 69,5х4,6- 1,0 A-PE-X, пресс предназначен для комплектации:
-
Магистральных распределительных сетей отопления и теплоснабжения.
-
Систем холодного и горячего хозяйственно-питьевого водоснабжения (ХВС и ГВС).
Требования к монтажу, транспортировке и контролю качества:
Установка отвода должна производиться исключительно специализированным инструментом аксиального типа, откалиброванным под диаметр 69,5 мм. Перед началом работ необходим визуальный контроль поверхности штуцеров на отсутствие механических повреждений (вмятин, глубоких задиров) и загрязнений. Изделие должно применяться только с трубами, имеющими соответствующие геометрические параметры (69,5х4,6 мм), что критично для обеспечения расчетного коэффициента сжатия в узле.
Хранение продукции осуществляется в заводской упаковке в условиях, исключающих механическую деформацию корпусов и контакт с химически агрессивными средами. Отвод Изоком 69,5х4,6 соответствует стандартам экологической безопасности, не выделяет токсичных веществ в транспортируемую воду и устойчив к линейным термическим расширениям трубопровода. Продукция полностью соответствует требованиям ТУ 22.21.29-001-591570687-2022.
