Отвод 90 градусов Изоком 84,0х6,0- 1,0 A-PE-X, пресс

АРТ: АКС-УТ-00774985

Отвод 90 градусов Изоком 84,0х6,0- 1,0 A-PE-X, пресс

АРТ: АКС-УТ-00774985

Краткие характеристики

Все характеристики

Страна производства

БЕЛАРУСЬ

Класс товара

Промышленные

Область применения

Водоснабжение / Отопление / Холодоснабжение

Количество в упаковке

1шт

Товар не поставляется

Описание
Характеристики
Документация

Аналогичные товары

Описание

Отвод 90 градусов Изоком 84,0х6,0- 1,0 A-PE-X, пресс, артикул АКС-УТ-00774985 является жестким фасонным компонентом трубопроводной арматуры, предназначенным для изменения направления прокладки магистрали под прямым углом. Данное техническое устройство применяется в системах напорных трубопроводов из сшитого полиэтилена для транспортировки воды и теплоносителей. Изделие специально калибровано для стыковки с трубами, имеющими номинальный наружный диаметр 84,0 мм и толщину стенки 6,0 мм.

Технические характеристики и основные параметры:

Торговая марка: Изоком

Типоразмер сопрягаемой трубы: 84,0 мм (внешний диаметр).

Толщина стенки трубы: 6,0 мм.

Угол поворота: 90 градусов.

Тип монтажного соединения: Аксиальный пресс (холодная запрессовка с подвижной гильзой).

Конструктивное устройство и физико-механические свойства:

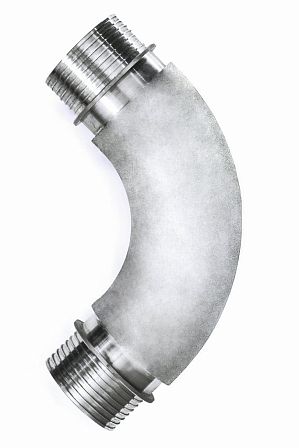

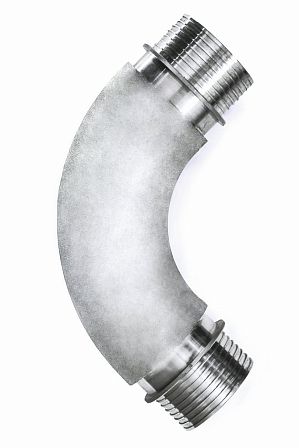

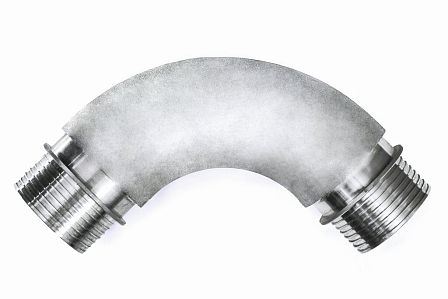

Отвод 90 градусов Изоком 84,0х6,0 изготавливается из высокопрочных коррозионностойких металлических сплавов, обладающих механической стабильностью при температурных колебаниях. Конструкция представляет собой монолитный корпус с плавным радиусом изгиба, снабженный двумя симметричными присоединительными штуцерами. Наружная поверхность штуцеров (хвостовиков) имеет специальный гребенчатый рельеф (кольцевые выступы-упоры). Геометрия этих выступов разработана для обеспечения максимального сцепления с внутренним слоем трубы и предотвращения сползания полимерного материала под воздействием внутреннего давления.

Внутреннее сечение фитинга спроектировано по принципу равнопроходности. Благодаря технологии аксиального соединения, при которой труба расширяется перед монтажом, внутренний диаметр отвода практически совпадает с внутренним диаметром основной трубы. Это минимизирует локальные гидравлические сопротивления, предотвращает падение напора в узле поворота и исключает возникновение турбулентных завихрений. Поверхность внутреннего канала характеризуется низкой шероховатостью, что препятствует накоплению известковых и органических отложений.

Технология формирования соединения и физика процесса:

Монтаж отвода Изоком 84,0х6,0 реализуется методом аксиальной напрессовки, основанным на молекулярной памяти полимера A-PE-X. Процесс создания герметичного узла включает следующие этапы:

Установка надвижных металлических гильз соответствующего диаметра на торцевые участки соединяемых труб.

Радиальное расширение (экспандирование) конца трубы с помощью гидравлического инструмента, оснащенного насадкой под диаметр 84 мм.

Ввод штуцера отвода в расширенную полость трубы до упорного буртика на корпусе фитинга.

Принудительное осевое перемещение (напрессовка) гильзы на штуцер с использованием аксиального пресса.

В ходе запрессовки стенка трубы толщиной 6,0 мм подвергается компрессионному сжатию между жесткой внутренней поверхностью гильзы и профилированным штуцером отвода. Материал трубы заполняет впадины гребенчатого рельефа фитинга, формируя герметичное «лабиринтное» уплотнение. В конструкции отсутствуют резиновые уплотнительные кольца и эластомеры, что исключает риск протечек из-за их старения, температурной деградации или механического разрушения.

Область применения и эксплуатационные регламенты:

Отвод 90 градусов Изоком 84,0х6,0- 1,0 A-PE-X, пресс предназначен для использования в следующих инженерных системах:

Магистральные сети теплоснабжения: Соединение участков распределительных трубопроводов отопления.

Водоснабжение: Монтаж стояков и подводящих веток холодного и горячего водоснабжения (ХВС и ГВС) в жилых и промышленных зданиях.

Требования к монтажу и условия хранения:

Установка отвода должна производиться исключительно специализированным инструментом аксиального типа, откалиброванным под диаметр 84,0 мм. Перед началом работ необходим визуальный контроль поверхности штуцеров на отсутствие механических повреждений (вмятин, глубоких задиров) и инородных частиц. Изделие должно применяться только с трубами, имеющими соответствующие параметры (SDR) и толщину стенки 6,0 мм, для обеспечения требуемого коэффициента сжатия.

Транспортировка и хранение продукции осуществляются в заводской упаковке в условиях, исключающих механическую деформацию корпусов и воздействие химически агрессивных сред. Отвод Изоком 84,0х6,0 соответствует стандартам экологической безопасности, не выделяет токсичных веществ в рабочую среду и устойчив к вибрационным нагрузкам, характерным для работы насосного оборудования. Изделие обеспечивает сохранение гидравлической целостности системы при гидроударах в пределах установленных норм PN. Продукци соответствует ТУ 22.21.29-001-591570687-2022.
