Главная \ Трубы и фитинги \ Фитинги для труб \ Фитинги для изолированных труб \ Отвод 90 градусов Изоком 101,0х6,5- 1,0 A-PE-X, пресс

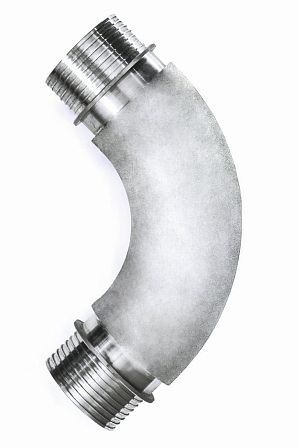

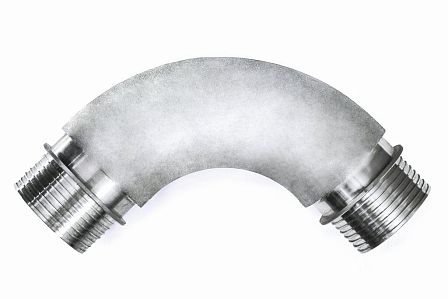

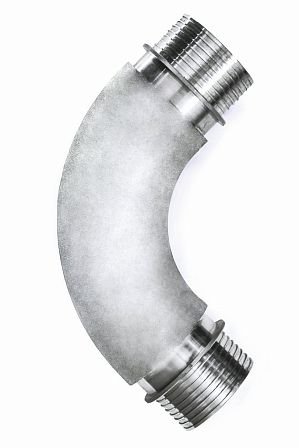

Отвод 90 градусов Изоком 101,0х6,5- 1,0 A-PE-X, пресс

АРТ: АКС-УТ-00774986

Отвод 90 градусов Изоком 101,0х6,5- 1,0 A-PE-X, пресс

АРТ: АКС-УТ-00774986

Краткие характеристики

Все характеристики

Страна производства

БЕЛАРУСЬ

Класс товара

Промышленные

Область применения

Водоснабжение / Отопление / Холодоснабжение

Количество в упаковке

1шт

Товар не поставляется

Описание
Характеристики
Документация

Аналогичные товары

Описание

Отвод 90 градусов Изоком 101,0х6,5- 1,0 A-PE-X, пресс, артикул АКС-УТ-00774986 представляет собой специализированную фасонную деталь трубопроводной арматуры, предназначенную для изменения направления магистральной линии под прямым углом (90°). Конструкция фитинга оптимизирована для сопряжения с трубами, имеющими номинальный внешний диаметр 101,0 мм и толщину стенки 6,5 мм.

Технические характеристики и эксплуатационные параметры:

Тип изделия: Отвод (колено) 90 градусов.

Производитель: Изоком.

Геометрические параметры: 101,0 мм (наружный диаметр) х 6,5 мм (толщина стенки).

Угол поворота: 90 градусов.

Тип монтажного соединения: Аксиальный пресс (холодная осевая напрессовка).

Конструктивное исполнение и материаловедение:

Отвод 90 градусов Изоком 101,0х6,5 изготавливается из высокопрочных металлических сплавов, обладающих повышенной устойчивостью к коррозионным процессам и вымыванию цинка. Корпус изделия представляет собой монолитную фасонную часть с двумя присоединительными штуцерами цилиндрической формы. На внешнюю поверхность штуцеров нанесен гребенчатый профиль (упорные кольцевые выступы), геометрия которых специально рассчитана для обеспечения максимальной фиксации полимерного материала трубы.

Внутреннее сечение отвода выполнено с учетом гидравлических требований: радиус изгиба обеспечивает плавный поворот потока, что минимизирует коэффициент локального гидравлического сопротивления. Поверхность внутреннего канала характеризуется низкой шероховатостью, что препятствует накоплению отложений и сохраняет расчетную пропускную способность узла в течение всего срока эксплуатации.

Технология формирования соединения и физика процесса:

Монтаж отвода Изоком 101,0х6,5 осуществляется методом аксиальной запрессовки, который базируется на физическом свойстве молекулярной памяти сшитого полиэтилена (эффект обратной усадки). Технологический цикл включает следующие этапы:

Установка надвижных гильз (фиксирующих колец) соответствующего диаметра на торцы труб.

Радиальное расширение (экспандирование) конца трубы с помощью гидравлического расширительного инструмента с насадкой диаметром 101 мм.

Ввод штуцера отвода в расширенное отверстие трубы до ограничительного буртика на корпусе фитинга.

Принудительное осевое перемещение (напрессовка) гильзы на штуцер с использованием аксиального пресс-инструмента.

В процессе запрессовки стенка трубы толщиной 6,5 мм подвергается компрессионному сжатию между жесткой внутренней поверхностью гильзы и профилированным штуцером отвода. Полимер заполняет межкольцевые впадины фитинга, формируя герметичное неразборное соединение. Использование эластомерных уплотнительных прокладок в конструкции не предусмотрено, что повышает надежность узла, исключая протечки по причине старения или температурной деградации резины.

Область применения и эксплуатационные свойства:

Отвод 90 градусов Изоком 101,0х6,5- 1,0 A-PE-X, пресс предназначен для использования в следующих инженерных сетях:

Магистральные тепловые сети: Линейные узлы систем централизованного теплоснабжения.

Системы горячего и холодного водоснабжения (ГВС и ХВС): Монтаж стояков и распределительных линий в гражданских и промышленных зданиях.

Предварительно изолированные трубопроводы: Применение в качестве соединительного элемента в составе труб в пенополиуретановой (ППУ) изоляции для подземной прокладки.

Технологические линии: Транспортировка жидких сред, нейтральных к материалам фитинга.

Нормативные требования к монтажу и хранению:

Установка отвода должна производиться исключительно специализированным инструментом аксиального типа, откалиброванным под диаметр 101,0 мм. Перед началом монтажных работ необходим визуальный контроль поверхности штуцеров на отсутствие механических повреждений (вмятин, задиров) и загрязнений. Изделие должно применяться только с трубами, имеющими соответствующие геометрические параметры (101,0х6,5 мм).

Хранение продукции осуществляется в заводской упаковке, защищающей внутренние полости от попадания влаги и инородных частиц. Изделие экологически безопасно, не влияет на химический и органолептический состав воды. Отвод устойчив к вибрационным нагрузкам, линейным тепловым расширениям и сохраняет гидравлическую целостность инженерной сети при возникновении гидравлических ударов в пределах номинального давления. Конструкция фитинга обеспечивает высокую механическую прочность узла на разрыв, превышающую прочностные характеристики самого трубопровода.
