Главная \ Трубы и фитинги \ Фитинги для труб \ Фитинги для изолированных труб \ Отвод 90 градусов Изоком 116,0х6,8- 1,0 A-PE-X, пресс

Отвод 90 градусов Изоком 116,0х6,8- 1,0 A-PE-X, пресс

АРТ: АКС-УТ-00774987

Отвод 90 градусов Изоком 116,0х6,8- 1,0 A-PE-X, пресс

АРТ: АКС-УТ-00774987

Краткие характеристики

Все характеристики

Страна производства

БЕЛАРУСЬ

Класс товара

Промышленные

Область применения

Водоснабжение / Отопление / Холодоснабжение

Количество в упаковке

1шт

Товар не поставляется

Описание
Характеристики
Документация

Аналогичные товары

Описание

Отвод 90 градусов Изоком 116,0х6,8- 1,0 A-PE-X, пресс, артикул АКС-УТ-00774987 — это фасонный соединительный элемент, предназначенный для изменения направления потока рабочей среды в напорных трубопроводных системах под прямым углом. Данное изделие разработано специально для использования в составе инженерных коммуникаций, рассчитано на трубы с наружным диаметром 116,0 мм и толщиной стенки 6,8 мм. Фиксация осуществляется методом осевой (аксиальной) напрессовки, что обеспечивает создание неразборного и необслуживаемого узла.

Основные технические характеристики и параметры:

Производитель: Изоком

Типоразмер присоединяемой трубы: 116,0 мм.

Толщина стенки сопрягаемой трубы: 6,8 мм.

Тип соединения: Аксиальный пресс (напрессовка с использованием подвижной гильзы).

Соответствие нормам: ТУ 22.21.29-001-591570687-2022.

Конструктивное исполнение и материаловедение:

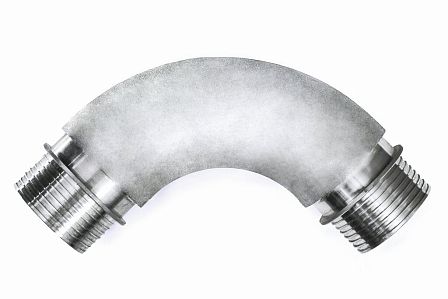

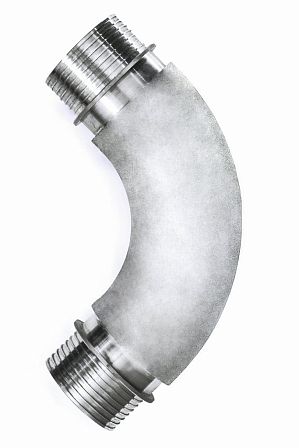

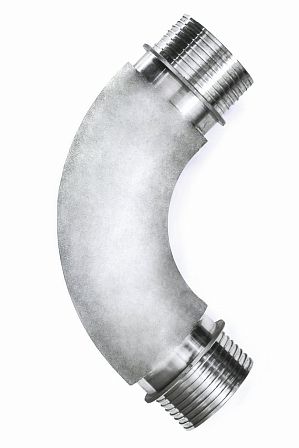

Отвод 90 градусов Изоком 116,0х6,8 изготавливается из высокопрочных коррозионностойких сплавов, обладающих механической стабильностью и устойчивостью к электрохимической эрозии. Конструкция представляет собой монолитный корпус с углом изгиба 90°, оснащенный двумя симметричными штуцерами (хвостовиками). На наружной поверхности штуцеров выполнена система кольцевых упоров (гребенчатый профиль), форма которых рассчитана на максимальное механическое сцепление с внутренним слоем трубы после завершения процесса монтажа.

Геометрия внутреннего канала изделия имеет плавный радиус поворота. Это минимизирует коэффициент локального гидравлического сопротивления, предотвращает возникновение кавитационных процессов и зон турбулентности. Стенки корпуса фитинга имеют усиленное исполнение в зоне изгиба для компенсации механических напряжений, возникающих при тепловом расширении трубопровода и динамических нагрузках (гидроударах).

Технология монтажа и физика аксиального соединения:

Соединение трубопровода с использованием отвода Изоком 116,0х6,8 базируется на физико-механическом свойстве молекулярной памяти материала A-PE-X.

Процесс формирования герметичного узла включает следующие технические этапы:

На торцевые участки соединяемых труб надеваются надвижные фиксирующие гильзы (нержавеющие или латунные).

Края труб расширяются (экспандируются) радиально с помощью специализированного гидравлического инструмента, оснащенного насадкой соответствующего диаметра.

Штуцеры отвода вводятся в расширенные полости труб до ограничительного буртика.

Принудительное осевое перемещение (напрессовка) гильз на штуцеры с помощью аксиального пресса.

В ходе запрессовки стенка трубы толщиной 6,8 мм подвергается компрессионному воздействию между жесткой внутренней поверхностью гильзы и профилированным хвостовиком фитинга. Полимерный материал заполняет межкольцевые впадины штуцера, формируя герметичный барьер. Отсутствие в конструкции эластомерных уплотнителей (резиновых колец) исключает риск протечек, связанных с их термической деградацией, высыханием или механическим износом.

Область применения и эксплуатационные свойства:

Отвод 90 градусов Изоком 116,0х6,8- 1,0 A-PE-X, пресс предназначен для применения в:

Магистральных тепловых сетях и распределительных контурах систем отопления.

Сетях горячего и холодного хозяйственно-питьевого водоснабжения (ХВС и ГВС).

Технологических трубопроводах, транспортирующих среды, нейтральные к материалам трубы и фитинга.

Системах предварительно изолированных труб (в ППУ-изоляции) для подземной бесканальной прокладки.

Требования к монтажу и контролю качества:

Монтаж изделия должен производиться исключительно специализированным инструментом аксиального типа, откалиброванным под диаметр 116,0 мм. Перед началом работ необходим визуальный контроль рабочих поверхностей на отсутствие механических повреждений (вмятин, задиров) и инородных частиц. Отвод должен применяться только с трубами, имеющими соответствующие геометрические параметры (толщина стенки 6,8 мм), что критично для обеспечения расчетного коэффициента сжатия.

Транспортировка и хранение осуществляются в заводской упаковке, защищающей внутренние полости от загрязнения и влаги. Изделие экологически безопасно, не оказывает влияния на состав питьевой воды и полностью соответствует санитарно-гигиеническим нормам. Фитинг устойчив к вибрационным нагрузкам и сохраняет гидравлическую целостность инженерной сети в течение всего периода эксплуатации. Высокая точность калибровки присоединительных узлов гарантирует повторяемость качества соединений на всех участках трубопроводной трассы.
