Главная \ Трубы и фитинги \ Фитинги для труб \ Фитинги для изолированных труб \ Отвод 90 градусов Изоком 127,0х7,1- 1,0 A-PE-X, пресс

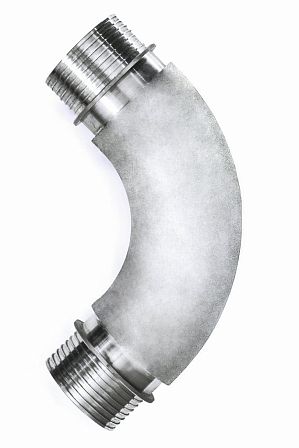

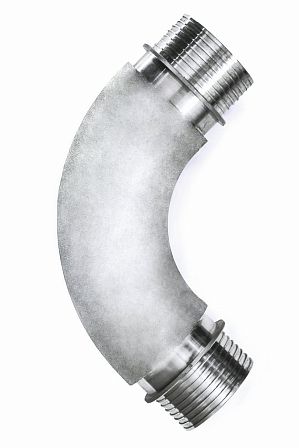

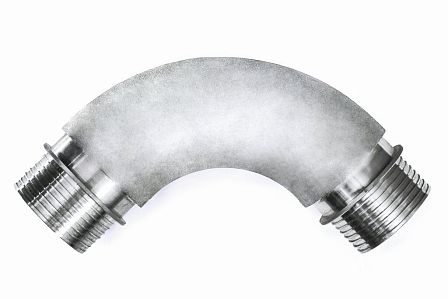

Отвод 90 градусов Изоком 127,0х7,1- 1,0 A-PE-X, пресс

АРТ: АКС-УТ-00774988

Отвод 90 градусов Изоком 127,0х7,1- 1,0 A-PE-X, пресс

АРТ: АКС-УТ-00774988

Краткие характеристики

Все характеристики

Страна производства

БЕЛАРУСЬ

Класс товара

Промышленные

Область применения

Водоснабжение / Отопление / Холодоснабжение

Количество в упаковке

1шт

Товар не поставляется

Описание
Характеристики
Документация

Аналогичные товары

Описание

Отвод 90 градусов Изоком 127,0х7,1- 1,0 A-PE-X, пресс, артикул АКС-УТ-00774988 представляет собой специализированный угловой соединительный элемент (фасонную деталь), предназначенный для изменения конфигурации трубопроводных трасс под прямым углом. Конструкция фитинга и параметры его соединительных узлов соответствуют техническим характеристикам труб с наружным диаметром 127,0 мм и толщиной стенки 7,1 мм.

Технические параметры и рабочие характеристики:

Торговая марка: Изоком.

Угол поворота: 90 градусов.

Номинальный диаметр сопрягаемой трубы: 127,0 мм.

Толщина стенки трубы: 7,1 мм.

Тип соединения: Аксиальный пресс (напрессовка с использованием подвижной гильзы).

Материаловедческие и конструктивные особенности:

Отвод 90 градусов Изоком 127,0х7,1 изготавливается из высокопрочного коррозионностойкого сплава, устойчивого к децинкификации и электрохимической эрозии. Корпус изделия выполнен в виде монолитного углового элемента с двумя присоединительными штуцерами. Наружная поверхность штуцеров (хвостовиков) снабжена системой кольцевых упоров (гребенчатым профилем), геометрия которых оптимизирована для создания максимального трения и герметичности при взаимодействии с внутренним слоем сшитого полиэтилена.

Конструкция внутреннего канала отвода имеет плавный радиус изгиба. Это инженерное решение направлено на минимизацию коэффициента местного гидравлического сопротивления, что предотвращает возникновение зон турбулентности и снижает потери давления на данном участке трубопровода.

Технология монтажа и физика соединения:

Герметизация узла с применением отвода Изоком 127,0х7,1 базируется на использовании молекулярной памяти полимера A-PE-X и методе холодной осевой напрессовки. Процесс формирования неразборного соединения включает следующие технические этапы:

Установка на концы соединяемых труб надвижных фиксирующих гильз.

Радиальное расширение (экспандирование) срезов труб с помощью специализированного гидравлического расширителя с насадкой диаметром 127 мм.

Размещение штуцеров отвода внутри расширенных полостей труб.

Принудительное осевое перемещение (напрессовка) гильз на штуцеры с помощью аксиального пресса.

В ходе запрессовки стенка трубы толщиной 7,1 мм механически обжимается между жесткой внутренней поверхностью гильзы и профилированным хвостовиком фитинга. Сшитый полиэтилен заполняет межкольцевые впадины штуцера, формируя герметичный барьер. Отсутствие в конструкции эластомерных уплотнителей (резиновых колец) исключает риск протечек, связанных с термическим старением, высыханием или механическим разрушением уплотнительных элементов.

Область применения и эксплуатационные возможности:

Отвод 90 градусов Изоком 127,0х7,1- 1,0 A-PE-X, пресс применяется в составе:

Магистральных тепловых сетей и систем радиаторного отопления.

Сетей горячего и холодного водоснабжения (ГВС и ХВС) промышленного и гражданского назначения.

Систем предварительно изолированных труб (в ППУ или ПЭ оболочке) для подземной прокладки.

Технологических трубопроводов, транспортирующих жидкости, к которым химически инертны материалы фитинга и трубы.

Нормативные требования и условия хранения:

Монтаж изделия должен производиться исключительно специализированным инструментом аксиального типа, откалиброванным под диаметр 127 мм. Перед началом работ необходим визуальный контроль рабочих поверхностей на отсутствие механических повреждений (вмятин, задиров) и инородных частиц. Отвод должен применяться только с трубами, имеющими соответствующие геометрические параметры (SDR и толщину стенки 7,1 мм).

Транспортировка и хранение осуществляются в заводской упаковке, защищающей внутренние полости от загрязнения и влаги. Изделие экологически безопасно, не оказывает влияния на состав питьевой воды и полностью соответствует санитарно-гигиеническим нормам. Отвод устойчив к вибрационным нагрузкам и линейным расширениям трубопровода, обеспечивая гидравлическую целостность инженерной сети в течение всего периода эксплуатации.
