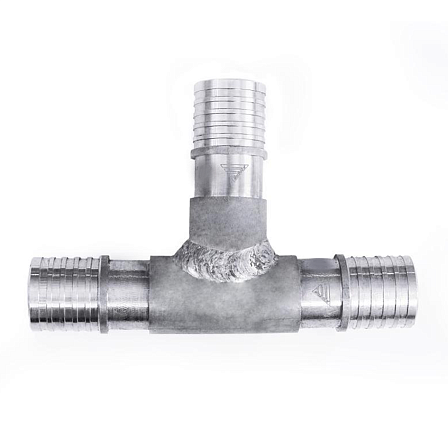

Тройник равнопроходой Изоком 40,0х40,0х40,0 -1,0 Мпа, пресс
- Описание
- Характеристики
- Документация Аналогичные товары
Изделие спроектировано для работы с трубами, имеющими внешний диаметр 40,0 мм. Данный типоразмер широко применяется при монтаже распределительных стояков, внутриквартальных сетей отопления, а также магистралей холодного и горячего водоснабжения. Геометрия проточной части фитинга оптимизирована для снижения гидравлического сопротивления: плавные переходы внутренних каналов минимизируют турбулентность потока, предотвращают кавитационные процессы и снижают уровень шума при движении жидкости. Отсутствие заужений (в случае использования соответствующих монтажных технологий расширения трубы) гарантирует сохранение расчетной пропускной способности (Kv) на участке разветвления.
Фитинг обладает запасом прочности, позволяющим выдерживать гидравлические удары и испытательное давление, превышающее рабочее в 1,5 раза, без потери герметичности и деформации корпуса.
Технология монтажа, предусмотренная для данного изделия — пресс-соединение. В зависимости от конкретной линейки фитингов Изоком для диаметра 40 мм, это может быть технология с использованием надвижной гильзы (аксиальная запрессовка) или радиальный обжим. Оба метода относятся к категории неразъемных соединений. При монтаже создается монолитный узел, в котором материал трубы механически фиксируется на штуцере фитинга. Герметичность обеспечивается за счет эффекта молекулярной памяти трубы (стремление материала вернуться к исходной форме после расширения) и прижимного усилия, создаваемого металлической или полимерной гильзой. Такое соединение не требует использования резиновых уплотнительных колец, подверженных естественному старению, что существенно повышает надежность системы.
Химическая стойкость материала предотвращает коррозию при контакте с водой, насыщенной кислородом, а также с теплоносителями, содержащими этиленгликоль или пропиленгликоль. Корпус изделия инертен к строительным материалам (бетон, известь, гипс), что допускает его замоноличивание в строительные конструкции. Однако при укладке в грунт или в агрессивные среды рекомендуется применение дополнительной гидроизоляции.
Ключевые технические характеристики:
-
Конструкция: Равнопроходная (все выходы 40 мм).
-
Присоединительный размер (Dн): 40,0 мм.
-
Тип соединения: Пресс (механическое неразъемное).
-
Угол разветвления: 90 градусов (Т-образный).
-
Совместимость: Системы трубопроводов Изоком
-
Область применения: Тепловые сети, ГВС, ХВС, технологические трубопроводы.
Процесс установки тройника Изоком 40,0х40,0х40,0 требует строгого соблюдения технологической карты. Монтаж осуществляется с использованием специализированного инструмента, рекомендованного производителем системы. Цикл работ включает: ровный отрез трубы перпендикулярно оси, калибровку торца, установку гильзы и выполнение операции запрессовки. Использование инструмента несоответствующего калибра или типа может привести к повреждению фитинга и нарушению герметичности стыка. Контроль качества соединения производится визуально: гильза должна плотно прилегать к буртику фитинга, перекосы и зазоры не допускаются.
После завершения монтажных работ и проведения гидравлических испытаний, узел разветвления подлежит теплоизоляции. В случае использования тройника в системах предизолированных труб Изоком, для изоляции стыка применяются специальные комплекты (термоусадочные муфты, кожухи, пенополиуретановые скорлупы и компоненты для заливки ППУ). Это необходимо для восстановления непрерывности теплоизоляционного слоя, предотвращения тепловых потерь и защиты металлической части фитинга от воздействия грунтовых вод при подземной бесканальной прокладке.
Тройник поставляется в готовом к монтажу виде, очищенным от технологических смазок. Продукция сертифицирована на соответствие требованиям ГОСТ и санитарно-эпидемиологическим нормам, действующим на территории Российской Федерации, что подтверждается соответствующими документами и паспортами качества. Применение оригинальных фитингов является обязательным условием для сохранения гарантии на трубопроводную систему.
