Главная \ Трубы и фитинги \ Фитинги для труб \ Фитинги для изолированных труб \ Тройник равнопроходой Изоком 58,5х4,0-1,0 Мпа, пресс

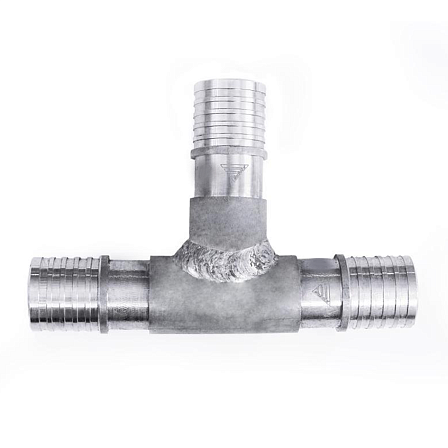

Тройник равнопроходой Изоком 58,5х4,0-1,0 Мпа, пресс

АРТ: 00774992

Тройник равнопроходой Изоком 58,5х4,0-1,0 Мпа, пресс

АРТ: 00774992

Краткие характеристики

Все характеристики

Страна производства

БЕЛАРУСЬ

Класс товара

Промышленные

Область применения

Водоснабжение / Отопление / Холодоснабжение

Количество в упаковке

1шт

Товар не поставляется

Описание
Характеристики
Документация

Аналогичные товары

Описание

Тройник равнопроходой Изоком 58,5х4,0-1,0 Мпа, пресс, артикул АКС-УТ-00774992 представляет собой коммутационный элемент трубопроводной арматуры, выполняющий функцию перераспределения потоков рабочей среды в инженерных системах. Данное изделие спроектировано для интеграции в гибкие полимерные трубопроводы бренда Изоком, используемые в сетях теплоснабжения, горячего и холодного водоснабжения. Функциональное назначение детали заключается в организации ответвления от основной магистрали под углом 90 градусов или объединении двух потоков в один канал. Термин «равнопроходной» в номенклатуре изделия указывает на идентичность геометрических параметров всех трех присоединительных патрубков, что обеспечивает равномерное гидравлическое распределение жидкости без изменения диаметра условного прохода в узле разводки.

Ключевой характеристикой фитинга является его размерное соответствие трубам с внешним диаметром 58,5 мм. Конструкция штуцеров рассчитана на сопряжение с трубой, имеющей толщину стенки 4,0 мм. Данный класс давления регламентирует использование арматуры в напорных сетях коммунального и промышленного назначения, транспортирующих воду или гликолесодержащие теплоносители.

Технология соединения, применяемая для данного тройника, базируется на принципе пресс-фитинга (аксиальная или радиальная запрессовка в зависимости от типа используемой гильзы в системе Изоком для данного диаметра). Механизм фиксации предполагает деформацию монтажной гильзы, которая плотно прижимает материал трубы к поверхности штуцера фитинга. Штуцер имеет специальный профиль с кольцевыми выступами, обеспечивающими герметичность и устойчивость к вырывающим нагрузкам. Полученное соединение классифицируется как неразъемное, что исключает возможность его демонтажа без механического разрушения элементов узла. Отсутствие резьбовых пар и подверженных старению резиновых уплотнителей (в конструкциях с аксиальной запрессовкой) повышает эксплуатационную надежность системы.

Материалом для изготовления корпуса тройника служит специализированная сантехническая латунь или иной коррозионностойкий сплав, устойчивый к процессу вымывания цинка (дезоцинкованию). Это обеспечивает долговечность изделия при контакте с агрессивными средами и водой с различным химическим составом. Металл корпуса обладает стойкостью к эрозионному износу и температурным перепадам, характерным для сетей отопления. Внутренняя геометрия проточной части фитинга спроектирована с учетом минимизации местных гидравлических сопротивлений, что предотвращает возникновение турбулентности и шума при движении потока.

Основные технические характеристики и параметры:

Тип арматуры: Фитинг соединительный тройниковый (Т-образный).

Совместимость: Системы гибких теплоизолированных труб Изоком.

Наружный диаметр трубы (D): 58,5 мм.

Толщина стенки трубы (s): 4,0 мм.

Метод монтажа: Пресс-соединение (с использованием натяжной или обжимной гильзы).

Процесс установки тройника Изоком 58,5х4,0 требует применения специализированного гидравлического или ручного инструмента, рекомендованного производителем системы. Монтажные операции включают в себя ровный рез трубы, калибровку торца, установку гильзы и выполнение цикла запрессовки. Строгое соблюдение технологии монтажа гарантирует герметичность стыка на протяжении всего срока службы трубопровода. Благодаря высокой механической прочности и отсутствию обслуживаемых элементов, смонтированный узел допускается к скрытой прокладке: бетонированию в строительные конструкции, размещению в штробах или укладке в грунт.

При подземной прокладке трубопровода узел разветвления подлежит обязательной тепло- и гидроизоляции. Для этих целей применяются комплекты изоляции стыков (термоусадочные кожухи, скорлупы из пенополиуретана, заливочные компоненты), которые восстанавливают целостность защитной оболочки трубы Изоком, предотвращая теплопотери и контакт металлического фитинга с грунтовыми водами. Это исключает внешнюю коррозию арматуры и продлевает срок эксплуатации всей магистрали.

Эксплуатационные особенности и требования к монтажу:

Инструментарий: Использование нештатного инструмента или насадок несоответствующего типоразмера (отличного от 58,5 мм) запрещено, так как это может привести к нарушению геометрии соединения и протечкам.

Подготовка: Перед монтажом необходимо убедиться в чистоте контактных поверхностей трубы и фитинга, отсутствии грязи, песка или смазочных материалов, не предусмотренных техпроцессом.

Позиционирование: Компактные габариты тройника позволяют производить монтаж в условиях ограниченного пространства (в траншеях, коллекторах).

Контроль качества: Проверка соединения осуществляется визуально (по положению гильзы относительно бортика фитинга) и инструментально (опрессовка системы давлением).

Тройник равнопроходной Изоком 58,5х4,0-1,0 Мпа сертифицирован для использования в строительстве инженерных коммуникаций на территории РФ и соответствует действующим нормативным документам (ГОСТ, СП) в части требований к запорно-регулирующей и соединительной арматуре. Применение оригинальных комплектующих является условием сохранения гарантийных обязательств производителя трубопроводной системы.
