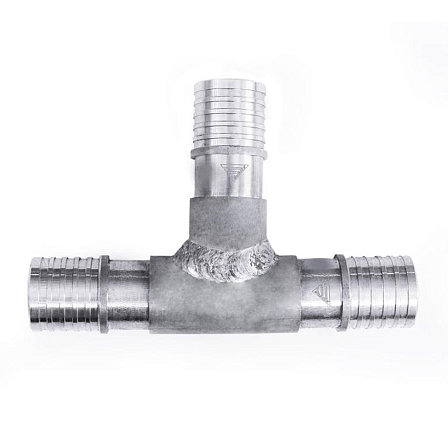

Тройник равнопроходой Изоком 69,5х4,6-1,0 Мпа, пресс
- Описание
- Характеристики
- Документация Аналогичные товары
Присоединительные размеры штуцеров тройника строго соответствуют трубам с внешним диаметром 69,5 мм. Важным параметром совместимости является толщина стенки несущей трубы, которая должна составлять 4,6 мм. Точное соответствие этих значений (Dн 69,5 мм и s 4,6 мм) необходимо для обеспечения корректной посадки трубы на тело фитинга и равномерного распределения усилий при выполнении монтажных операций. Гидравлическая часть устройства спроектирована таким образом, чтобы минимизировать коэффициент местного сопротивления в точке разветвления, снижая потери напора и исключая возникновение кавитационных эффектов при прохождении рабочей среды через узел.
Арматура сохраняет герметичность и механическую прочность при длительном воздействии указанного давления, а также при краткосрочных скачках, возникающих в ходе гидравлических испытаний системы. Материал фитинга адаптирован к температурным режимам, характерным для тепловых сетей, и выдерживает термические деформации полимерных труб без нарушения целостности соединения. Корпус изделия выполнен из специализированного сплава (обычно латунь, устойчивая к обесцинкованию, или аналогичный коррозионностойкий материал), который обладает химической инертностью к воде с различными показателями pH и присадками, используемыми в теплоносителях.
Основным методом интеграции тройника в систему является технология пресс-соединения. Данный способ монтажа предусматривает создание неразъемного стыка за счет пластической деформации монтажной гильзы (муфты). В процессе установки материал трубы под воздействием прессовочного инструмента плотно прижимается к профилированной поверхности штуцера тройника. Штуцер оснащен специальными насечками или выступами, которые обеспечивают надежную фиксацию трубы и препятствуют её осевому смещению под воздействием внутреннего давления или температурного удлинения трассы. Отсутствие эластичных уплотнительных колец (O-ring) в конструкции штуцера (для систем с надвижной гильзой) повышает надежность узла, так как герметичность обеспечивается самим материалом трубы.
Технические параметры и характеристики изделия:
-
Бренд системы: Изоком
-
Внешний диаметр сопрягаемых труб: 69,5 мм.
-
Толщина стенки трубы: 4,6 мм.
-
Технология стыковки: Пресс (механическое обжатие/напрессовка).
-
Угол ответвления: 90°.
-
Область применения: Внутриквартальные сети, теплотрассы, системы ГВС/ХВС, промышленные трубопроводы.
-
Срок службы: Сопоставим с расчетным сроком эксплуатации трубопроводной системы (при соблюдении условий монтажа).
Монтаж тройника 69,5х4,6 производится с использованием специализированного комплекта инструментов, включающего расширитель для подготовки конца трубы и запрессовочное устройство (тиски или гидравлический пресс) с насадками соответствующего типоразмера. Процесс установки исключает применение сварочных работ, нарезки резьбы или пайки, что значительно ускоряет сборку трубопровода и повышает пожарную безопасность на объекте. Полученное соединение является необслуживаемым, что согласно строительным нормам и правилам (СНиП/СП) допускает его скрытую прокладку: замоноличивание в бетонную стяжку, штробы стен или укладку непосредственно в грунт (при условии восстановления изоляционного слоя).
Для обеспечения тепловой эффективности и защиты металлического корпуса тройника от внешней коррозии в условиях подземной прокладки, узел после монтажа и опрессовки подлежит обязательной герметизации. Для этого используются комплекты изоляции стыков (КИС), включающие термоусадочные муфты, пенополиуретановые скорлупы или заливочные компоненты ППУ. Это позволяет восстановить непрерывность теплоизоляционного контура трубопровода Изоком и предотвратить контакт арматуры с грунтовыми водами.
Эксплуатационные и монтажные особенности:
-
Высокая надежность стыка: Механическое соединение устойчиво к циклам "нагрев-остывание" и вибрационным нагрузкам.
-
Гладкость внутренней поверхности: Низкая шероховатость металла предотвращает образование известковых отложений и биообрастание, сохраняя пропускную способность узла стабильной на протяжении всего периода эксплуатации.
-
Универсальность: Подходит для использования как в однотрубных, так и в двухтрубных системах отопления при организации разветвлений.
-
Требования к инструменту: Запрещается использование инструмента, не регламентированного производителем, во избежание повреждения геометрии фитинга или недопрессовки гильзы.
-
Контроль: Качество соединения проверяется визуально (полное прилегание гильзы к бурту фитинга) и методом гидравлических испытаний избыточным давлением перед закрытием доступа к узлу.
