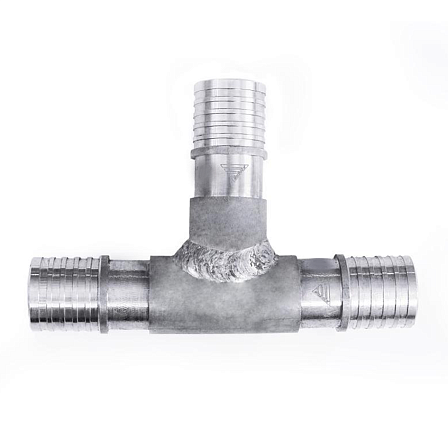

Тройник равнопроходой Изоком 84,0х6,0-1,0 Мпа, пресс
- Описание
- Характеристики
- Документация Аналогичные товары
Геометрические характеристики присоединительных патрубков строго калиброваны под трубы с наружным диаметром 84,0 мм. Внутренний профиль штуцеров и конструкция обжимной зоны рассчитаны на сопряжение с трубами, имеющими толщину стенки 6,0 мм (SDR трубы должен соответствовать данным параметрам для обеспечения корректной посадки). Соблюдение размерности 84х6,0 мм критически важно для сохранения гидравлической стабильности системы: отсутствие заужений проходного сечения в месте тройникового ответвления минимизирует коэффициент местного гидравлического сопротивления, предотвращая возникновение турбулентности и перепадов давления в узле разводки.
Данный класс давления позволяет использовать арматуру в сетях горячего водоснабжения (ГВС), холодного водоснабжения (ХВС), а также в вторичных контурах тепловых сетей. Пресс-тройник сохраняет работоспособность в условиях температурных расширений, характерных для транспортировки теплоносителя, благодаря материалам корпуса, обладающим высокой механической прочностью и устойчивостью к коррозионному растрескиванию под напряжением.
Технология монтажа данного тройника базируется на применении пресс-соединения. Этот метод стыковки относится к категории неразъемных соединений, что подразумевает невозможность демонтажа узла без разрушения конструкции. Фиксация трубы на штуцере фитинга осуществляется путем механической радиальной деформации (опрессовки) внешней металлической или полимерной гильзы с помощью специализированного гидравлического или электромеханического инструмента с насадками соответствующего профиля. Процесс запрессовки обеспечивает герметичность стыка за счет вдавливания материала трубы в профилированные канавки на штуцере тройника, создавая многоуровневый барьер для протечек.
Основные технические характеристики и параметры:
-
Совместимость с системой: Трубопроводы Изоком (полимерные, гибкие теплоизолированные трубы).
-
Диаметр присоединяемой трубы (Dн): 84,0 мм.
-
Толщина стенки трубы (s): 6,0 мм.
-
Тип соединения: Пресс (радиальная запрессовка/аксиальная надвижка в зависимости от конкретной модификации гильзы, применяемой в системе Изоком для данного диаметра).
-
Конфигурация: Т-образная, угол отвода 90 градусов.
-
Среда эксплуатации: Вода (техническая, питьевая), теплоноситель систем отопления, гликолевые смеси (при условии совместимости уплотнений).
Применение тройника Изоком диаметром 84 мм актуально при прокладке внутриквартальных сетей, подключении отдельных зданий к магистралям, а также при разводке технологических трубопроводов на промышленных объектах. Благодаря надежности пресс-соединения, допускается скрытая прокладка смонтированного узла, в том числе бетонирование в строительные конструкции (стяжку пола, фундамент) или укладка в грунт (при условии использования соответствующих комплектов изоляции стыка и защитных кожухов). Отсутствие резьбовых элементов и резиновых уплотнительных колец (в некоторых типах пресс-систем) исключает необходимость периодического обслуживания и подтяжки соединений в процессе жизненного цикла трубопровода.
Материал корпуса фитинга обладает химической инертностью по отношению к большинству строительных материалов (цемент, гипс, известь), однако при подземной прокладке рекомендуется использование штатной тепло- и гидроизоляции для защиты внешних поверхностей фитинга от электрохимической коррозии и снижения теплопотерь в узле разветвления. Внутренняя поверхность тройника имеет низкую шероховатость, что препятствует адгезии взвешенных частиц, образованию известковых отложений и зарастанию проходного сечения, сохраняя пропускную способность на проектном уровне в течение всего срока службы.
Особенности монтажа и эксплуатации:
-
Подготовка торца: Требуется перпендикулярный рез трубы и обязательная калибровка/снятие фаски для предотвращения повреждения уплотнительных элементов фитинга при введении штуцера.
-
Инструментарий: Монтаж производится исключительно инструментом, рекомендованным производителем системы Изоком, с использованием пресс-клещей или насадок, соответствующих типоразмеру 84 мм. Использование нештатного инструмента может привести к нарушению геометрии обжима и потере герметичности.
-
Позиционирование: Конструкция тройника позволяет выполнять монтаж в стесненных условиях траншей или технических подполий.
-
Контроль: Визуальный контроль качества соединения осуществляется по смыканию губок инструмента или положению контрольных меток на гильзе (при наличии).
-
Изоляция: После проведения гидравлических испытаний узел подлежит обязательной теплоизоляции с использованием скорлуп ППУ, термоусадочных муфт или заливочных комплектов для восстановления целостности защитной оболочки трубопровода Изоком.
