Главная \ Трубы и фитинги \ Фитинги для труб \ Фитинги для изолированных труб \ Тройник редукционный Изоком 69,5х4,6- 40,0х2,8- 69,5х4,6 -1,0 Мпа, пресс

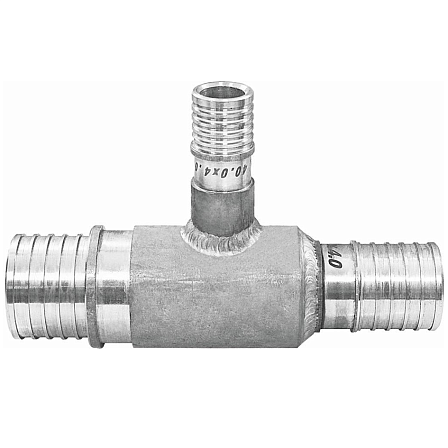

Тройник редукционный Изоком 69,5х4,6- 40,0х2,8- 69,5х4,6 -1,0 Мпа, пресс
АРТ: АКС-УТ-00775021

Тройник редукционный Изоком 69,5х4,6- 40,0х2,8- 69,5х4,6 -1,0 Мпа, пресс

АРТ: АКС-УТ-00775021
Краткие характеристики
Все характеристики
Страна производства
БЕЛАРУСЬ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Холодоснабжение
Количество в упаковке
1шт
ИЗОКОМ ИЗОКОМ Бренд ИЗОКОМ

Товар не поставляется

Описание
Тройник редукционный Изоком 69,5х4,6- 40,0х2,8- 69,5х4,6 -1,0 Мпа, пресс, артикул АКС-УТ-00775021 предназначен для создания ответвления от магистрального трубопровода диаметром 69,5 мм к трубопроводу меньшего диаметра 40,0 мм. Конструкция обеспечивает герметичное соединение труб с разными сечениями в системах отопления, водоснабжения и промышленных трубопроводах.

Основные параметры
  • Рабочее давление: 1,0 МПа (10 бар)
  • Геометрические характеристики:
- Основные патрубки: 69,5 мм (наружный Ø), толщина стенки 4,6 мм
- Центральный патрубок: 40,0 мм (Ø), толщина стенки 2,8 мм
  • Тип соединения: пресс-фитинг
  • Стандарт: ГОСТ 32569-2013, ТУ 1460-020-92077325-2035
Конструктивные особенности
Изделие производится методом холодной штамповки с последующей механической обработкой. Конструкция включает:
Симметричное расположение основных патрубков
Плавный переход к редуцированному патрубку
Усиленные зоны соединений
Фаски на торцевых поверхностях
Лазерную маркировку технических параметров
Полированную внутреннюю поверхность

Монтажные требования
Для установки необходимо:
Использовать профессиональный пресс-инструмент
Очистить соединяемые поверхности
Проверить соответствие диаметров труб
Обеспечить соосность соединения
Контролировать усилие обжима (рекомендуемое 38-42 кН)

Эксплуатационные ограничения
Не допускается применение:
При давлении выше 1,0 МПа
Для транспортировки абразивных сред
В условиях постоянной вибрации
При температурах ниже -40°С и выше +160°С
В средах с pH <4 или >10

Техническая совместимость
Предназначен для соединения с трубами:
Нержавеющими
Металлопластиковыми
Полимерными армированными
Медными (с переходными элементами)

Контроль качества
Каждое изделие проходит:
Визуальный контроль поверхности
Измерение геометрических параметров
Гидравлические испытания под давлением
Контроль химического состава материала
Ультразвуковой контроль зон соединения

Рекомендации по выбору
При подборе учитывать:
Точное соответствие диаметров
Рабочие параметры системы
Температурный режим эксплуатации
Химический состав транспортируемой среды
Квалификацию монтажников

Требования безопасности
При монтаже:
Использовать полный комплект СИЗ
Убедиться в отсутствии давления в системе
Применять только профессиональный инструмент
Избегать любых ударных воздействий
Строго соблюдать технику безопасности

Условия хранения
Рекомендуется:
Сухое помещение с вентиляцией
Температурный режим -30°С...+50°С
Защита от механических воздействий
Сохранение оригинальной упаковки
Отдельное хранение от химикатов

Экологические аспекты
Изделие:
Полностью соответствует экологическим нормам
Допускается вторичная переработка
Не выделяет вредных веществ
Сертифицировано для питьевого водоснабжения

Техническое обслуживание
Не требует специального обслуживания при:
Соблюдении всех рабочих параметров
Отсутствии механических повреждений
Нормальных условиях эксплуатации
Регулярном визуальном контроле состояния

Области применения
Рекомендован для:
Магистральных трубопроводов
Систем теплоснабжения
Промышленных коммуникаций
Технологических линий с ответвлениями

Ограничения применения
Не допускается использование для:
Газораспределительных систем
Трубопроводов с пульсирующим давлением
Транспортировки абразивных смесей
Экстремальных температурных режимов
Давлений выше указанного предела
Характеристики
Страна производства
БЕЛАРУСЬ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Холодоснабжение
Количество в упаковке
1шт
Гарантия
10 лет эксплуатации
Цвет
Серые
Артикул
АКС-УТ-00775021
Объём одной штуки, м³
0.00307
Разъёмное соединение
Нет
Вес (кг)
3.4
Длина (мм)
300
Ширина (мм)
146
Высота (мм)
70
Дата доставки в ваш город
20.04.2026
Документация
Тройник редукционный Изоком.pdf
2.45Мб
Сертификат соответствия Изоком Пласт до 15.07.2028.pdf
379.63Кб
Декларация о соответствии Изоком Пласт до 04.04.2026.pdf
2.01Мб
