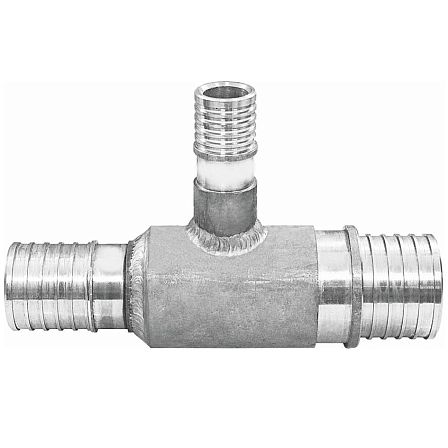

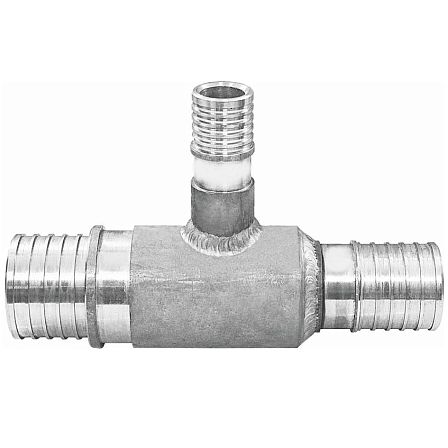

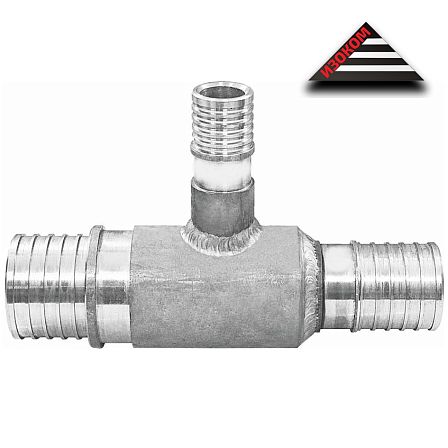

Тройник редукционный Изоком 144,0х7,5- 40х2,8-144,0х7,5 -1,0 Мпа, пресс
- Описание
- Характеристики
- Документация Аналогичные товары
Геометрические параметры присоединительных штуцеров изделия строго регламентированы технической документацией производителя для обеспечения совместимости с трубами из сшитого полиэтилена (PE-Xa) или полиэтилена повышенной термостойкости (PE-RT). Проходные патрубки основной линии (вход/выход) рассчитаны на сопряжение с трубой диаметром 144,0 мм и толщиной стенки 7,5 мм. Отводной патрубок (штуцер ответвления) имеет калибровку под трубу с внешним диаметром 40,0 мм и толщиной стенки 2,8 мм. Соблюдение параметров толщины стенки (s) является критическим условием для надежности пресс-соединения, так как профиль штуцера (геометрия уплотнительных колец или выступов) и размер монтажной гильзы проектируются с учетом конкретного стандартного размерного отношения (SDR) трубы. Гидравлическая схема тройника обеспечивает отбор среды из основного потока в канал малого диаметра с минимизацией турбулентности и перепадов давления в зоне врезки.
Монтаж тройника осуществляется посредством технологии пресс-соединения (преимущественно с использованием надвижной гильзы, характерной для систем Изоком). Данный метод формирует неразъемный механический стык. Фиксация трубы на штуцере достигается за счет пластической деформации материала трубы и гильзы под воздействием осевого усилия запрессовки. Учитывая существенную разницу диаметров (144 мм и 40 мм), процесс монтажа требует использования комбинированного набора гидравлического инструмента с насадками соответствующих типоразмеров. Технологический процесс включает подготовку торцов труб (перпендикулярный рез), экспандирование (расширение) концов труб, установку фитинга и запрессовку гильз. Полученное соединение является необслуживаемым, что допускает его скрытую прокладку (в строительных конструкциях, в грунте).
Технические характеристики и эксплуатационные параметры:
-
Системная принадлежность: Трубопроводы напорные Изоком.
-
Магистраль (Dн / s): 144,0 мм / 7,5 мм.
-
Ответвление (Dн / s): 40,0 мм / 2,8 мм.
-
Номинальное давление (PN): 1,0 МПа (10 атмосфер).
-
Тип соединения: Пресс (механическое, неразъемное).
-
Угол ответвления: 90 градусов (Т-образная схема).
-
Условия монтажа: Скрытый, подземный (в изоляции), открытый.
Установка тройника Изоком 144х40х144 должна производиться квалифицированным персоналом с обязательным соблюдением технологических карт и инструкций производителя. Критически важен визуальный контроль отсутствия дефектов на трубах и фитинге перед сборкой. Использование монтажного инструмента, не соответствующего калибру 144 мм и 40 мм, запрещено, так как это может привести к нарушению герметичности стыка.
При использовании фитинга в составе предизолированных трубопроводов для бесканальной прокладки в грунте, узел соединения после опрессовки подлежит обязательной герметизации и теплоизоляции. Для этого применяются специализированные комплекты изоляции стыков (КИС). Из-за большой разницы диаметров (144 и 40) часто используются термоусадочные муфты с высокой степенью усадки или специальные переходные манжеты, а также пенополиуретановые скорлупы и компоненты для заливки ППУ. Качественная изоляция восстанавливает защитную оболочку трубы, предотвращает тепловые потери и защищает металлический корпус тройника от внешней электрохимической коррозии.
