Главная \ Трубы и фитинги \ Фитинги для труб \ Фитинги для изолированных труб \ Тройник редукционный Изоком 144,0х7,5- 47,7х3,6-144,0х7,5 -1,0 Мпа, пресс

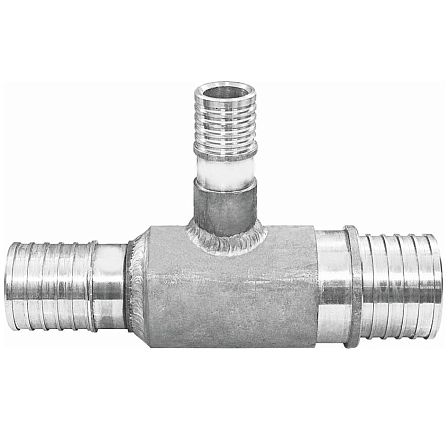

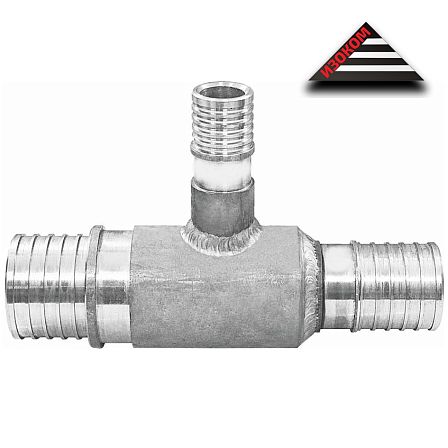

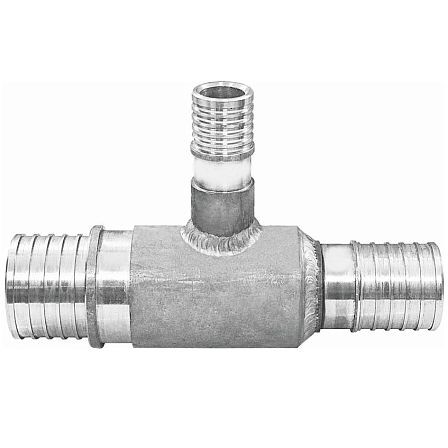

Тройник редукционный Изоком 144,0х7,5- 47,7х3,6-144,0х7,5 -1,0 Мпа, пресс

АРТ: 00775065

Тройник редукционный Изоком 144,0х7,5- 47,7х3,6-144,0х7,5 -1,0 Мпа, пресс

АРТ: 00775065

Краткие характеристики

Все характеристики

Страна производства

БЕЛАРУСЬ

Класс товара

Промышленные

Область применения

Водоснабжение / Отопление / Холодоснабжение

Количество в упаковке

1шт

Товар не поставляется

Описание
Характеристики
Документация

Описание

Тройник редукционный Изоком 144,0х7,5- 47,7х3,6-144,0х7,5 -1,0 Мпа, пресс, артикул АКС-УТ-00775065 классифицируется как фасонный элемент трубопроводной арматуры, выполняющий функцию перераспределения потоков жидких сред в инженерных сетях. Данное изделие является неотъемлемой частью монтажной системы гибких полимерных труб торговой марки Изоком. Конструктивная специфика фитинга, описываемая формулой «144-47,7-144», относит его к категории неравнопроходных (переходных) разветвителей с значительным коэффициентом редукции. Основная магистраль сохраняет условный проход, соответствующий трубе 144 мм, в то время как перпендикулярный отвод предназначен для подключения ветки диаметром 47,7 мм. Подобная конфигурация широко применяется в проектах теплоснабжения и водораспределения для организации абонентских вводов, врезок КИПиА или запитки локальных контуров малой мощности непосредственно от магистрального трубопровода большого сечения без применения каскадной системы переходников.

Метрические характеристики присоединительных зон изделия строго регламентированы техническими условиями производителя и адаптированы для сопряжения с полимерными трубами (PE-Xa, PE-RT) номенклатуры Изоком. Проходные патрубки основной линии рассчитаны на интеграцию с трубой, имеющей внешний диаметр 144,0 мм и толщину стенки 7,5 мм. Отводной штуцер (горловина тройника) сконструирован под трубу с внешним диаметром 47,7 мм и толщиной стенки 3,6 мм. Точное соответствие толщины стенки (s) является критическим параметром для обеспечения герметичности пресс-соединения, так как профиль штуцера (геометрия уплотнительных выступов) и размеры монтажной гильзы разрабатываются с учетом конкретного стандартного размерного отношения (SDR) трубы. Гидродинамическая модель внутренней полости фитинга обеспечивает отбор части среды из ламинарного потока магистрали 144 мм в узкий канал 47,7 мм, минимизируя турбулентные завихрения и гидравлические потери в точке бифуркации.

Интеграция тройника в трубопроводную сеть осуществляется посредством технологии пресс-соединения. Данный метод формирует неразъемный механический стык, не требующий обслуживания в течение всего жизненного цикла системы. Фиксация трубы на штуцере обеспечивается за счет пластической деформации материала трубы и монтажной гильзы под воздействием осевого или радиального усилия. Ввиду существенной разницы диаметров (144 мм и 47,7 мм), процесс монтажа предполагает использование комбинированного набора инструментов или сменных насадок соответствующего калибра. Технологический алгоритм включает подготовку торцов труб (рез под 90 градусов), экспандирование (расширение) концов трубы, посадку фитинга и финальную запрессовку гильз. Сформированное соединение обладает высокой устойчивостью к осевым нагрузкам на разрыв и температурным деформациям, что допускает скрытую прокладку (замоноличивание в бетон, укладку в штробы или грунт).

Технические параметры и эксплуатационные характеристики:

Системная совместимость: Трубы напорные Изоком (полимерные).

Магистральный проход (Dн x s): 144,0 х 7,5 мм.

Отводное ответвление (Dн x s): 47,7 х 3,6 мм.

Номинальное рабочее давление (PN): 1,0 МПа (10 кгс/см²).

Тип соединения: Пресс-фитинг (механическое, неразъемное).

Угол ответвления: 90 градусов (Т-образная конфигурация).

Условия монтажа: Скрытый, подземный, открытый (при защите от УФ).

Установка тройника Изоком 144х47,7х144 должна выполняться квалифицированным персоналом с обязательным соблюдением технологических карт производителя. Важным этапом является визуальный контроль целостности элементов перед сборкой и чистоты контактных поверхностей. Использование инструмента, не соответствующего типоразмерам 144 мм и 47,7 мм, категорически запрещено, так как это ведет к нарушению геометрии обжима и потере герметичности.

В случае применения фитинга в составе предизолированных трубопроводов для подземной бесканальной прокладки, узел соединения после успешного проведения гидравлических испытаний подлежит обязательной герметизации и теплоизоляции. Для этого применяются комплекты изоляции стыков (КИС), которые могут включать термоусадочные муфты (в том числе переходные или стандартные с адаптацией), пенополиуретановые скорлупы и компоненты для заливки ППУ. Это обеспечивает восстановление сплошности защитной оболочки трубопровода, предотвращает тепловые потери и изолирует металлический корпус тройника от контакта с грунтовыми водами, исключая внешнюю коррозию.

Продукция сертифицирована в соответствии с требованиями ГОСТ и нормативной документации РФ, регламентирующей безопасность и качество соединительных деталей для инженерных систем водоснабжения и отопления. Применение оригинальных комплектующих является обязательным условием для сохранения заводской гарантии на трубопроводную сеть.
