Главная \ Трубы и фитинги \ Фитинги для труб \ Фитинги для изолированных труб \ Тройник редукционный Изоком 144,0х7,5- 69,5х4,6-144,0х7,5 -1,0 Мпа, пресс

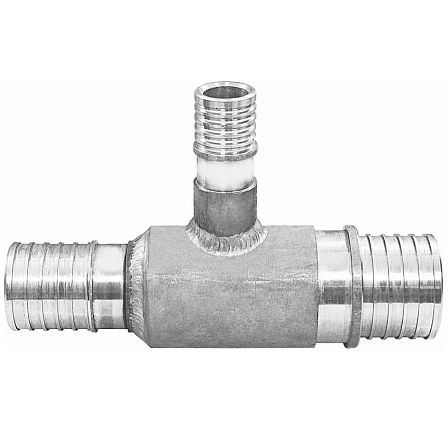

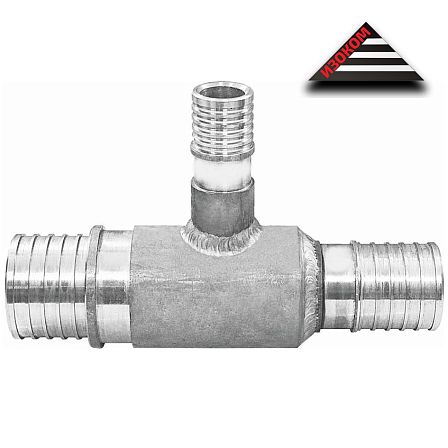

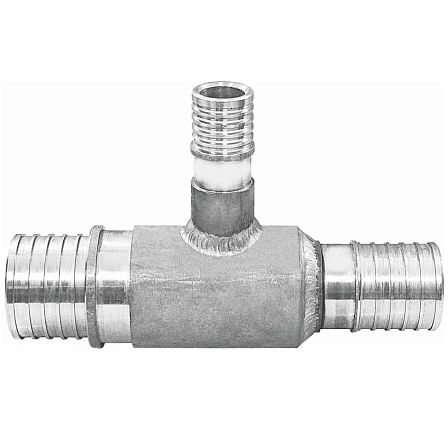

Тройник редукционный Изоком 144,0х7,5- 69,5х4,6-144,0х7,5 -1,0 Мпа, пресс

АРТ: 00775067

Тройник редукционный Изоком 144,0х7,5- 69,5х4,6-144,0х7,5 -1,0 Мпа, пресс

АРТ: 00775067

Краткие характеристики

Все характеристики

Страна производства

БЕЛАРУСЬ

Класс товара

Промышленные

Область применения

Водоснабжение / Отопление / Холодоснабжение

Количество в упаковке

1шт

Товар не поставляется

Описание
Характеристики
Документация

Описание

Тройник редукционный Изоком 144,0х7,5- 69,5х4,6-144,0х7,5 -1,0 Мпа, пресс, артикул АКС-УТ-00775067 классифицируется как фасонный компонент трубопроводной арматуры, предназначенный для изменения конфигурации инженерных сетей за счет организации бокового ответвления с изменением пропускной способности. Изделие входит в номенклатурный ряд комплектующих для систем гибких теплоизолированных труб торговой марки Изоком. Конструктивная формула «144-69,5-144» идентифицирует фитинг как неравнопроходной (переходной) узел. Магистральная линия сохраняет условный проход, соответствующий диаметру 144 мм, тогда как перпендикулярный отвод выполнен с редукцией до диаметра 69,5 мм. Подобная конфигурация применяется в проектах теплоснабжения и водораспределения для подключения второстепенных контуров к главной магистрали без использования последовательного набора переходных муфт.

Геометрические параметры присоединительных штуцеров изделия строго откалиброваны для обеспечения совместимости с полимерными трубами определенных типоразмеров. Проходная часть тройника (ось магистрали) рассчитана на монтаж с трубой внешним диаметром 144,0 мм и толщиной стенки 7,5 мм. Отводной патрубок (штуцер ответвления) спроектирован для соединения с трубой, имеющей внешний диаметр 69,5 мм и толщину стенки 4,6 мм. Точное соблюдение указанных параметров толщины стенки (s) является критическим требованием технологии, так как профиль штуцера («елочка» или кольцевые насечки) и размер монтажной гильзы разработаны под конкретное стандартное размерное отношение (SDR) трубы. Внутренняя гидродинамика фитинга обеспечивает распределение потока рабочей среды из объема магистрали в зауженный канал отвода с минимальными потерями давления и отсутствием зон застоя.

Монтаж узла осуществляется по технологии пресс-соединения (аксиальная или радиальная запрессовка в зависимости от модификации гильзы). Этот метод относится к категории неразъемных соединений, где фиксация достигается за счет пластической деформации трубы и гильзы. Ввиду значительных диаметров сопрягаемых элементов (144 мм и 69,5 мм), процесс установки требует применения специализированного гидравлического оборудования высокой мощности. Технологический цикл включает расширение (экспандирование) концов труб, установку фитинга и последующую запрессовку гильз. Сформированный узел обладает высокой механической прочностью на разрыв и устойчивостью к вибрационным нагрузкам, что позволяет производить его скрытую прокладку (бетонирование, укладка в грунт).

Материалом для изготовления корпуса тройника служит специальный сантехнический сплав (коррозионностойкая латунь, устойчивая к вымыванию цинка, или аналогичный материал, соответствующий ТУ производителя). Сплав химически нейтрален к воде, насыщенной кислородом, и к теплоносителям на основе гликолей. Внутренняя поверхность изделия обработана до низкого класса шероховатости, что снижает гидравлическое сопротивление и препятствует образованию минеральных отложений (накипи) внутри канала, сохраняя пропускную способность узла неизменной в течение эксплуатационного периода.

Основные технические характеристики и параметры:

Системная принадлежность: Трубопроводы Изоком.

Диаметр магистрали (Dн): 144,0 мм (для трубы со стенкой 7,5 мм).

Диаметр ответвления (Dн): 69,5 мм (для трубы со стенкой 4,6 мм).

Технология монтажа: Пресс-фитинг (механическое обжатие).

Угол отвода: 90 градусов.

Материал корпуса: Сплав, устойчивый к коррозии.

Способ прокладки: Подземная, канальная, скрытая.

Установка тройника Изоком 144х69,5х144 должна выполняться аттестованным персоналом в строгом соответствии с инструкцией производителя. Обязательным условием является перпендикулярность среза труб и отсутствие загрязнений на контактных поверхностях. Применение инструмента, не соответствующего калибру 144 мм и 69,5 мм, запрещено во избежание повреждения геометрии фитинга или недостаточного усилия обжима. Соединение не требует технического обслуживания в процессе эксплуатации.

При использовании в составе предизолированных трубопроводов для подземной прокладки, смонтированный узел подлежит обязательной герметизации и теплоизоляции. Для этих целей применяются комплекты изоляции стыков (КИС), которые могут включать термоусадочные муфты, пенополиуретановые скорлупы и компоненты для заливки ППУ. Это обеспечивает восстановление целостности гидрозащитной оболочки, предотвращает тепловые потери и защищает металлический корпус тройника от внешней электрохимической коррозии под воздействием грунтовых вод.

Продукция сертифицирована на соответствие требованиям ГОСТ и санитарно-эпидемиологическим нормам РФ. Использование оригинальных комплектующих является условием гарантийных обязательств на трубопроводную систему.
