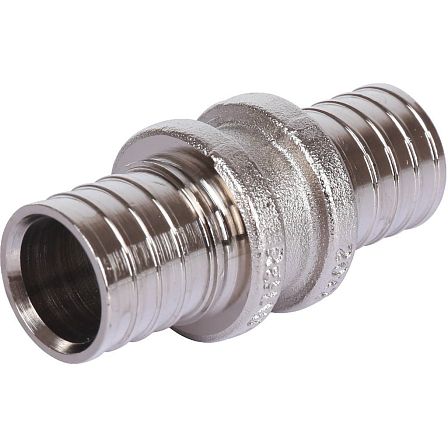

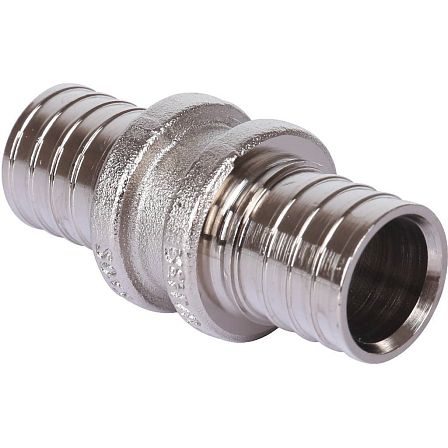

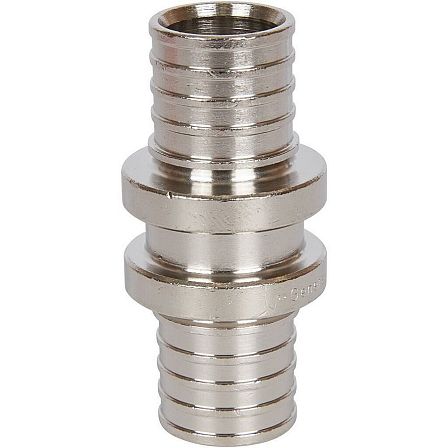

Муфта равнопроходная Изоком 40,0х2,8 - 1,0 A-PE-X, пресс
- Описание
- Характеристики
- Документация Аналогичные товары
Основные технические параметры и характеристики:
-
Торговая марка: Изоком
-
Номинальный наружный диаметр трубы: 40,0 мм.
-
Толщина стенки трубы: 2,8 мм.
-
Технология монтажа: Аксиальная холодная напрессовка (пресс-метод с надвижной гильзой).
-
Проходное сечение: Равнопроходное (полнопроходная конфигурация).
Конструктивное исполнение и материаловедение:
Муфта равнопроходная Изоком 40,0х2,8 изготавливается из высокопрочных коррозионностойких сплавов, характеризующихся устойчивостью к вымыванию цинка и отсутствием склонности к образованию трещин под напряжением. Корпус фитинга представляет собой монолитную цилиндрическую деталь с двумя рабочими штуцерами (хвостовиками).
На наружную поверхность штуцеров нанесена система кольцевых выступов (упоров) со специально рассчитанным гребенчатым профилем. Данная геометрия выступов обеспечивает механическую фиксацию стенки трубы толщиной 2,8 мм после завершения процесса напрессовки. Внутреннее сечение муфты спроектировано таким образом, чтобы не создавать заужений потока. Поскольку труба перед вводом штуцера расширяется, внутренний диаметр фитинга остается максимально приближенным к исходному внутреннему диаметру трубы, что минимизирует локальное гидравлическое сопротивление.
Функциональный принцип и технология монтажа:
Работа муфты Изоком 40,0х2,8 - 1,0 A-PE-X базируется на физико-механическом свойстве молекулярной памяти сшитого полиэтилена. Технологический регламент формирования герметичного соединения включает следующие операции:
-
Установка надвижных нержавеющих или латунных гильз на соединяемые концы труб.
-
Радиальное расширение торцевых участков труб с помощью специализированного расширителя (экспандера) с насадкой под диаметр 40 мм.
-
Размещение штуцеров муфты внутри расширенных отверстий труб до упорного буртика на корпусе фитинга.
-
Принудительное осевое перемещение (напрессовка) гильз на штуцеры с использованием аксиального прессового инструмента.
В процессе запрессовки полимерный материал трубы заполняет межкольцевые пространства штуцера муфты, формируя лабиринтное уплотнение. Герметичность узла достигается за счет плотного контакта материалов «металл-полимер» без применения сторонних эластичных прокладок (O-ring). Это исключает риск протечек, связанных с высыханием или термическим износом резины.
Область применения и эксплуатационные возможности:
Муфта равнопроходная Изоком 40,0х2,8 - 1,0 A-PE-X, пресс предназначена для использования в составе:
-
Систем холодного и горячего водоснабжения (ХВС и ГВС) жилых и общественных зданий.
-
Магистральных и распределительных контуров отопления (радиаторное отопление, внутридомовые стояки).
Требования к монтажу, транспортировке и хранению:
Установка муфты должна производиться исключительно специализированным инструментом, предназначенным для работы с аксиальными системами диаметром 40,0 мм. Запрещается использовать инструмент с поврежденными или деформированными насадками. Перед началом работ необходимо провести визуальный осмотр штуцеров на отсутствие задиров, механических вмятин и инородных загрязнений.
Транспортировка и хранение изделий осуществляются в заводской упаковке, защищающей металл от контакта с агрессивными химическими веществами и влагой. Продукция Изоком химически нейтральна и разрешена к применению в системах питьевого водоснабжения. Фитинг обладает высокой сопротивляемостью к гидравлическим ударам, вибрационным нагрузкам и линейным термическим расширениям, характерным для систем отопления и водоснабжения. Изделие соответствует требованиям ТУ и проходит контроль качества на каждом этапе производства.
