Муфта равнопроходная Изоком 47,7х3,6 - 1,0 A-PE-X, пресс
- Описание
- Характеристики
- Документация Аналогичные товары
Основные технические параметры и характеристики:
-
Производитель: Изоком
-
Диаметр сопрягаемой трубы (внешний): 47,7 мм.
-
Толщина стенки трубы: 3,6 мм.
-
Технология монтажа: Аксиальная напрессовка с использованием подвижных гильз.
-
Тип прохода: Равнопроходной (соотношение внутреннего сечения фитинга и трубы).
Конструктивное исполнение и материаловедение:

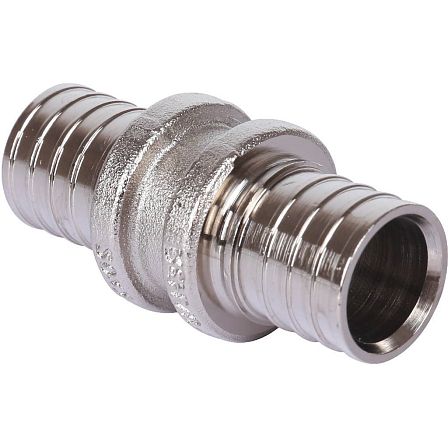

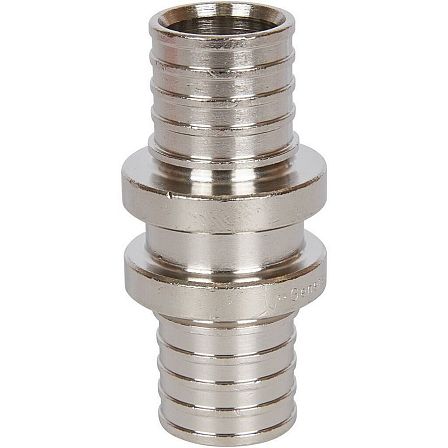

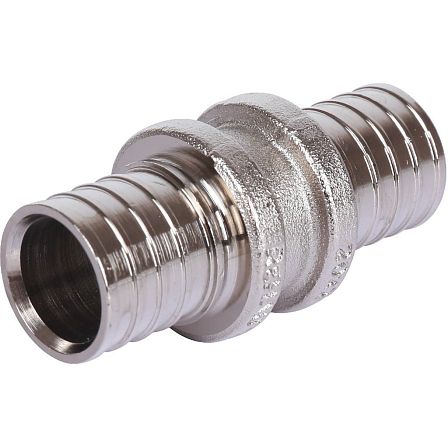

Муфта равнопроходная Изоком 47,7х3,6 изготавливается из высокопрочных коррозионностойких латунных сплавов или аналогичных металлов, устойчивых к децинкификации и процессам вымывания компонентов материала. Конструкция фитинга представляет собой монолитный корпус с двумя рабочими штуцерами (хвостовиками). На наружной поверхности штуцеров выполнена многоступенчатая система кольцевых насечек (упоров) специального профиля. Геометрия этих выступов рассчитана на обеспечение максимального коэффициента трения и механического зацепления с внутренним слоем сшитого полиэтилена после завершения цикла напрессовки.
Изделие классифицируется как равнопроходное. Технология аксиального соединения подразумевает предварительное расширение конца трубы, благодаря чему внутренний диаметр штуцера муфты практически совпадает с внутренним диаметром основной магистрали. Это конструктивное решение минимизирует локальные гидравлические сопротивления в месте стыка, предотвращает падение давления и исключает риск возникновения турбулентных завихрений в потоке теплоносителя или воды.
Функциональный принцип и технология монтажа:
Работа муфты Изоком 47,7х3,6 - 1,0 A-PE-X базируется на физико-механическом свойстве молекулярной памяти полимера PE-X. Процесс формирования герметичного узла осуществляется в несколько этапов:
-
Установка надвижных нержавеющих или латунных гильз на соединяемые трубы.
-
Радиальное расширение (экспандирование) концов труб с помощью гидравлического инструмента, оснащенного насадкой под диаметр 47,7 мм.
-
Вставка штуцеров муфты в расширенные полости труб до ограничительного буртика на корпусе фитинга.
-
Принудительное осевое перемещение (напрессовка) гильз на штуцеры муфты с использованием аксиального пресса.
При монтаже стенка трубы толщиной 3,6 мм подвергается компрессионному сжатию между жесткой внутренней поверхностью гильзы и профилированным хвостовиком муфты. Полимер заполняет межкольцевые впадины фитинга, формируя герметичный барьер. Отсутствие эластомерных уплотнителей повышает эксплуатационную надежность системы, так как исключается фактор термической деградации резины.
Область применения и эксплуатационные свойства:
Муфта равнопроходная Изоком 47,7х3,6 - 1,0 A-PE-X, пресс применяется в составе:
-
Магистральных и распределительных сетей радиаторного отопления.
-
Систем холодного и горячего хозяйственно-питьевого водоснабжения.
Требования к монтажу, транспортировке и хранению:
Установка муфты должна производиться исключительно специализированным инструментом аксиального типа, откалиброванным под типоразмер 47,7 мм. Использование неоригинальных насадок запрещено, так как это ведет к нарушению геометрии узла и риску протечки. Перед монтажом необходимо проводить визуальный контроль чистоты штуцеров и отсутствия механических дефектов на гребенчатом профиле.
Транспортировка и хранение изделий осуществляются в заводской упаковке, защищающей внутренние поверхности от загрязнений и влаги. Изделие является экологически нейтральным, не влияет на органолептические показатели питьевой воды и соответствует санитарно-гигиеническим нормативам. Муфта равнопроходная Изоком 47,7х3,6 - 1,0 A-PE-X, пресс является стандартным элементом профессиональных трубопроводных систем, обеспечивающим стабильность гидравлических характеристик сети.
