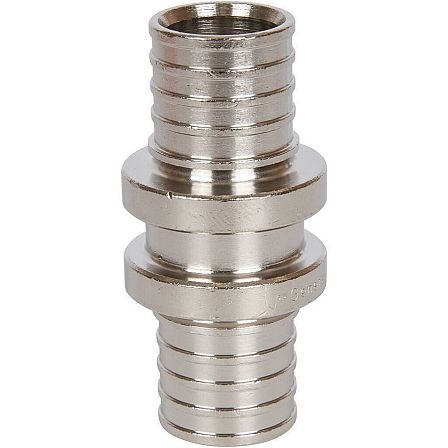

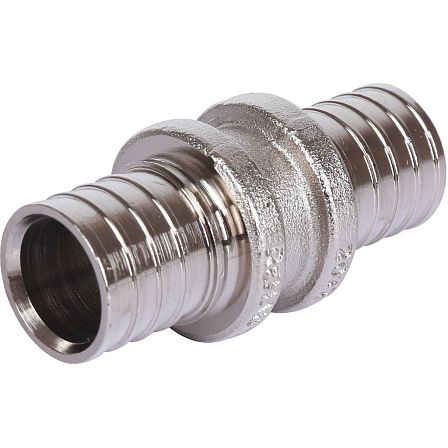

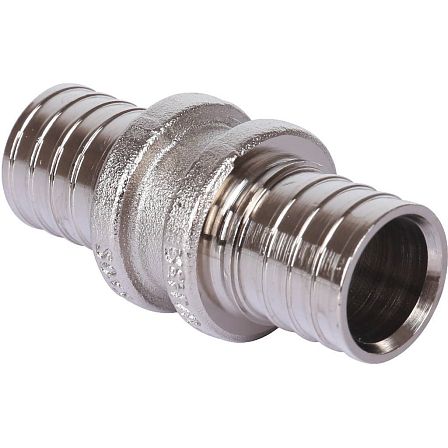

Муфта равнопроходная Изоком 58,5х4,0 - 1,0 A-PE-X, пресс
- Описание
- Характеристики
- Документация Аналогичные товары
Основные технические характеристики и рабочие параметры:
-
Торговая марка: Изоком
-
Типоразмер сопрягаемой трубы: 58,5 мм (внешний диаметр).
-
Толщина стенки трубы: 4,0 мм.
-
Технология монтажа: Аксиальная холодная запрессовка (с применением надвижной гильзы).
-
Конфигурация: Равнопроходная (внутреннее сечение без заужений).
Конструктивное исполнение и материаловедение:
Муфта равнопроходная Изоком 58,5х4,0 изготавливается из высокопрочных латунных сплавов или аналогичных коррозионностойких металлов, характеризующихся устойчивостью к децинкификации (вымыванию цинка) и воздействию агрессивных компонентов теплоносителя. Конструкция фитинга представляет собой цельнометаллический корпус с двумя симметричными штуцерами. Наружная поверхность каждого штуцера снабжена упорными выступами (гребенками) специального профиля. Данный рельеф обеспечивает жесткую фиксацию стенки трубы толщиной 4,0 мм и предотвращает её осевое смещение при гидроударах или тепловом расширении.
Изделие классифицируется как равнопроходное, что означает сохранение постоянного внутреннего сечения трубопровода в месте стыка. Благодаря предварительному механическому расширению конца трубы перед установкой муфты, проходное сечение узла остается эквивалентным проходному сечению основной магистрали. Это сводит к минимуму локальные гидравлические сопротивления и исключает падение давления на соединительном узле.
Технологические принципы функционирования:
Герметизация соединения с использованием муфты Изоком 58,5х4,0 базируется на физическом свойстве молекулярной памяти сшитого полиэтилена A-PE-X.
Алгоритм формирования неразборного узла включает следующие этапы:
-
Размещение надвижных фиксирующих гильз на концах труб.
-
Радиальное расширение торцов труб специализированным гидравлическим экспандером с насадкой диаметром 58,5 мм.
-
Введение штуцеров муфты в расширенные полости труб до ограничительного буртика.
-
Надвижка гильз на штуцеры муфты с помощью аксиального прессового инструмента.
В процессе запрессовки полимерный материал трубы обжимается между жесткой поверхностью гильзы и профилированным хвостовиком муфты. Сшитый полиэтилен, стремясь восстановить исходную форму, заполняет все впадины гребенчатого профиля фитинга, создавая герметичный барьер. Отсутствие резиновых уплотнительных колец в конструкции муфты исключает риск протечек, связанных с термической деградацией, высыханием или механическим износом эластомеров.
Область применения и эксплуатационные свойства:
Муфта равнопроходная Изоком 58,5х4,0 - 1,0 A-PE-X, пресс предназначена для эксплуатации в составе следующих систем:
-
Магистральные сети отопления: Линейное соединение распределительных трубопроводов в системах централизованного теплоснабжения.
-
Водоснабжение: Монтаж стояков и подводящих веток горячего и холодного водоснабжения (ГВС и ХВС) промышленных и жилых объектов.
Сформированное соединение является необслуживаемым и неразборным. В соответствии со строительными регламентами, такие узлы допускается скрывать в монолитных железобетонных конструкциях, стяжках пола и заделывать в стены без устройства ревизионных люков.
Нормативные требования к монтажу и хранению:
Установка муфты равнопроходной Изоком 58,5х4,0 должна производиться исключительно оригинальным гидравлическим или ручным инструментом аксиального типа, откалиброванным под данный типоразмер. Запрещается использование инструмента с деформированными насадками. Перед началом работ обязателен визуальный контроль штуцеров на отсутствие инородных включений, вмятин и задиров на гребенчатом профиле.
Транспортировка и хранение изделий должны осуществляться в заводской таре в условиях, исключающих механическое воздействие и контакт с парами агрессивных химических веществ. Изделие экологически безопасно, не оказывает влияния на химический состав транспортируемой воды и соответствует санитарно-гигиеническим нормам для систем питьевого водоснабжения. Муфта устойчива к линейным расширениям и сохраняет целостность узла при вибрационных нагрузках, характерных для работы насосного оборудования.
