Муфта равнопроходная Изоком 69,5х4,6 - 1,0 A-PE-X, пресс
- Описание
- Характеристики
- Документация Аналогичные товары
Технические параметры и характеристики изделия:
-
Торговая марка: Изоком.
-
Номинальный диаметр присоединяемой трубы: 69,5 мм.
-
Толщина стенки сопрягаемой трубы: 4,6 мм.
-
Тип соединения: Аксиальная запрессовка (метод холодного напрессовывания).
Конструктивные особенности и материаловедение:

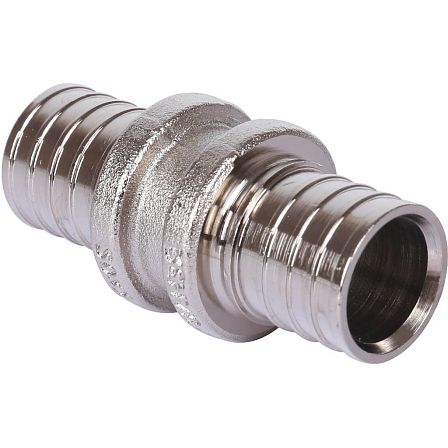

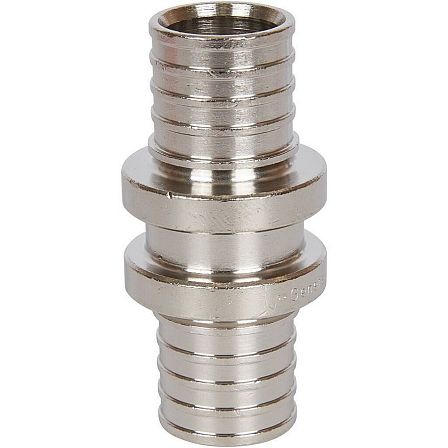

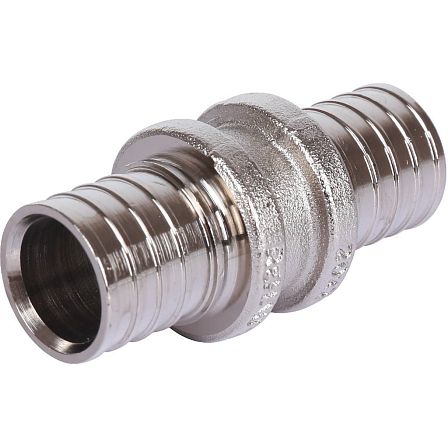

Муфта равнопроходная Изоком 69,5х4,6 изготавливается из высокопрочных коррозионностойких сплавов, обладающих устойчивостью к вымыванию компонентов материала и воздействию агрессивных химических соединений. Конструкция фитинга представляет собой цельнолитой полый корпус с двумя симметричными штуцерами (хвостовиками). На наружной поверхности штуцеров расположены кольцевые упорные выступы (насечки) со специально рассчитанным профилем. Данная конфигурация гребенки обеспечивает жесткую механическую фиксацию полимерного материала трубы, предотвращая её продольное смещение под воздействием термических расширений и гидравлического давления.
Изделие классифицируется как равнопроходное: внутренний диаметр муфты спроектирован таким образом, что в зоне соединения не возникает сужения живого сечения трубопровода. Благодаря предварительному расширению конца трубы перед установкой фитинга, пропускная способность узла остается идентичной пропускной способности основной магистрали, что сводит к минимуму локальные гидравлические потери и исключает возникновение турбулентных потоков.
Технология монтажа и функциональный принцип:
Соединение трубопровода с использованием муфты Изоком 69,5х4,6 базируется на физико-механическом свойстве молекулярной памяти материала A-PE-X.
Технологический процесс формирования герметичного узла включает следующие этапы:
-
Установка надвижных гильз (кольцевых фиксаторов) на концы соединяемых труб.
-
Радиальное расширение торцевых участков труб с помощью специализированного гидравлического экспандера с насадкой диаметром 69,5 мм.
-
Размещение штуцеров муфты внутри расширенных полостей труб.
-
Осевое перемещение (напрессовка) надвижных гильз на штуцеры муфты с использованием аксиального пресса.
При выполнении запрессовки стенка трубы толщиной 4,6 мм подвергается компрессионному воздействию, в результате чего полимер плотно заполняет пространство между кольцевыми упорами фитинга. Герметичность системы обеспечивается без применения резиновых уплотнительных колец или иных эластомеров, что исключает риск протечки по причине термической деградации или высыхания уплотнителей.
Область применения и эксплуатационные свойства:
Муфта равнопроходная Изоком 69,5х4,6 - 1,0 A-PE-X, пресс предназначена для эксплуатации в составе:
-
Магистральных и распределительных сетей теплоснабжения и отопления.
-
Систем горячего и холодного водоснабжения (ГВС и ХВС) промышленных и гражданских объектов.
Сформированный узел является неразборным и не требует технического обслуживания в течение всего срока службы. Согласно действующим инженерным регламентам, такие соединения допускается замоноличивать в бетонные стяжки, скрывать в строительных конструкциях и шахтах.
Требования к монтажу, транспортировке и контролю качества:
Монтаж муфты равнопроходной Изоком 69,5х4,6 должен производиться исключительно оригинальным инструментом, откалиброванным под данный типоразмер. Использование насадок и прессов других номиналов запрещено, так как это ведет к неравномерному обжатию и нарушению герметичности. Перед установкой необходимо убедиться в чистоте штуцеров и отсутствии механических повреждений (вмятин, задиров) на гребенчатом профиле.
Транспортировка и хранение изделий должны осуществляться в заводской упаковке в условиях, исключающих воздействие влаги и паров агрессивных веществ. Изделие экологически безопасно, не оказывает влияния на состав транспортируемой питьевой воды и полностью соответствует стандартам гигиенической безопасности. Муфта устойчива к гидроударам и механическим вибрациям, характерным для пусконаладочных и рабочих режимов эксплуатации напорных трубопроводов.
