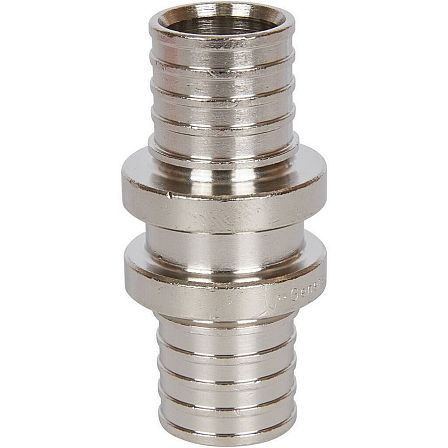

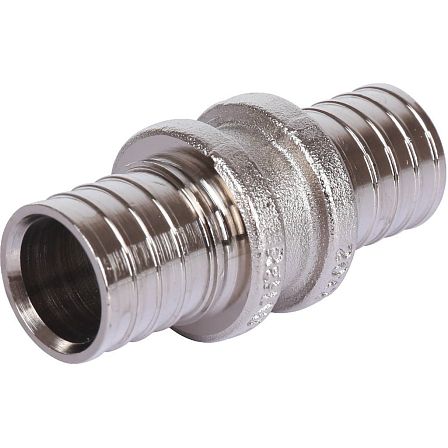

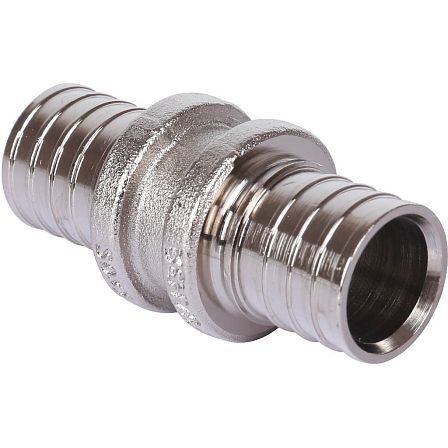

Муфта равнопроходная Изоком 84,0х6,0 - 1,0 A-PE-X, пресс
- Описание
- Характеристики
- Документация Аналогичные товары
Технические характеристики и рабочие параметры:
-
Торговая марка: Изоком.
-
Типоразмер присоединяемой трубы: 84,0 мм.
-
Толщина стенки сопрягаемой трубы: 6,0 мм.
-
Метод фиксации: Аксиальная напрессовка с использованием подвижной гильзы.
-
Конфигурация прохода: Равнопроходная (без изменения внутреннего диаметра магистрали).
Конструктивное исполнение и материаловедение:
Муфта равнопроходная Изоком 84,0х6,0 изготавливается из высокопрочных металлических сплавов, обладающих коррозионной стойкостью и устойчивостью к вымыванию цинка или электрохимическому разрушению. Конструкция представляет собой монолитный полый корпус с двумя симметричными цилиндрическими штуцерами. Поверхность каждого штуцера снабжена серией кольцевых упорных выступов (насечек), имеющих специальный профиль, который обеспечивает максимальное сцепление с внутренним слоем полимерной трубы и предотвращает продольный сдвиг под воздействием гидравлических нагрузок.
Внутреннее сечение муфты спроектировано таким образом, чтобы минимизировать коэффициент гидравлического сопротивления. После монтажа внутренний диаметр узла практически соответствует проходному сечению основной трубы, что исключает возникновение зон застойных явлений и снижает потери давления на трение рабочей среды.
Физика процесса и технология монтажа:
Соединение трубопровода с применением муфты Изоком 84,0х6,0 реализуется методом холодной осевой запрессовки. Технологический процесс базируется на использовании молекулярной памяти материала A-PE-X. Основные этапы формирования узла:
-
Установка надвижных гильз соответствующего размера на торцы труб.
-
Радиальное расширение (экспандирование) конца трубы с помощью гидравлического расширителя.
-
Вставка штуцеров муфты в расширенные полости труб до фиксации.
-
Надвижка гильз на штуцеры муфты с применением аксиального пресса.
При напрессовке стенка трубы толщиной 6,0 мм подвергается компрессионному сжатию между жесткой внутренней поверхностью гильзы и рифленым профилем штуцера. Полимерный материал, восстанавливая исходную форму, заполняет все межкольцевые впадины фитинга, создавая герметичный барьер («лабиринтное уплотнение»). Отсутствие в конструкции резиновых уплотнительных колец устраняет риск протечки вследствие термического старения или деструкции эластомеров.
Область применения и эксплуатационные ограничения:
Муфта равнопроходная Изоком 84,0х6,0 - 1,0 A-PE-X, пресс применяется в следующих инженерных коммуникациях:
-
Магистральные сети отопления: Линейное соединение труб в распределительных системах и тепловых сетях.
-
Горячее и холодное водоснабжение: Монтаж стояков и подводящих линий в гражданском и промышленном строительстве.
Нормативные требования и контроль качества:
Изделия должны соответствовать допускам, указанным в технических регламентах производителя. Перед монтажом необходимо проводить визуальную дефектовку штуцеров на предмет отсутствия вмятин, зазубрин и инородных включений. Муфта должна использоваться только с трубами, имеющими соответствующую толщину стенки (6,0 мм), для обеспечения требуемого коэффициента сжатия. Использование монтажного инструмента, не откалиброванного под диаметр 84 мм, запрещено.
Хранение продукции осуществляется в сухих помещениях в заводской таре, исключающей механическую деформацию корпусов. Муфта равнопроходная Изоком 84,0х6,0 - 1,0 A-PE-X химически нейтральна, не влияет на состав питьевой воды и полностью соответствует экологическим стандартам безопасности. Изделие устойчиво к линейным расширениям трубопровода и сохраняет целостность при гидроударах в пределах установленных норм PN.
