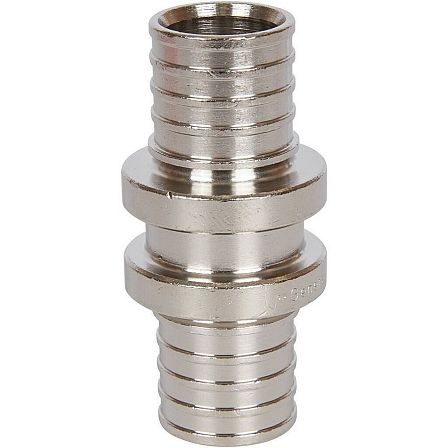

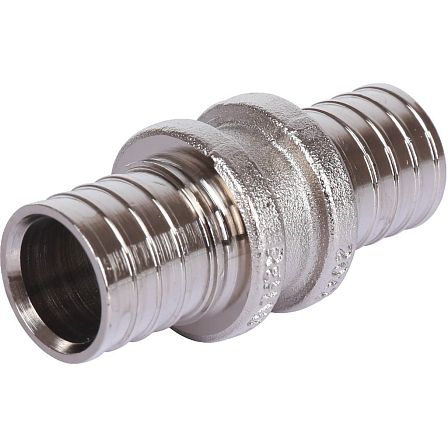

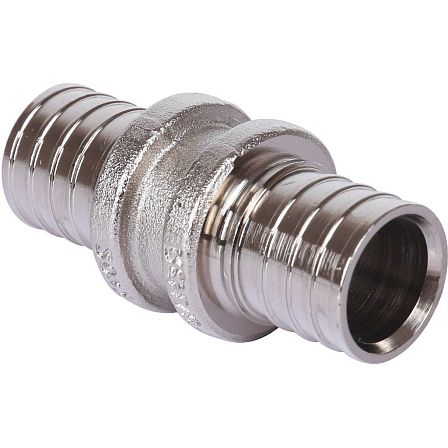

Муфта равнопроходная Изоком 101,0х6,5 - 1,0 A-PE-X, пресс
- Описание
- Характеристики
- Документация Аналогичные товары
Технические характеристики и параметры изделия:
-
Торговая марка: Изоком.
-
Номинальный наружный диаметр сопрягаемой трубы: 101,0 мм.
-
Толщина стенки трубы: 6,5 мм.
-
Метод монтажа: Аксиальный пресс (напрессовка с использованием подвижной гильзы).
-
Пропускная способность: Равнопроходная (внутреннее сечение соответствует расчетным гидравлическим параметрам трубопровода).
Конструктивные особенности и материаловедение:
Муфта равнопроходная Изоком 101,0х6,5 изготавливается из высокопрочных коррозионностойких сплавов, обладающих устойчивостью к вымыванию компонентов материала и воздействию агрессивных химических сред. Изделие состоит из монолитного корпуса, на обоих концах которого расположены присоединительные штуцеры (хвостовики). Наружная поверхность штуцеров имеет гребенчатый профиль (упорные выступы), форма которых оптимизирована для предотвращения продольного смещения трубы после завершения цикла запрессовки.
Материал фитинга характеризуется низким коэффициентом шероховатости внутренней поверхности, что минимизирует вероятность образования солевых отложений и шлама внутри узла. Физико-механические свойства сплава обеспечивают сохранение геометрической целостности детали при воздействии высоких давлений и температурных колебаний рабочей среды.
Технологический принцип монтажа и обеспечения герметичности:
Соединение трубопровода с использованием муфты Изоком 101,0х6,5 базируется на методе аксиальной напрессовки. Данная технология использует эффект молекулярной памяти сшитого полиэтилена (A-PE-X). Процесс формирования узла включает следующие технические этапы:
-
Установка надвижных гильз соответствующего типоразмера на концы труб.
-
Механическое расширение (экспандирование) среза трубы с помощью гидравлического инструмента.
-
Введение штуцеров муфты в расширенные полости труб.
-
Принудительное осевое перемещение гильз на штуцеры с помощью аксиального пресса.
В результате стенка трубы толщиной 6,5 мм плотно зажимается между внутренней стенкой гильзы и наружным профилем штуцера муфты. Полимерный материал заполняет проточки штуцера, создавая лабиринтное уплотнение. Герметичность системы достигается без применения сторонних эластомерных прокладок или уплотнительных колец, что исключает риск протечки из-за старения или разрушения резины.
Эксплуатационные свойства и область применения:
Муфта равнопроходная Изоком 101,0х6,5 - 1,0 A-PE-X, пресс предназначена для формирования надежных соединений в следующих системах:
-
Магистральные сети теплоснабжения: Соединение труб в системах центрального и автономного отопления, в том числе при использовании труб в пенополиуретановой (ППУ) изоляции.
-
Водоснабжение: Монтаж линий холодного и горячего водоснабжения (ХВС и ГВС) в жилых, административных и промышленных зданиях.
Узел соединения, зафиксированный аксиальным методом, является неразборным и не требует периодического технического обслуживания в процессе эксплуатации. Согласно строительным регламентам, такие соединения допускаются к скрытой прокладке в бетонной стяжке, шахтах и каналах.
Требования к качеству, транспортировке и монтажу:
Изделия должны храниться в заводской таре, защищенной от воздействия влаги и механических повреждений. Перед началом монтажа обязателен визуальный контроль штуцеров на отсутствие зазубрин, вмятин и загрязнений. Установка муфты равнопроходной Изоком 101,0х6,5 должна производиться исключительно специализированным инструментом, откалиброванным под диаметр 101 мм. Использование неоригинальных насадок или неисправного оборудования может привести к нарушению прочности узла.
Муфта полностью совместима с компонентами системы Изоком и соответствует требованиям по экологической безопасности, что позволяет применять её в системах транспортировки питьевой воды. Изделие устойчиво к вибрационным нагрузкам и гидроударам, возникающим в процессе пусконаладочных работ и эксплуатации трубопроводных сетей.
