Муфта равнопроходная Изоком 116,0х6,8 - 1,0 A-PE-X-, пресс
- Описание
- Характеристики
- Документация Аналогичные товары
Муфта равнопроходная Изоком 116,0х6,8 - 1,0 A-PE-X-, пресс, артикул АКС-УТ-00775078 представляет собой специализированный линейный соединитель, предназначенный для стыковки двух участков трубопроводных систем. Данный технический элемент спроектирован для использования в магистральных и распределительных сетях. Конструкция изделия обеспечивает формирование соединения методом холодной осевой запрессовки, что исключает необходимость применения сварки, пайки или нарезания резьбы.
Основные технические характеристики и параметры:
-
Номинальный наружный диаметр сопрягаемой трубы: 116,0 мм.
-
Толщина стенки трубы: 6,8 мм.
-
Технология монтажа: Аксиальный пресс (напрессовка фиксирующей гильзы).
-
Конфигурация: Равнопроходная (сохранение внутреннего сечения без сужений).
Конструктивные особенности и свойства материалов:

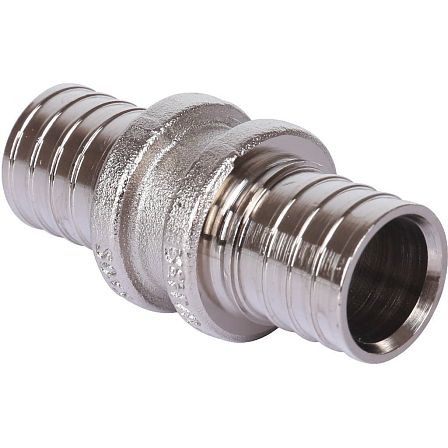

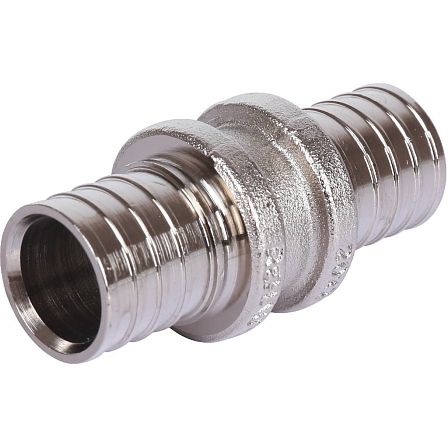

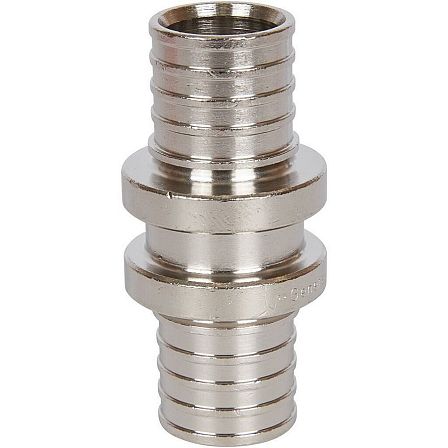

Муфта равнопроходная Изоком 116,0х6,8 изготавливается из высокопрочных сплавов, обладающих устойчивостью к децинкификации и электрохимической коррозии. Корпус изделия выполнен в виде монолитного фитинга с двумя симметричными штуцерами. Поверхность штуцеров снабжена системой кольцевых выступов (упоров) с особым профилем сечения, который обеспечивает фиксацию полимерного материала трубы и предотвращает его сползание под действием внутреннего давления или температурных деформаций.
Особенностью равнопроходной муфты данного типоразмера является отсутствие гидравлических потерь, связанных с заужением проходного канала. Внутренний диаметр фитинга согласован с внутренним диаметром трубы 116,0х6,8 мм после ее расширения инструментами экспандирования, что минимизирует турбулентность потока и сохраняет проектные гидравлические характеристики инженерной сети.
Функциональный принцип формирования узла:
Технология аксиальной запрессовки, применяемая для муфты Изоком 116,0х6,8, базируется на физико-механических свойствах сшитого полиэтилена — молекулярной памяти формы. При выполнении монтажных работ конец трубы расширяется, в него вводится штуцер муфты, после чего надвижная гильза перемещается вдоль оси фитинга до упора.
В процессе запрессовки стенка трубы толщиной 6,8 мм прижимается к профилированным насечкам штуцера муфты. Полимерный материал, стремясь вернуться в исходное состояние, заполняет межкольцевые пространства штуцера, создавая герметичный барьер. Данный метод исключает использование эластомерных уплотнений (резиновых колец), что повышает надежность узла, так как герметичность обеспечивается непосредственно контактом материалов «металл-полимер».
Область применения и условия эксплуатации:
Муфта равнопроходная Изоком 116,0х6,8 - 1,0 A-PE-X, пресс предназначена для эксплуатации в составе:
-
Магистральных тепловых сетей: Соединение участков трубопроводов в системах централизованного и автономного отопления.
-
Систем водоснабжения: Монтаж линий ГВС и ХВС промышленного и гражданского назначения.
Требования к монтажу и контролю качества:
Для выполнения работ по установке муфты равнопроходной Изоком 116,0х6,8 требуется специализированный аксиальный пресс с насадками, соответствующими диаметру 116 мм. Запрещается использование инструмента с дефектными рабочими поверхностями. Перед началом запрессовки необходимо убедиться в чистоте штуцеров муфты и ровности среза трубы.
Хранение изделий должно осуществляться в заводской таре в условиях, исключающих механическое повреждение профиля штуцеров и воздействие паров агрессивных веществ. Изделие соответствует стандартам безопасности для систем питьевого водоснабжения и теплоснабжения, что подтверждается техническими условиями ТУ и сертификатами соответствия на систему Изоком. Продукция рассчитана на эксплуатацию в условиях высокого давления и температурных циклов без риска ослабления соединения.
