Муфта равнопроходная Изоком 127,0х7,1 - 1,0 A-PE-X, пресс
- Описание
- Характеристики
- Документация Аналогичные товары
Основные технические характеристики и параметры:
-
Типоразмер сопрягаемой трубы: 127,0 мм (наружный диаметр).
-
Толщина стенки трубы: 7,1 мм.
-
Способ монтажа: Аксиальный пресс (осевое напрессовывание фиксирующих гильз).
-
Пропускная способность: Равнопроходная (внутренний диаметр не имеет сужений, препятствующих потоку).
Конструктивные и материаловедческие особенности:

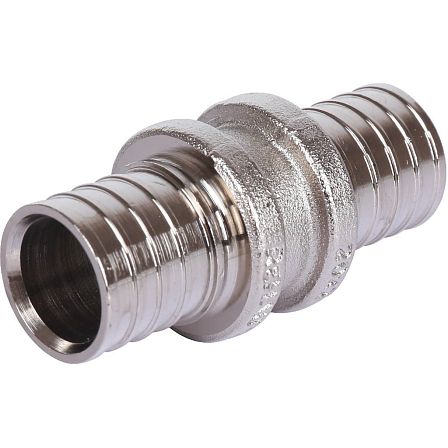

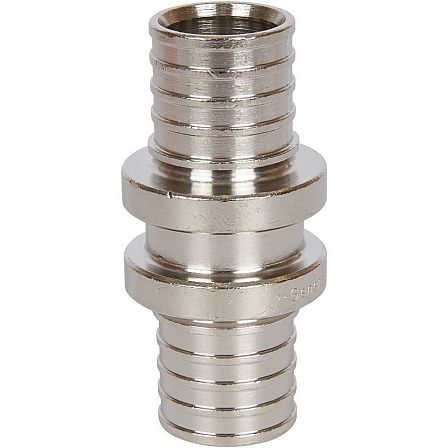

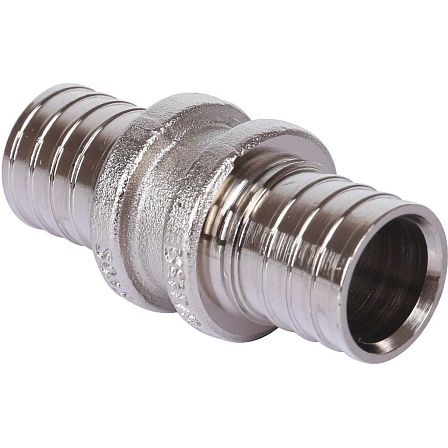

Муфта равнопроходная Изоком 127,0х7,1 изготавливается из высокопрочных коррозионностойких сплавов, химический состав которых обеспечивает нейтральность к транспортируемой жидкости и устойчивость к вымыванию цинка. Корпус фитинга представляет собой монолитную деталь с двумя идентичными рабочими штуцерами (хвостовиками). На наружной поверхности штуцеров нанесены кольцевые проточки со специальным профилем («зубьями»), которые предназначены для надежного удержания полимерного материала трубы после завершения процесса напрессовки.
Геометрия внутреннего канала муфты оптимизирована для минимизации локальных гидравлических сопротивлений. В отличие от фитингов других типов, аксиальная муфта 127,0х7,1 мм не вызывает значительных потерь давления в системе, так как расширение конца трубы перед установкой фитинга позволяет сохранить проектное проходное сечение магистрали.
Технологический регламент монтажа:
Соединение труб при помощи данной муфты базируется на физическом свойстве молекулярной памяти сшитого полиэтилена A-PE-X. Процесс формирования узла включает следующие технические этапы:
-
Установка надвижных гильз соответствующего диаметра на соединяемые участки труб.
-
Равномерное расширение (экспандирование) торцов труб с использованием гидравлического инструмента с насадкой под диаметр 127 мм.
-
Ввод штуцеров муфты в расширенные концы труб до упора.
-
Аксиальное перемещение надвижных гильз в сторону корпуса муфты до фиксации.
В процессе запрессовки стенка трубы толщиной 7,1 мм механически обжимается между гильзой и рифленой поверхностью штуцера муфты. Полимер заполняет проточки на металле, формируя герметичное соединение без применения эластомерных уплотнительных колец.
Эксплуатационные свойства и область применения:
Муфта равнопроходная Изоком 127,0х7,1 - 1,0 A-PE-X, пресс предназначена для эксплуатации в высоконагруженных инженерных системах:
-
Внутриквартальные и магистральные сети теплоснабжения (в том числе в составе труб в ППУ-изоляции).
-
Системы горячего и холодного водоснабжения (ГВС и ХВС) объектов гражданского и промышленного назначения.
Соединение, выполненное с применением аксиального пресса, характеризуется высокой сопротивляемостью к вибрационным воздействиям, линейным температурным расширениям и гидравлическим ударам. Отсутствие резьбовых элементов и резиновых прокладок делает узел необслуживаемым, что позволяет выполнять скрытую прокладку в железобетонных конструкциях, каналах и непосредственно в грунте при соблюдении правил внешней изоляции стыка.
Условия транспортировки, хранения и контроля:
Изделия должны храниться в заводской упаковке, предотвращающей загрязнение внутренних поверхностей и механическое повреждение профиля штуцеров. Перед выполнением монтажных работ обязателен контроль целостности кромок и отсутствия деформаций корпуса. Муфта равнопроходная Изоком 127,0х7,1 - 1,0 A-PE-X должна применяться строго с трубами, имеющими указанные геометрические параметры (127,0 мм наружный диаметр и 7,1 мм толщина стенки), для обеспечения расчетного коэффициента сжатия. Изделие экологически безопасно и пригодно для использования в сетях подачи питьевой воды.
