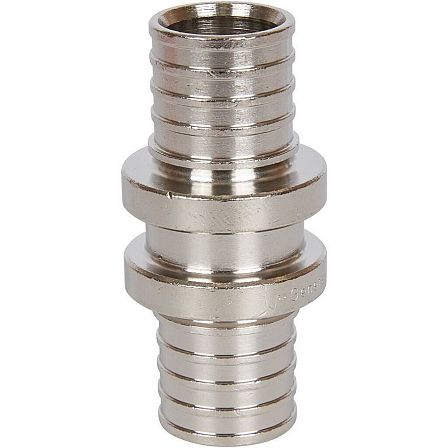

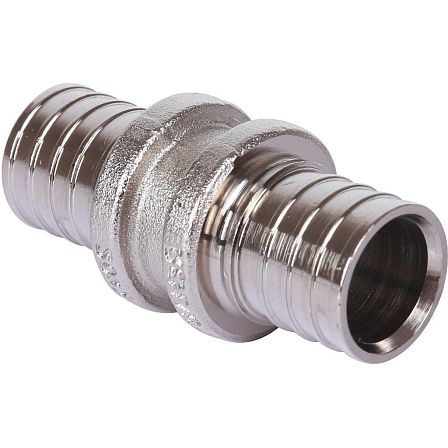

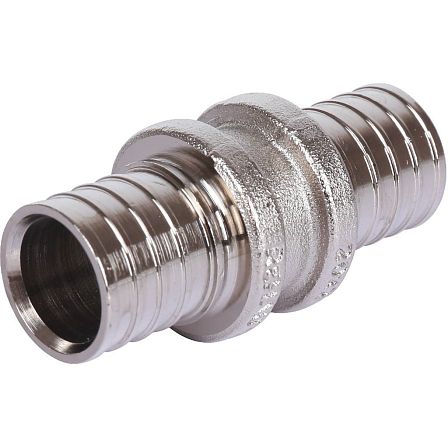

Муфта равнопроходная Изоком 144,0х7,5 - 1,0 A-PE-X, пресс
- Описание
- Характеристики
- Документация Аналогичные товары
Технические характеристики и массогабаритные параметры:
-
Номинальный наружный диаметр сопрягаемой трубы: 144,0 мм.
-
Толщина стенки трубы: 7,5 мм.
-
Тип соединения: Аксиальный пресс (напрессовочный метод с использованием надвижных гильз).
Конструктивные особенности и свойства материалов:
Муфта равнопроходная Изоком 144,0х7,5 изготавливается из высокопрочных коррозионностойких материалов, устойчивых к вымыванию цинка и воздействию агрессивных сред. Поверхность фитинга проходит прецизионную механическую обработку. На штуцерах (хвостовиках) изделия нанесены кольцевые проточки (упоры) специального профиля, которые обеспечивают надежное сцепление с внутренним слоем трубы при запрессовке.
Конструкция муфты исключает наличие сужений, существенно влияющих на гидравлическое сопротивление системы. Внутреннее сечение фитинга максимально приближено к внутреннему диаметру трубы 144,0х7,5 мм после расширения, что минимизирует турбулентность потока и потерю давления на узле соединения. Материал корпуса обладает высокой механической жесткостью, что позволяет выдерживать значительные осевые нагрузки, возникающие при температурных деформациях трубопровода.
Технология монтажа и функциональное назначение:
Соединение при помощи муфты равнопроходной Изоком 144,0х7—1,0 A-PE-X осуществляется по технологии аксиального прессования, основанной на свойстве молекулярной памяти сшитого полиэтилена. Процесс монтажа включает в себя следующие этапы:
-
На подготовленные концы труб надеваются надвижные нержавеющие или латунные гильзы соответствующего типоразмера.
-
Срезы труб расширяются специализированным гидравлическим экспандером с насадкой для диаметра 144 мм.
-
Штуцеры муфты вставляются в расширенные отверстия труб.
-
С помощью аксиального пресса гильзы надвигаются на штуцеры муфты, зажимая стенку трубы (толщиной 7,5 мм) между внутренней поверхностью гильзы и наружной поверхностью фитинга.
В результате формируется монолитное соединение, в котором роль уплотнителя выполняет сам материал трубы.
Эксплуатационные преимущества и область применения:
Муфта равнопроходная Изоком 144,0х7,5 - 1,0 A-PE-X, пресс применяется в составе инженерных коммуникаций высокой производительности:
-
Магистральные сети теплоснабжения и отопления (включая системы в ППУ-изоляции).
-
Распределительные трубопроводы горячего и холодного водоснабжения.
Изделие характеризуется высокой устойчивостью к гидроударам и механическим вибрациям. Соединение, выполненное данным методом, классифицируется как неразборное и необслуживаемое, что согласно действующим строительным нормам и правилам (СНиП) позволяет замоноличивать узел в бетонные конструкции или скрывать в непроходных каналах и грунте.
Требования к хранению и контролю качества:
Транспортировка и хранение муфт должны исключать механическое повреждение профиля штуцеров. Перед монтажом необходимо произвести визуальный осмотр изделия на предмет отсутствия сколов, вмятин и загрязнений на рабочих поверхностях. Фитинг Изоком 144,0х7,5 должен использоваться только с трубами PE-X, имеющими соответствующие параметры SDR и толщину стенки 7,5 мм. Применение стороннего инструмента допускается только при условии полной совместимости насадок с геометрией фитинга. Изделие является экологически безопасным, не подвержено коррозии и не зарастает отложениями в процессе эксплуатации, сохраняя проектную пропускную способность в течение всего срока службы.
